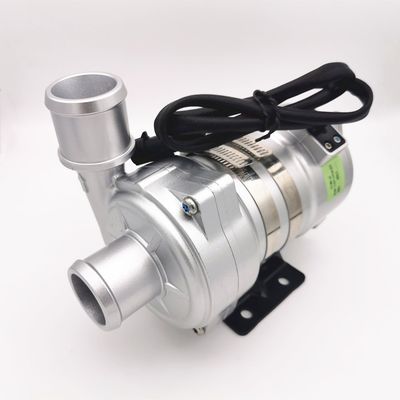

Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM

Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM
Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM

Hình ảnh lớn :  Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: OWO
Số mô hình: OWP-BL43-300
Thanh toán:
Số lượng đặt hàng tối thiểu: 5 bộ
Giá bán: Negotiable
Điều khoản thanh toán: L / C, T / T, L / C

Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM

Sự miêu tả
Vận hành điện áp: DC 18V-32V Lưu lượng tối đa:: 9000L / H
Đầu tối đa:: 11m Xếp hạng & nâng: 6000L / H, H = 8M
Tiếng ồn: ≤61dB Cấp IP: IP68
Tuổi thọ: 0020000h
Điểm nổi bật:

Bơm tuần hoàn chất làm mát xe buýt

,

Máy bơm tuần hoàn chất làm mát 24 V

,

Máy bơm làm mát điện 24v

DC 24 V 250W ô tô Động cơ không chổi than Máy bơm nước cho xe buýt BEV / PHEV Xe lưu thông chất làm mát

Máy bơm nước điện hạng nặng OWP-BL43-300 250W dùng cho hệ thống làm mát cho xe buýt / xe tải điện và hệ thống làm mát bộ điều khiển

Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM 0

Các ứng dụng:



1: hệ thống làm mát xe điện

2: động cơ, pin, bộ điều khiển, tuần hoàn nước làm mát AC

3: hệ thống làm mát công nghiệp

4: Xe buýt BEV, xe PHEV





Không. Mặt hàng Tham số
1

Trung bình

Phạm vi nhiệt độ

Tối đa 40% Glycol

-40 ℃ ~ 85 ℃

2 Dòng chảy & Đầu Lưu lượng Q = 6000L / H, Đầu H≥8M
3 Tiếng ồn ≤61dB
4 Điện áp định mức DC24V
5 Điện áp hoạt động DC18 ~ 32V
6 Dòng điện tối đa ≤11A
7 Quyền lực 250W ± 10W
số 8 Lớp IP IP68
9 Tuổi thọ ≥20000 giờ
10 Khối lượng tịnh 1,95kg





Ưu điểm của máy bơm nước chạy điện

* Hiệu suất lắp ráp động cơ không chổi than đạt tối đa 85% (mức bình thường 70%), hiệu suất truyền động của bộ điều khiển đạt tối đa 97%


* Động cơ không chổi than được che chắn, tuổi thọ lâu dài, tiêu thụ điện năng thấp, kích thước nhỏ gọn, độ tin cậy cao


* Khả năng phát triển bơm mạnh mẽ, tính toán mô phỏng Ansys Fluent chuyên nghiệp cung cấp khả năng phát triển tùy chỉnh hiệu quả cao.


* Mạch điều khiển sóng hình sin, chứng minh EMC, Linh kiện điện tử cấp ô tô.


* Tự động phát hiện trạng thái không tải / bán tải và tự dừng bảo vệ, tự động phát hiện trạng thái cắm và tự dừng bảo vệ, phát hiện quá tải và hoạt động giảm tốc bảo vệ, chức năng bảo vệ ngược cực dương và cực âm.


* Cấu trúc rôto kiểu bên trong được bảo vệ, cấp IP IP67, cấp cách điện F.



Cấu tạo của máy bơm nước điện

Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM 1



Tính toán mô phỏng thiết kế thủy lực của bơm điện

Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM 2

Nguyên lý thiết kế máy bơm nước điện

Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM 3

Điện máy bơm nước Xác minh thiết kế - lý thuyết điện từ Xác minh thiết kế

Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM 4

Thẩm định thiết kế kiểu dáng sản phẩm máy bơm điện - thẩm tra thử nghiệm

Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM 5

Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM 6

Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM 7

Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM 8





■ Ứng dụng



Được sử dụng rộng rãi trong xe buýt hybrid, xe khách hybrid, xe điện, xe lửa, tàu thủy và hệ thống tuần hoàn sưởi ấm và làm mát khác.



■ Tính năng

◆ Bơm ly tâm

◆ Truyền lực từ

◆ Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu suất cao, tuổi thọ lâu dài.

◆ Với nhiệt độ hoạt động phạm vi rộng

◆ Điều khiển tốc độ tín hiệu PWM (tùy chọn)

◆ Đầu ra tín hiệu chẩn đoán (tùy chọn)

◆ Với kiểm soát lưu lượng liên tục

◆ Bảo vệ phân cực ngược

◆ Bảo vệ khi chạy khô

◆ Bảo vệ quá áp, quá dòng

◆ Bảo vệ quá tải, quá nhiệt



■ Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)

Vỏ đầu bơm: Hợp kim nhôm

Cánh quạt: PPS + GF

Khoang chắn: PPS + GF

Ống bọc trục: vật liệu composite carborundum

Trục: trục thép không gỉ (3CR14)

Vỏ nam châm: Nắp nhựa PPS

Vòng đệm: EPDM



■ Thiết bị lái xe (Bao gồm cả động cơ)

Rôto dẫn động: nam châm cách nhiệt bằng nhựa PPS

Vít và đai ốc: Thép không gỉ SUS 304

Động cơ lái xe: động cơ không chổi than

Khung dây động cơ: PPA GF

Vỏ máy bơm: Vỏ nhôm đúc với quá trình phun cát và anod hóa + sơn tĩnh điện PE ..



Giá đỡ: Đế thép

Khung giá đỡ: Thép không gỉ 304 của Mỹ

Chống thấm nước dựa trên xếp hạng IP68 (en60529)

Mô hình đầu nối: AMP282104-1 (Đầu cắm phù hợp AMP282080-1)

Đường kính vòi phun: 40mm (1,5 inch)





Hướng dẫn lắp

Máy bơm dòng OWP-BL43-300 là máy bơm ly tâm yêu cầu được làm đầy trước,

Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng cánh bơm luôn được ngâm trong chất lỏng, hoặc đổ đầy máy bơm trước khi bật nguồn.

1: Máy bơm không được chạy khô, mặc dù nó có thể chạy khô trong 15 phút (sau 15 phút chạy khô, máy sẽ tự động dừng), Chạy khô sẽ gây ra tiếng ồn, đồng thời làm tăng mài mòn trục và ống bọc trục.



2: Sử dụng ống có đường kính khuyến nghị kết nối đầu vào của máy bơm, nếu bạn sử dụng ống có đường kính nhỏ hơn đầu vào của máy bơm, Do áp suất âm trong máy bơm, không khí bên ngoài dễ dàng đi vào máy bơm qua đường ống, nó sẽ làm giảm hiệu suất của máy bơm. , và bọt khí cũng làm hỏng máy bơm.



3: Khi nhìn từ hướng đầu vào của máy bơm, cánh quạt quay theo chiều kim đồng hồ (xem mũi tên trên cổng ra).



4: Máy bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi được lắp đặt theo chiều dọc, cổng ra phải hướng lên trên.



5: Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng ra của máy bơm nước nên thẳng đứng hoặc ở phía trên của cánh quạt.(xem hình 1)



6: Đường ống được kết nối nên được lắp thẳng đứng (hoặc không có khuỷu trong 20cm) để thoát khí dễ dàng, ống thoát không được sử dụng khuỷu nhỏ hơn 90 độ (xem hình 2).



7: Không thể sử dụng nước biển hoặc nước ô nhiễm nặng khác với chất lỏng có tạp chất hạt lớn làm môi trường lỏng.



hình 1 hình 2





■ Nhiệt độ tham số

Nhiệt độ chất lỏng trung bình: -40 ℃ đến + 85 ℃ (-40 ° F đến + 185 ° F)

Nhiệt độ môi trường làm việc: -40 ℃ đến + 120 ℃ (-40 ° F đến + 248 ° F)

Nhiệt độ bảo quản: -40 ℃ đến + 70 ℃ (-40 ° F đến + 158 ° F)

(lên đến 100 ℃, nhưng nó sẽ rút ngắn tuổi thọ)

Áp suất hệ thống

-0,2 đến 2,5 bar (100 ℃ (212 ° F).

Tuổi thọ sử dụng hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường xung quanh 36 ℃ (86 ° F).

Dải điện áp

Máy bơm nước 24V định mức, phạm vi hoạt động 18V - 32V

Mặc dù động cơ có thể được sử dụng trong nhiều loại điện áp và nhiệt độ, nhưng điện áp và nhiệt độ quá cao hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, máy bơm không thể tiếp xúc với bức xạ nhiệt xung quanh.



Chất lỏng trung bình: hỗn hợp lỏng (Nước có dưới 60% glycol)



Thông số điện



Điện áp làm việc

(VDC)

Công suất định mức



Dòng đánh giá

(L / H)

Kích thước

(mm)

Cân nặng

(g)

18V-32V (24V) 130W Q = 5000L / H, H≥5m 195 * 90 * 145 1950g
200W Q = 6000L / H, H≥6m
250W Q = 6000L / H, H≥8



























Mô hình đầu nối và các đặc tính điện tương ứng (xem hình 3):

AMP282104-1 1 2
(Phù hợp với phích cắm AMP282080-1) + 24V DC GND













Độ dày dây Dây dài nhất được sử dụng *
  24V
1,5 mm² 16m
2,5 mm² 25m
3 mm² 31m
4 mm² 40m







hình 3









Kích thước dây được đề xuất là (Dựa trên giảm 3% điện áp)

* Chiều dài của dây có nghĩa là khoảng cách từ máy bơm đến pin





Sự quan tâm

1. Nhiệt độ môi trường làm việc: -40 ℃ --120 ℃, nên cố gắng tránh để gần xúc tác ba phần tử, hệ thống ống xả khí và động cơ trong quá trình lắp đặt, đảm bảo nhiệt độ môi trường làm việc.

2. Vị trí lắp đặt của máy bơm nước nên càng gần mực nước thấp càng tốt, để kéo dài tuổi thọ của máy bơm.

4. Vui lòng sử dụng máy bơm xa môi trường bụi bẩn, khói bụi có hại làm giảm tuổi thọ

5. Chú ý đến độ tinh khiết của nước, tránh để kẹt và tắc cánh bơm làm giảm tuổi thọ của máy bơm



Tham số hiệu suất




Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM 9

  • Kích thước bên ngoài

Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM 10

Máy bơm nước điện không chổi than 24VDC để lưu thông chất làm mát glycol với điều khiển PWM 11
