■Ứng dụng
Được sử dụng rộng rãi trong hệ thống quản lý nhiệt của lưu trữ năng lượng, cọc sạc làm mát bằng chất lỏng, hệ thống tuần hoàn làm mát nhúng của trung tâm dữ liệu và các hệ thống tuần hoàn nhiệt và làm mát khác.
■Tính năng
◆Bơm ly tâm
◆Truyền động lực từ
◆Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu quả cao, tuổi thọ cao.
◆Với phạm vi nhiệt độ hoạt động rộng
◆Điều khiển tốc độ tín hiệu PWM
◆Đầu ra tín hiệu chẩn đoán
◆Với điều khiển dòng chảy không đổi
◆Bảo vệ phân cực ngược
◆Bảo vệ chạy khô
◆Quá áp, bảo vệ quá dòng
◆Quá tải, bảo vệ quá nhiệt
■Thiết bị truyền động (Bao gồm cả động cơ)
Rotor truyền động: Nam châm được bọc nhựa PPS
Vít và đai ốc: Thép không gỉ SUS 304
Động cơ truyền động: Động cơ DC không chổi than
Khung dây động cơ: PPA+GF
Vỏ bơm: Vỏ nhôm đúc với phun cát và anodizing + lớp phủ bột PE.
Giá đỡ: Giá đỡ bằng thép Vòng thép: Thép không gỉ US 304
Chống thấm nước theo tiêu chuẩn IP68 (en60529)
Mẫu đầu nối: AMPHENOL C-ATP04-4P-PD01NFK (Phích cắm phù hợp: AMPHENOL C-ATP06-4S-RD01NFK)
Đường kính vòi phun: 25mm (1 inch)
■Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)
Vỏ đầu bơm: Hợp kim nhôm đúc
Cánh quạt: PPS+GF
Khoang chắn: PPS+GF
Ống lót trục: Vật liệu composite carborundum
Trục: Trục thép không gỉ (3CR14)
Vỏ nam châm: Bọc nhựa PPS
Vòng đệm: EPDM
EMC: Cấp 3
Tiếng ồn:≤61dB
■Hướng dẫn lắp đặt

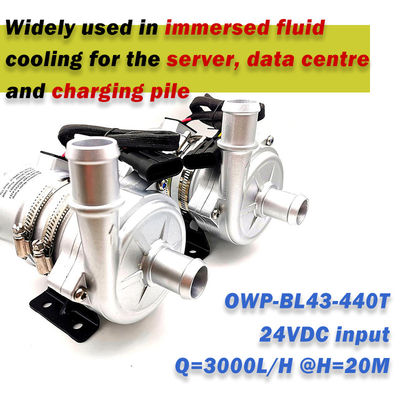

Bơm dòng OWP-BL43-440T là bơm ly tâm cần được đổ đầy trước,
Bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng cánh quạt luôn được nhúng trong chất lỏng hoặc đổ đầy bơm trước khi bật nguồn.
1: Bơm không được chạy khô, mặc dù nó có thể chạy khô trong 15 phút (sau 15 phút chạy khô, nó sẽ tự động dừng), Chạy khô sẽ gây ra tiếng ồn, cũng làm tăng sự mài mòn cho trục và ống lót trục.
2: Sử dụng đường kính ống được khuyến nghị để kết nối đầu vào của bơm, nếu bạn sử dụng ống có đường kính nhỏ hơn đầu vào của bơm, Do áp suất âm trong bơm, không khí bên ngoài dễ dàng đi vào bơm qua đường ống, nó sẽ làm giảm hiệu suất của bơm và các bọt khí cũng gây hư hỏng cho bơm.
3: Nhìn từ hướng đầu vào của bơm, cánh quạt quay theo chiều kim đồng hồ (xem mũi tên trên cổng ra).
4: Bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi lắp đặt theo chiều dọc, cổng ra phải hướng lên trên.
5: Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng ra của máy bơm nước phải theo chiều dọc hoặc ở phía trên của cánh quạt. (xem hình 1)
6: Ống kết nối phải được lắp đặt theo chiều dọc (hoặc không có khuỷu tay trong 20cm) để không khí dễ dàng thoát ra, ống ra không được sử dụng khuỷu tay nhỏ hơn 90 độ (xem hình 2).
7: Không thể sử dụng nước biển hoặc các chất lỏng ô nhiễm nặng khác có tạp chất hạt lớn làm môi chất lỏng.
Hình 1 Hình 2
■Thông số nhiệt độ
Nhiệt độ chất lỏng trung bình: -40℃ đến +85℃ (-40°F đến + 185°F)Nhiệt độ môi trường làm việc: -40℃ đến +120℃ (-40°F đến +248°F)Nhiệt độ bảo quản: -40℃ đến +70℃ (-40°F đến +158°F)
(lên đến 100 ℃, nhưng nó sẽ rút ngắn tuổi thọ)
■Áp suất hệ thống
-0.2 đến 3.0 bar 100℃( 212°F). Tuổi thọ hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường 36℃(86°F).
■Phạm vi điện áp
Bơm nước 24V định mức, phạm vi hoạt động 18V - 32V
Mặc dù động cơ có thể được sử dụng trong phạm vi điện áp và nhiệt độ rộng, nhưng điện áp và nhiệt độ quá cao hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, bơm không thể tiếp xúc với môi trường bức xạ nhiệt.
Chất lỏng trung bình: hỗn hợp chất lỏng (Nước có dưới 60% glycol)
■Lưu ý
1. Nhiệt độ môi trường làm việc: -40℃--120℃, nên cố gắng tránh gần hệ thống ống xả khí và động cơ ba thành phần xúc tác trong quá trình lắp đặt, đảm bảo nhiệt độ môi trường làm việc.
2. Vị trí lắp đặt của máy bơm nước nên càng gần mực nước thấp càng tốt để kéo dài tuổi thọ của bơm.
3. Vui lòng sử dụng bơm tránh xa môi trường bụi bặm, bụi có hại để giảm tuổi thọ.
4. Chú ý đến độ tinh khiết của nước, tránh bị kẹt và cánh quạt bị chặn để giảm tuổi thọ của bơm.
■Thông số hiệu suất
■Kích thước bên ngoài
|
|
