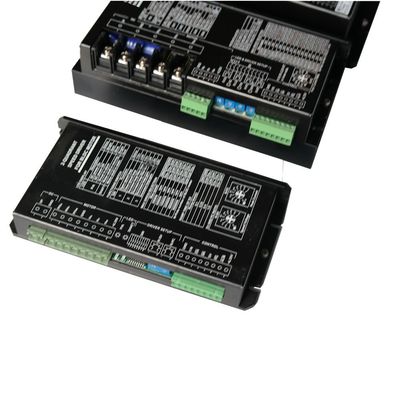

60 Cảm biến Hall 120 độ Bộ điều khiển động cơ 3 pha 720W Bldc

60 Cảm biến Hall 120 độ Bộ điều khiển động cơ 3 pha 720W Bldc
60 Cảm biến Hall 120 độ Bộ điều khiển động cơ 3 pha 720W Bldc

Hình ảnh lớn :  60 Cảm biến Hall 120 độ Bộ điều khiển động cơ 3 pha 720W Bldc

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: OWO
Chứng nhận: CE, RoHs
Số mô hình: BLSD4830DC-2Q-N
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 cái
Giá bán: Negotiable
chi tiết đóng gói: thùng giấy
Thời gian giao hàng: như đã xác nhận
Điều khoản thanh toán: L / C, T / T, Western Union, Paypal
Khả năng cung cấp: 3000 chiếc / tháng

60 Cảm biến Hall 120 độ Bộ điều khiển động cơ 3 pha 720W Bldc

Sự miêu tả
Vôn: 48VDC Quyền lực: 720W
Kích thước (L * W * H): 162 * 82,5 * 29 Cảm biến Hall 60 / 120º: Đúng
PI Điều khiển đóng-lỏng tốc độ: Đúng Đầu ra báo động: Đúng
Đầu ra xung tốc độ: 24p / r @ 8-Cực Thiết kế: Phần cứng thuần túy được xây dựng
Điểm nổi bật:

bộ điều khiển động cơ 3 pha bldc

,

bộ điều khiển động cơ Hall bldc

,

bộ điều khiển động cơ bldc 3 pha cảm biến

Bộ điều khiển tốc độ động cơ DC 48V Brushelss, bộ điều khiển động cơ BLDC cho động cơ bldc 3 pha với cảm biến hội trường

Quy tắc đặt tên:



BLSD 48 30 DC - 2Q - N - TP
BLSD: Trình điều khiển tốc độ BLDC

48: Điện áp định mức (VDC)

20: Giới hạn dòng điện cao nhất (A)

DC: Đầu vào nguồn DC

2Q: Chế độ lái 2 góc phần tư

N: Dòng N (kích thước bình thường và các tham số biến đổi)

T: T = -40 ~ + 65 ºC Ta, không dán nhãn = -10 ~ + 45 ºC Ta

P: P = 0-3KHz đầu vào xung tại SV, không có nhãn = 0-5V tại SV



Sự miêu tả:



N Serires là trình điều khiển tốc độ với các thông số thay đổi và PI gần vòng tua.Tham chiếu có thể là điện áp tương tự 0,5V hoặc 0 or100% PWM.Ngoài ra, nó có thể là tần số 0∼3kHz bằng cách thêm một đơn vị FV trên PCB.Các thông số có thể được thiết lập bằng công tắc DIP và chiết áp như số cực, tốc độ tối đa, thời gian dốc, thời gian lọc vòng và dòng điện đỉnh, v.v ... Các cấp Votage là 12,24,36,48VDC.Lớp hiện tại làm việc là 5,10,15A.Mức nhiệt độ môi trường xung quanh là -10∼ + 45ºC, -40∼ + 65ºC



Đặc trưng:

♦ Công nghệ gắn trên bề mặt và kích thước nhỏ.

♦ 2-Quadrant PI điều khiển vòng lặp gần của tốc độ với độ tuyến tính tốt.

♦ Cài đặt thông số thay đổi cho các động cơ khác nhau

♦ Điều khiển các chức năng F / R, kích hoạt, phanh, tham chiếu tốc độ và các chức năng đưa ra xung tốc độ (PG), cảnh báo.Bảo vệ quá nhiệt.

♦ Ba loại đầu vào tham chiếu: điện áp tương tự, PWM, tần số.

♦ Thích hợp cho động cơ DC không chổi than 3 pha với cảm biến hội trường

♦ Sử dụng chip cấp công nghiệp.







N Series 2Q BLDC Speed ​​Driver với các thông số cố định:



KHÔNG. Mô hình Môi trường xung quanh
Nhiệt độ
(ºC)
Vôn
(VDC)
Đỉnh
Hiện hành
Giới hạn
(A)
Tiếp diễn
Hiện hành
(A)
60º / 120º
đại sảnh
cảm biến
f
PWM
(kHz)
Tốc độ PI
Vòng lặp gần
Điều khiển
SV
Con dốc
Thời gian
(S)
SV
Phạm vi
(V)
LV &
OV
Giới hạn
báo thức
Đầu ra
Tốc độ
Pulse
Đầu ra
1 BLSD1210DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
12V
(9 ~ 15)
10 5 15

0,1 / 0,25 /

0,5 / 1,0

0 ~ 5 24p / r @
8 cực
2 BLSD1220DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
12V
(9 ~ 15)
20 10 15

0,1 / 0,25 /

0,5 / 1,0

0 ~ 5 24p / r @
8 cực
3 BLSD1230DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
12V
(9 ~ 15)
30 15 15

0,1 / 0,25 /

0,5 / 1,0

0 ~ 5 24p / r @
8 cực
4 BLSD2410DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
24V
(17 ~ 32)
10 5 15

0,1 / 0,25 /

0,5 / 1,0

0 ~ 5 24p / r @
8 cực
5 BLSD2420DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
24V
(17 ~ 32)
20 10 15

0,1 / 0,25 /

0,5 / 1,0

0 ~ 5 24p / r @
8 cực
6 BLSD2430DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
24V
(17 ~ 32)
30 15 15

0,1 / 0,25 /

0,5 / 1,0

0 ~ 5 24p / r @
8 cực
7 BLSD3610DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
36V
(27 ~ 45)
10 5 15

0,1 / 0,25 /

0,5 / 1,0

0 ~ 5 24p / r @
8 cực
số 8 BLSD3620DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
36V
(27 ~ 45)
20 10 15

0,1 / 0,25 /

0,5 / 1,0

0 ~ 5 24p / r @
8 cực
9 BLSD3630DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
36V
(27 ~ 45)
30 15 15

0,1 / 0,25 /

0,5 / 1,0

0 ~ 5 24p / r @
8 cực
10 BLSD4810DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
48V
(37 ~ 55)
10 5 15

0,1 / 0,25 /

0,5 / 1,0

0 ~ 5 24p / r @
8 cực
11 BLSD4820DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
48V
(37 ~ 55)
20 10 15

0,1 / 0,25 /

0,5 / 1,0

0 ~ 5 24p / r @
8 cực
12 BLSD4830DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
48V
(37 ~ 55)
30 15 15

0,1 / 0,25 /

0,5 / 1,0

0 ~ 5 24p / r @
8 cực














Để ý:

1. Chọn dòng điện cực đại của trình điều khiển: Nếu dòng điện định mức Ir của động cơ được hiển thị, thì Ip (A) ≧ 2 * Ir (A).
Nếu công suất đầu ra danh định của động cơ Pr (W) được trình bày, thì Ip (A) ≧ 4 * Pr / Vr.Vr (V) là điện áp định mức của động cơ.
2. Góc phần tư lái xe: Các trình điều khiển chỉ được sử dụng trong góc phần tư Ⅰ & Ⅲ.
3. Đầu vào tần số: Mô-đun chuyển FV có thể được thêm vào trình điều khiển để điều khiển tần số (0-3KHz / TTL) tại cổng SV.
4. Hoạt động của phanh: Khi cổng BK được chuyển sang mức thấp, động cơ sẽ ngừng chạy nhanh chóng bằng cách làm ngắn các cuộn dây qua các MOSFET phía dưới.Tốc độ động cơ lúc phanh phải
không vượt quá Ns tốc độ phanh an toàn (xem sơ đồ kết nối).
5. Nhiễu từ các dây dẫn: Tín hiệu Hall có thể bị nhiễu bởi dòng điện chuyển mạch trong dây dẫn cuộn dây khi chiều dài hơn 500mm.Đừng đan xen chúng với nhau.Tốt hơn là nên
sử dụng dây dẫn được che chắn.
6. Cách điện động cơ: Cảm biến Hall tới cuộn dây / Cảm biến Hall tới Vỏ động cơ / Cuộn dây đến Vỏ động cơ
Điện trở cách điện> 500MOhm @ 500VDC
Độ bền điện môi <1mA @ 500VAC / 50-60Hz / 1 phút
