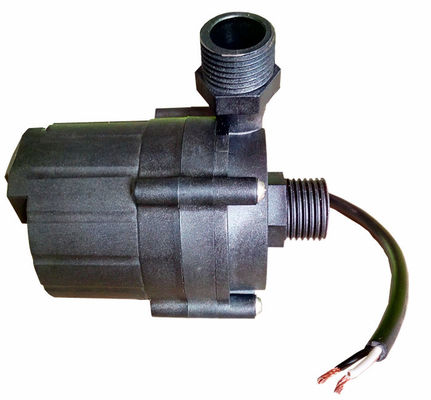

Bể cá nhỏ 20L M Máy bơm ao 24 Volt vận hành

Máy bơm nước DC không chổi than DKB60 24V, để tuần hoàn nước trong bể cá

DKB60 Dòng máy bơm nước DC không chổi than công nghiệp

Tăng cường / tuần hoàn / Biến tần / Tiếng ồn thấp / ly tâm điều khiển bơm / PWM

■ Ứng dụng

■ Tính năng
◆ Bơm ly tâm
◆ Truyền lực từ (cấu trúc máy bơm lá chắn)
◆ Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu suất cao, tuổi thọ lâu dài.
◆ Với nhiệt độ hoạt động phạm vi rộng
◆ Kiểm soát tốc độ tín hiệu PWM
◆ Với kiểm soát lưu lượng liên tục
◆ Bảo vệ phân cực ngược (tùy chọn)
◆ Bảo vệ khi chạy khô (tùy chọn)
◆ Bảo vệ quá áp, quá dòng
◆ Bảo vệ quá tải, quá nhiệt

■ Mô tả kỹ thuật (các bộ phận tiếp xúc với chất lỏng)
Vỏ đầu bơm: PPS + GF
Cánh quạt: PPS + GF
Khoang chắn: PPS + GF
Ống bọc trục: Vật liệu composite nhựa carbon / ống bọc sứ
Trục: trục gốm / trục thép không gỉ
Vòng đệm: EPDM

■ Thiết bị lái xe (Bao gồm động cơ)
Nam châm điện lái xe: Đúc từ nhựa
Vít và đai ốc: Thép không gỉ SUS 304
Động cơ lái xe: động cơ không chổi than
Khung dây động cơ: PPA + GF (đen)
Vỏ máy bơm: PPS + GF (chống tia UV)
Giá đỡ: Thép không gỉ SUS 304
Vòng giá đỡ: Thép không gỉ US 304 + Vòng cao su giảm chấn
Chống thấm nước dựa trên xếp hạng IP65 (en60529)
Hệ thống dây điện: 3 dây dẫn / Đầu nối không thấm nước là tùy chọn
Đường kính vòi phun: 20,5mm (đường kính trong: 14,5mm)

■ Thông số kỹ thuật của mô hình
DKB60-12G 12 V
DKB60-24G 24 V
Với hậu tố mô hình khung gắn: SR (ví dụ: DKB60-12GSR)

■ Hướng dẫn lắp đặt
Máy bơm dòng DKB60 là máy bơm ly tâm yêu cầu được làm đầy trước,
Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng cánh bơm luôn được ngâm trong chất lỏng, hoặc đổ đầy máy bơm trước khi bật nguồn.

1: Máy bơm không được chạy khô, mặc dù nó có thể chạy khô trong 30 giây (sau 30 giây chạy khô, máy sẽ tự động dừng), Chạy khô sẽ gây ra tiếng ồn, đồng thời làm tăng mài mòn trục và ống trục.

2: Sử dụng ống ren có đường kính được khuyến nghị kết nối đầu vào của máy bơm, nếu bạn sử dụng ống có đường kính nhỏ hơn đầu vào của máy bơm, Do áp suất âm trong máy bơm, không khí bên ngoài dễ dàng đi vào máy bơm qua đường ống, nó sẽ làm cho hiệu suất của máy bơm xuống cấp, và các bọt khí cũng làm hỏng máy bơm.

3: Khi nhìn từ hướng đầu vào của máy bơm, cánh quạt quay theo chiều kim đồng hồ (xem mũi tên trên cổng ra).

4: Máy bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi được lắp đặt theo chiều dọc, cổng ra phải hướng lên trên.

5: Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng ra của máy bơm nước nên thẳng đứng hoặc ở phía trên của cánh quạt.(xem hình 1)

6: Đường ống được kết nối nên được lắp thẳng đứng (hoặc không có khuỷu tay cách 20cm) để thoát khí dễ dàng, ống thoát không được sử dụng nhỏ hơn 90 độ Elbow (xem hình 2).

7: Không thể sử dụng nước biển hoặc ô nhiễm nặng khác với chất lỏng có tạp chất hạt lớn làm môi trường lỏng.

hình 1 hình 2 hình 3

■ Thông số nhiệt độ
Nhiệt độ chất lỏng trung bình: -25 ℃ đến + 105 ℃ (-13 ° F đến + 221 ° F)
Nhiệt độ môi trường làm việc: -10 ℃ đến + 100 ℃ (14 ° F đến + 212 ° F)
Nhiệt độ bảo quản: -40 ℃ đến + 70 ℃ (-40 ° F đến + 158 ° F)
(lên đến 100 ℃, nhưng nó sẽ rút ngắn tuổi thọ)

■ Áp suất hệ thống
-0,2 đến 2,5 bar (100 ℃ (212 ° F).
Tuổi thọ hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường xung quanh 36 ℃ (86 ° F).

■ Dải điện áp
Máy bơm nước 12V định mức, phạm vi hoạt động 9V - 16V
Máy bơm nước 24V định mức, phạm vi hoạt động 16V - 30V
Mặc dù động cơ có thể được sử dụng trong nhiều loại điện áp và nhiệt độ, nhưng điện áp và nhiệt độ quá cao hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, máy bơm không thể tiếp xúc với bức xạ nhiệt xung quanh.

Chất lỏng trung bình: nước tinh khiết, hỗn hợp lỏng (Nước có dưới 60% glycol)

■ Thông số điện
Sự chỉ rõ:
Đặc điểm kỹ thuật danh mục không
1 Điện áp định mức 12V / 24V
2 Điện áp khả dụng 9-16V / 18V-30V
3 Công suất định mức 5-60W
3 Dải lưu lượng 0-20L / phút
4 Phạm vi nâng 0-10M
5 Tiếng ồn ≤40dB
6 Tuổi thọ 20000H
7 Chế độ vận hành làm việc liên tục
8 Đường kính đầu vào 20,5mm (đường kính trong: 14,5mm)
9 Đường kính đầu ra 20,5mm (đường kính trong: 14,5mm)

■ Mô tả hệ thống dây điện
Chiều dài tiêu chuẩn của dây: 40 CM (KHÔNG RÚT DÂY)

Đen: DC -
Xám: PWM
Màu nâu: DC + 12 / 24VDC

■ Mô tả của PWM

Ba cách để điều chỉnh tốc độ

Điện áp tương tự 1: 0-5V
2: Tỷ lệ chu kỳ nhiệm vụ PWM 0% -100% (biểu đồ bên dưới)
3: Tần số PWM đầu vào (1K-10K Hz)

Tất cả các dữ liệu có thể tùy chỉnh cho khách hàng

■ Cấu trúc máy bơm

■ Dịch vụ tùy chỉnh:
1: Các bộ phận máy bơm có thể tùy chỉnh theo yêu cầu cụ thể của khách hàng
2: Các thông số hiệu suất của máy bơm có thể tùy chỉnh theo yêu cầu của khách hàng
3: Các phụ kiện tùy chọn của máy bơm có thể tùy chỉnh theo yêu cầu của khách hàng
4: Chương trình mạch đặc biệt có thể tùy chỉnh theo yêu cầu của khách hàng
5: Vỏ ngoài có thể tùy chỉnh theo yêu cầu của khách hàng

■ Biểu đồ đường cong

■ Kích thước tổng thể của máy bơm nước

■ Kích thước tổng thể của máy bơm nước (khớp nối ống barb)
