Thông tin chi tiết sản phẩm:
|
Góc hiệu ứng hội trường: | Góc điện 120 độ | trục chạy ra: | 0,025mm |
---|---|---|---|
Chơi xuyên tâm: | 0,02mm@450g | Kết thúc: | 0,08mm@450g |
Lực lượng tối đa: | 28N @ 10mm từ mặt bích | Lực hướng trục tối đa: | 10N |
Lớp cách nhiệt: | Lớp B | Độ bền điện môi: | 500VDC trong một phút |
Vật liệu chống điện: | 100MΩMin., 500VDC | ||
Điểm nổi bật: | Động cơ không chổi than 36v dc,động cơ tốc độ cao bldc,động cơ dc không chổi than 36v |

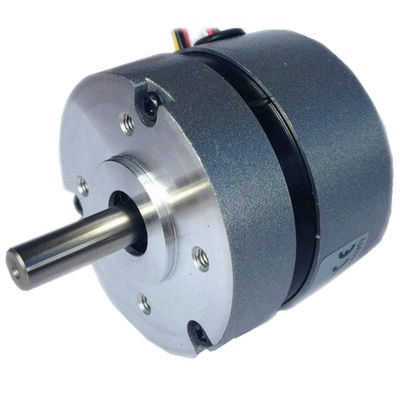

Động cơ không chổi than DC 57mm
Đặc trưng:
Độ ổn định cao, hiệu suất chi phí cao, tiếng ồn thấp, phạm vi điều chỉnh tốc độ rộng
Ứng dụng:
Ngành tự động hóa công nghiệp: Máy cuốn, cửa tự động
Ngành quảng cáo: Máy tạo mẫu nhanh
Ngành xử lý nước: Máy bơm chất lỏng
Ngành thông tin liên lạc: Ăng ten vệ tinh hàng hải
Ngành dụng cụ khoa học: Dụng cụ phân tích chất lượng than Ngành thực phẩm: Máy làm kem
Ngành thiết bị gia dụng: Máy cắt cỏ, v.v.
◆ THÔNG SỐ KỸ THUẬT CHUNG
Loại quanh co | Đồng bằng | |
Góc hiệu ứng hội trường | Góc điện 120 độ | |
Trục hết | 0,025mm | |
Chơi xuyên tâm | 0,025mm@460g | |
Kết thúc | 0,025mm@4000g | |
Tối đalực hướng tâm | 75N @ 20mm tính từ mặt bích | |
Tối đalực dọc trục | 15N | |
Lớp cách nhiệt | Hạng B | |
Độ bền điện môi | 500VDC trong một phút | |
Vật liệu chống điện | 100MΩMin., 500VDC |
◆ KẾT NỐI ĐIỆN
Số dẫn đầu | Màu chì | Thước đo chì | Chức năng | Sự miêu tả |
1 | Đỏ | UL1007 26AWG | Vcc | Cung cấp điện áp cho cảm biến hội trường |
2 | Màu xanh da trời | Hội trường A | ||
3 | màu xanh lá | Hội trường B | ||
4 | trắng | Hội trường C | ||
5 | Đen | GND | Mặt đất cho cảm biến hội trường | |
6 | Màu vàng | UL1007 20AWG | Giai đoạn A | |
7 | Đỏ | Giai đoạn B | ||
số 8 | Đen | Giai đoạn C |
◆ THÔNG SỐ KỸ THUẬT ĐIỆN
Mô hình | OWM57BL (S) 01 | OWM57BL (S) 02 | OWM57BL (S) 03 | OWM57BL (S) 04 | OWM57BL (S) 05 | |||
Số lượng cực | 4 | 4 | 4 | 4 | 4 | |||
Số pha | 3 | 3 | 3 | 3 | 3 | |||
Điện áp định mức VDC | 36 | 36 | 36 | 36 | 36 | |||
Tốc độ định mức RPM | 4000 | 4000 | 4000 | 4000 | 4000 | |||
Mô-men xoắn định mức Nm | 0,11 | 0,22 | 0,32 | 0,43 | 0,055 | |||
Công suất định mức W | 46 | 92 | 133 | 180 | 23 | |||
Mô-men xoắn cực đại Nm | 0,39 | 0,7 | 1 | 1,27 | 0,16 | |||
Dòng điện đỉnh A | 6,8 | 11,5 | 16,5 | 20,5 | 3.5 | |||
Dòng điện trở dòng ohms | 1,5 | 0,7 | 0,45 | 0,35 | 4.1 | |||
Dòng điện cảm mH | 4.2 | 2,16 | 1,4 | 1 | 10 | |||
Mô men xoắn không đổi Nm / A | 0,063 | 0,063 | 0,063 | 0,063 | 0,053 | |||
Quay lại EMF V / KRPM | 6.6 | 6.6 | 6.6 | 6.6 | 5,55 | |||
Quán tính rôto g.cm2 | 75 | 119 | 173 | 230 | 30 | |||
Chiều dài cơ thể (L) mm | 55 | 75 | 95 | 115 | 45 | |||
Khối lượng Kg | 0,5 | 0,75 | 1 | 1,25 | 0,25 |
◆KÍCH THƯỚC:
