| MOQ: | 5 |
| giá bán: | negotiable |
| bao bì tiêu chuẩn: | thùng carton + xốp đóng gói |
| Thời gian giao hàng: | 5-30 ngày |
| phương thức thanh toán: | T / T, L / C |

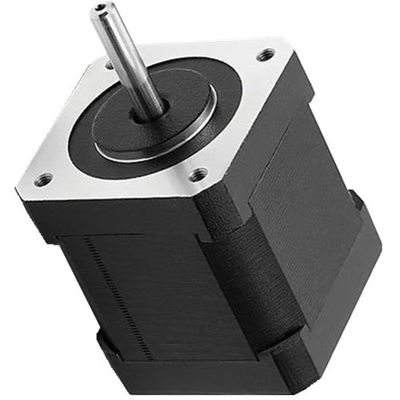

OWM: Động cơ OWO
42: Kích thước khung động cơ: mm
BLS: Động cơ không chổi than vuông
◆ THÔNG SỐ KỸ THUẬT CHUNG
| Loại quanh co | Tam giác | |
| Góc hiệu ứng hội trường | Góc điện 120 độ | |
| Trục hết | 0,025mm | |
| Chơi xuyên tâm | 0,02mm@450g | |
| Kết thúc | 0,08mm@450g | |
| Tối đalực hướng tâm | 28N @ 10mm từ mặt bích | |
| Tối đalực dọc trục | 10N | |
| Lớp cách nhiệt | Hạng B | |
| Độ bền điện môi | 500VDC trong một phút | |
| Vật liệu chống điện | 100MΩMin., 500VDC | |
◆ KẾT NỐI ĐIỆN
| Số dẫn đầu | Màu chì | Thước đo chì | Chức năng | Sự miêu tả |
| 1 | Đỏ | UL1007 26AWG | Vcc | Cung cấp điện áp cho cảm biến hội trường |
| 2 | Màu xanh da trời | Hội trường A | ||
| 3 | màu xanh lá | Hội trường B | ||
| 4 | trắng | Hội trường C | ||
| 5 | Đen | GND | Mặt đất cho cảm biến hội trường | |
| 6 | Màu vàng | UL1007 20AWG | Giai đoạn A | |
| 7 | Đỏ | Giai đoạn B | ||
| số 8 | Đen | Giai đoạn C |
◆ THÔNG SỐ KỸ THUẬT ĐIỆN
| Mô hình | OWM42BLS01 | OWM42BLS02 | OWM42BLS03 | OWM42BLS04 | ||||
| Số lượng cực | số 8 | số 8 | số 8 | số 8 | ||||
| Số pha | 3 | 3 | 3 | 3 | ||||
| Điện áp định mức VDC | 24 | 24 | 24 | 24 | ||||
| Tốc độ định mức RPM | 4000 | 4000 | 4000 | 4000 | ||||
| Mô-men xoắn dừng liên tục Nm | 0,075 | 0,15 | 0,22 | 0,3 | ||||
| Mô-men xoắn định mức Nm | 0,0625 | 0,125 | 0,185 | 0,25 | ||||
| Công suất định mức W | 26 | 52,5 | 77,5 | 105 | ||||
| Mô-men xoắn cực đại Nm | 0,19 | 0,38 | 0,56 | 0,75 | ||||
| Dòng điện đỉnh A | 5,4 | 10,6 | 15,5 | 20 | ||||
| Dòng điện trở dòng ohms | 1,8 | 0,8 | 0,55 | 0,28 | ||||
| Dòng điện cảm mH | 2,6 | 1,2 | 0,8 | 0,54 | ||||
| Mô men xoắn không đổi Nm / A | 0,035 | 0,0355 | 0,036 | 0,0376 | ||||
| Quay lại EMF V / KRPM | 3,66 | 3,72 | 3,76 | 3,94 | ||||
| Quán tính rôto g.cm2 | 24 | 48 | 72 | 96 | ||||
| Chiều dài cơ thể mm | 41 | 61 | 81 | 100 | ||||
| Khối lượng Kg | 0,3 | 0,45 | 0,65 | 0,8 | ||||
◆KÍCH THƯỚC:
Tên liên quan:
Máy sấy tóc sử dụng động cơ không có bàn chải điện |Thiết bị điện không chổi than cho thang máy gia đình |Thiết bị điện chạy êm mà không cần bàn chải
Ứng dụng:
Ngành tự động hóa công nghiệp: Linh kiện điện tử, cửa tự động
Ngành xe: Kỹ thuật lọc gió ô tô
Ngành thiết bị gia dụng: Máy sấy tóc, máy cắt cỏ
Ngành y tế: Máy phân tích sinh hóa, máy phân tích huyết học, máy ly tâm
Công nghiệp thiết bị khoa học: máy dò khí mỏ, dụng cụ phân tích chất lượng than, máy dò môi trường, thiết bị nhúng máy tính chính xác
Khác: Ngành hiệu chỉnh quang học, v.v.
|
|
