| MOQ: | 1 |
| giá bán: | negotiable |
| bao bì tiêu chuẩn: | thùng carton + xốp đóng gói |
| Thời gian giao hàng: | 5-30 ngày |
| phương thức thanh toán: | T / T, L / C |
CHỈ ĐỊNH CỦA CÁC MÔ HÌNH:
OWM86BLS01
OWM: Động cơ OWO
86: Kích thước khung 86mm
BLS: Động cơ một chiều không chổi than vuông
01: Số sê-ri
| Loại quanh co | Đồng bằng |
| Góc hiệu ứng hội trường | Góc điện 120 độ |
| Trục hết | 0,05mm |
| Chơi xuyên tâm | 0,02mm@450g |
| Kết thúc | 0,08mm@450g |
| Lực lượng tối đa | 220N @ 20mm từ mặt bích |
| Lực hướng trục tối đa | 60N |
| Lớp cách nhiệt | Hạng B |
| Độ bền điện môi | 500VDC trong một phút |
| Vật liệu chống điện | 100MΩMin., 500VDC |
KẾT NỐI ĐIỆN:
| Số dẫn đầu | Màu chì | Thước đo chì | Chức năng | Sự miêu tả |
| 1 | Đỏ |
UL1007 26AWG |
Vcc | Cung cấp điện áp cho hội trường |
| 2 | Màu xanh da trời | HALL A | ||
| 3 | màu xanh lá | HALL B | ||
| 4 | trắng | GỌI C | ||
| 5 | Đen | GND | Mặt đất cho cảm biến hội trường | |
| 6 | Vàng & Y / W |
UL1007 20AWG |
Giai đoạn A | |
| 7 | Đỏ & R / W | Giai đoạn B | ||
| số 8 | Đen & B / W | Giai đoạn C |
THÔNG SỐ KỸ THUẬT ĐIỆN TỬ:
| Mô hình | OWM86BLS58 | OWM86BLS71 | OWM86BLS98 | OWM86BLS125 |
| Số lượng cực | số 8 | số 8 | số 8 | số 8 |
| Số pha | 3 | 3 | 3 | 3 |
| Điện áp định mức VDC | 48 | 48 | 48 | 48 |
| Tốc độ định mức RPM | 3000 | 3000 | 3000 | 3000 |
| Mô-men xoắn định mức Nm | 0,35 | 0,7 | 1,4 | 2.1 |
| Công suất định mức W | 110 | 220 | 440 | 660 |
| Mô-men xoắn cực đại Nm | 1,05 | 2.1 | 4.2 | 6,3 |
| Dòng điện đỉnh A | 11 | 19 | 33 | 55 |
| Dòng điện trở dòng ohms | 1,05 | 0,36 | 0,2 | 0,16 |
| Dòng điện cảm mH | 2,2 | 1,05 | 0,48 | 0,3 |
| Mô men xoắn không đổi Nm / A | 0,1 | 0,11 | 0,13 | 0,11 |
| Quay lại EMF | 10,5 | 11,5 | 13,5 | 11,5 |
| Quán tính rôto g.cm2 | 400 | 800 | 1600 | 2400 |
| Chiều dài cơ thể (L) mm | 58 | 71 | 98 | 125 |
| Trọng lượng Kg | 1,5 | 1,85 | 2,6 | 4 |
Các mặt hàng trên là sản phẩm tiêu chuẩn, chúng tôi có thể thiết kế và làm theo yêu cầu của khách hàng.

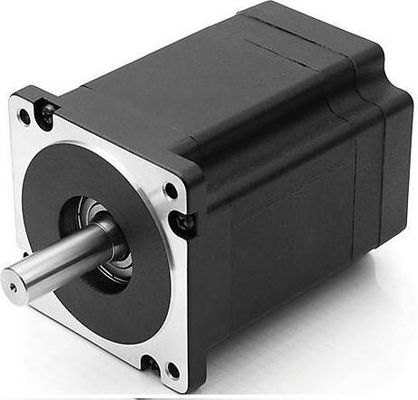

Động cơ BLDC dòng 86mm có thể được sử dụng rộng rãi với tự động hóa công nghiệp, van bơm, thiết bị năng lượng mặt trời
|
|
