| MOQ: | 5 bộ |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Đóng gói tiêu chuẩn |
| Thời gian giao hàng: | 5-25 ngày |
| phương thức thanh toán: | T / T, L / C |
| khả năng cung cấp: | 300 bộ / ngày |
Máy thổi khí chân không 48V DC cho máy hút bụi, Máy lọc không khí, Máy sấy tay, Máy tạo bọt khí, làm mát bằng pin

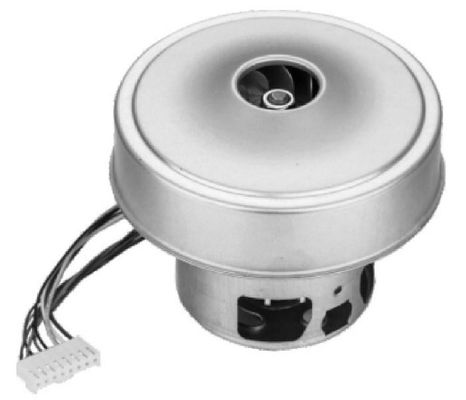

Dòng DC không chổi than OWB1069 máy thổi chân không
1: Các tính năng của máy thổi khí DC không chổi than:
1: Ổ bi tốc độ cao, chuyên dụng (NMB) tốc độ cao cung cấp tuổi thọ lâu dài và tiếng ồn thấp hơn
2: Đầu ra áp suất và luồng không khí cao nhờ thiết kế kích thước nhỏ gọn
3: Hiệu suất cao, hiệu quả hơn nhiều so với máy thổi động cơ chổi than
4: Độ tin cậy cao, bộ điều khiển chuyên biệt giúp làm việc đáng tin cậy hơn
5: Thông minh cao, điều chỉnh tốc độ PWM, đảo ngược tích cực, phản hồi tín hiệu PG, điều khiển thông minh
2: Ứng dụng máy thổi khí DC không chổi than:
1: đệm khí đệm
2: Ống kính gần nhất thông minh
3: Hút đờm dãi bằng điện
4: Hệ thống thông gió trung tâm
5: Máy lọc không khí
6: Máy sấy tay
7: Máy tạo bọt khí
8: Thiết bị thông gió
3: Thông số sản phẩm
| Mô hình | OWB1069-48 | OWB1069-24 |
| Điện áp định mức | 48VDC | 24VDC |
| Định mức hiện tại (mở) | 5,9A | 6,9A |
| Luồng không khí (mở) | 77 triệu3/ H | 64 triệu3/ H |
| Tốc độ động cơ (mở) | 24000 vòng / phút | 20000RPM |
| Định mức hiện tại (đóng) | 2,8A | 3.5A |
| Áp suất không khí (đóng) | 10,5kPa | 6,5kPa |
| Tốc độ động cơ (đóng) | 28000 vòng / phút | 24000RPM |
| Cực động cơ | 4 | 4 |
| Chống pha | 1,2 Ohm | 0,9 Ohm |
| Tiếng ồn | 80 dBA | 80 dBA |
| Vòng bi | Vòng bi tốc độ cao NMB | |
| Động cơ lái xe | Động cơ DC không chổi than 3 pha | |
| Góc cảm biến Hall | 120 ° | |
| RPM-Pulse | 1 Hz = 30 vòng / phút | |
| Loại quanh co | Đồng bằng | |
| Điện áp chịu được quanh co | 500VDC (1 phút) | |
| Lớp cách nhiệt | Lớp F | |
| Trọng lượng máy thổi | 430g | |
| Cấp IP | IP54 | |
| Nhiệt độ hoạt động | -20 ℃ ~ 50 ℃ | |
| Tuổi thọ (dưới 40 ℃) | 10000 giờ | |
4: Hiệu suất sản phẩm
Chu kỳ chuyển đổi quạt gió DC không chổi than OWB1069
Đường cong hiệu suất máy thổi DC không chổi than OWB1069
5: Kích thước tổng thể
6: Sơ đồ đấu dây
| Ghim 1 | Màu vàng | Pha động cơ A |
| Pin 2 | Màu xanh da trời | Pha động cơ B |
| Pin 3 | trắng | Pha động cơ C |
| Pin 4 | Đỏ | + 5V |
| Pin 5 | Màu tím | Hội trường A |
| Pin 6 | màu xanh lá | Hội trường B |
| Pin 7 | Màu xám | Hội trường C |
| Pin 8 | Đen | GND |
7: Sự chú ý
1: Không làm việc dưới áp suất không khí tối đa, luồng không khí quá nhỏ ở áp suất không khí tối đa và không an toàn khi sử dụng.
2: Thêm một bộ lọc gắn vào cửa nạp làm cho vòng bi quạt gió có tuổi thọ cao hơn.
3: Hướng quay đúng là CCW
4: Không sử dụng quạt ở nhiệt độ cao, độ ẩm cao, từ trường cao
5: Vui lòng sử dụng nguồn điện phù hợp cho quạt gió.
|
|
