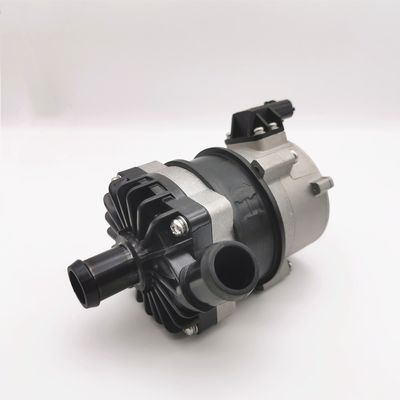

PWM Control Race Car Bơm nước điện để làm mát bộ sạc turbo

Máy bơm nước điện động cơ DC không chổi than cho HEV hoặc hệ thống làm mát ô tô điện với điều khiển tốc độ PWM

Máy bơm nước điện ô tô DKB80 Series

Tăng cường / tuần hoàn / Biến tần / Độ ồn thấp / máy bơm lá chắn / Điều khiển PWM / phản hồi tín hiệu





♣ Ứng dụng

Áp dụng cho HEV (Xe điện lai), EV (Xe điện), tàu hỏa, tàu thủy và các hệ thống tuần hoàn làm mát và tuần hoàn sưởi ấm khác.



1. Động cơ xe điện Hybrid (HEV), động cơ xe điện mở rộng (EREV) và điều khiển chu trình làm mát hệ thống.

2. Động cơ xe buýt mini chạy điện thuần túy và điều khiển chu trình làm mát hệ thống, chu trình làm nóng và làm mát phụ trợ ắc quy.

3. Chu trình làm mát turbo tăng áp.

4. Chu trình làm mát nước động cơ.

5. Chu trình nước nóng sơ bộ 12KW.

6. Sử dụng hệ thống làm mát khác.



♣ Tính năng

♦ Bơm ly tâm một tầng

♦ Truyền lực từ (cấu trúc bơm lá chắn)

♦ Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu suất cao, tuổi thọ lâu dài.

♦ Với nhiệt độ hoạt động phạm vi rộng

♦ Kiểm soát tốc độ tín hiệu PWM (phản hồi tín hiệu PG tùy chọn)

♦ Với kiểm soát lưu lượng liên tục

♦ Bảo vệ phân cực ngược

♦ Bảo vệ khi chạy khô

♦ Bảo vệ quá áp, quá dòng

♦ Bảo vệ quá tải, quá nhiệt

♦ Linh kiện điện tử ô tô



♣ Mô tả kỹ thuật (các bộ phận tiếp xúc với chất lỏng)

Vỏ đầu bơm: PPS + GF

Cánh quạt: PPS + GF

Khoang chắn: PPS + GF

Vòng bi trục: Vật liệu composite nhựa carbon + vòng đệm gốm zirconia

Trục: trục thép không gỉ rỗng

Rotor: ép nylon đóng gói

Vòng đệm: EPDM



♣ Thiết bị lái xe (Bao gồm cả động cơ)

Nam châm điện lái xe: nam châm + phun nylon đóng gói

Vít và đai ốc: Thép không gỉ SUS 304

Động cơ lái xe: động cơ không chổi than

Khung dây động cơ: PPA + GF (trắng)

Vỏ máy bơm: hợp kim nhôm

Giá đỡ: Thép không gỉ SUS 304

Vòng giá đỡ: Thép không gỉ 304 của Mỹ + Vòng cao su giảm chấn

Chống thấm nước dựa trên xếp hạng IP67 (en60529)

Đầu nối: 3 chân hoặc 4 chân (với phản hồi tín hiệu PG)

Đường kính vòi phun: 22,6mm (đường kính trong:16mm)



♣ Thông số kỹ thuật của mô hình

DKB80-12A (SR / PG)

DKB80-24A (SR / PG)





Với hậu tố mô hình giá đỡ gắn kết: SR (ví dụ: DKB80-12ASR)

Với hậu tố kiểu chân phản hồi tín hiệu PG: PG (ví dụ: DKB80-12APG)



♣ Hướng dẫn lắp đặt

Máy bơm dòng DKB80 là máy bơm ly tâm yêu cầu được làm đầy trước,

Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng cánh bơm luôn được ngâm trong chất lỏng, hoặc đổ đầy máy bơm trước khi bật nguồn.



1: Máy bơm không được chạy khô, mặc dù nó có thể chạy khô trong 30 giây (sau 30 giây chạy khô, máy sẽ tự động dừng), Chạy khô sẽ gây ra tiếng ồn, đồng thời làm tăng mài mòn trục và ống bọc trục.



2: Sử dụng ống có đường kính khuyến nghị kết nối đầu vào của máy bơm, nếu bạn sử dụng ống có đường kính nhỏ hơn đầu vào của máy bơm, Do áp suất âm trong máy bơm, không khí bên ngoài dễ dàng đi vào máy bơm qua đường ống, nó sẽ làm giảm hiệu suất của máy bơm. , và bọt khí cũng làm hỏng máy bơm.



3: Khi nhìn từ hướng đầu vào của máy bơm, cánh quạt quay theo chiều kim đồng hồ (xem mũi tên trên cổng ra).



4: Máy bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi được lắp đặt theo chiều dọc, cổng ra phải hướng lên trên.



5: Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng ra của máy bơm nước nên thẳng đứng hoặc ở phía trên của cánh quạt.(xem hình 1)



6: Ống kết nối nên lắp thẳng đứng (hoặc không có khuỷu tay 20cm) để thoát khí dễ dàng, ống thoát ra không được nhỏ hơn 90 độ

Khuỷu tay (xem hình 2).



7: Không sử dụng nước biển hoặc nước ô nhiễm nặng khác với chất lỏng có tạp chất hạt lớn làm môi trường lỏng.

♣ Nhiệt độ tham số

Nhiệt độ chất lỏng trung bình: -40 ℃ đến + 120 ℃ (-40 ° F đến + 248 ° F)

Nhiệt độ môi trường làm việc: -40 ℃ đến + 100 ℃ (-40 ° F đến + 212 ° F)

Nhiệt độ bảo quản: -40 ℃ đến + 70 ℃ (-40 ° F đến + 158 ° F)

(lên đến 100 ℃, nhưng nó sẽ rút ngắn tuổi thọ)



♣ Áp suất hệ thống

-0,2 đến 2,5 bar (100 ℃ (212 ° F).

Tuổi thọ sử dụng hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường xung quanh 36 ℃ (86 ° F).



♣ Dải điện áp

Máy bơm nước 12V định mức, phạm vi hoạt động 9V - 16V

Máy bơm nước 24V định mức, phạm vi hoạt động 18V - 30V

Mặc dù động cơ có thể được sử dụng trong nhiều loại điện áp và nhiệt độ, nhưng điện áp và nhiệt độ quá cao hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, máy bơm không thể tiếp xúc với bức xạ nhiệt xung quanh.



Chất lỏng trung bình: nước tinh khiết, hỗn hợp lỏng (Nước có dưới 60% glycol)



♣ Thông số điện

Điện áp làm việc (VDC)	Công suất định mức (W)	Lưu lượng tối đa (L / H)	Đầu tối đa (M)	Trọng lượng (g)
9V-16V (12V)	80W	1800L / H	10 triệu	750g
18V-30V (24V)	80W	1800L / H	10 triệu	750g



♣ Mô hình đầu nối và các Ghim

Đầu nối 3 PIN		Ghim 1	Pin 2	Pin 3
	174357-2	+ 12V / + 24VDC	PWM	GND



♣ Khuyến nghị kích thước dây(dựa trên sụt giảm điện áp 3%)

Độ dày dây	Chiều dài dây tối đa
	12V	24V
1,5 mm²	---	16m
2,5 mm²	6,3m	25m
3 mm²	8m	31m
4 mm²	10m	40m



♣ Sự quan tâm

1. Nhiệt độ môi trường làm việc: -40℃--120℃, trong quá trình lắp đặt cần cố gắng tránh để gần xúc tác, hệ thống ống xả khí và động cơ, đảm bảo nhiệt độ môi trường làm việc.

2. Vị trí lắp đặt của máy bơm nước nên càng gần mực nước thấp càng tốt, để kéo dài tuổi thọ của máy bơm.

3. Để giảm lực cản nước, giảm càng nhiều càng tốt số khuỷu trong đường ống trong quá trình lắp đặt, đảm bảo không có bất kỳ khuỷu nào trong vòng 20 cm tính từ máy bơm.

4. Vui lòng sử dụng máy bơm xa môi trường bụi bẩn, khói bụi có hại làm giảm tuổi thọ

5. Chú ý đến độ tinh khiết của nước, tránh để kẹt, tắc cánh bơm làm giảm tuổi thọ của máy bơm.



♣ Biểu đồ đường cong

♣ Kích thước tổng thể









Những đặc điểm chính:

1. Cấu trúc nhỏ gọn, cài đặt thuận tiện, hiệu suất đáng tin cậy.

2. Tiêu thụ điện năng thấp, hiệu quả cao.

3. Áp dụng động cơ BLDC hiệu quả với trình điều khiển tích hợp, tuổi thọ lâu dài.

4. Máy bơm nước làm việc trạng thái giám sát thời gian thực, cảnh báo cánh quạt bị khóa.

5. Với tín hiệu PWM Điều khiển tốc độ.

6. Dòng chảy không đổi tự điều khiển.

7. Bảo vệ phân cực ngược ..

8. Bảo vệ chạy khô.

9. Bảo vệ quá áp, quá dòng.

10. Bảo vệ quá tải và quá nhiệt

11. cấp độ bảo vệ bao bọc bên ngoài: IP65.



Nguồn cung cấp: Cung cấp pin



Các đường cong của lưu lượng bơm, cột áp và công suất:





Thông số kỹ thuật:
Điện áp làm việc (VDC)	Công suất định mức (W)	lưu lượng (L / H)	Kích thước (mm)	Cân nặng (g)
9V-16V	80W	1800L / H	145 * 99 * 74	750g
Ghi chú:
Loại đầu nối bơm: 174359-2		1	2	3
Loại đầu nối đế cắm: 174357-2		+ 12VDC	Tín hiệu PWM	GND



Kích thước:





Chú ý:

1, Nhiệt độ làm việc: -40 ℃ --120 ℃, nên cố gắng tránh để gần xúc tác ba phần tử, hệ thống ống xả khí và động cơ trong quá trình lắp đặt, đảm bảo nhiệt độ môi trường làm việc.

2, Vị trí lắp đặt máy bơm nước nên càng gần mực nước thấp càng tốt, để kéo dài tuổi thọ của máy bơm.

3, Để giảm khả năng chống nước, càng nhiều càng tốt để giảm số lượng khuỷu tay trong đường ống trong lắp đặt, đảm bảo không có bất kỳ khuỷu tay nào trong vòng 20 cm tính từ máy bơm.

4, Hãy sử dụng máy bơm xa môi trường bụi bẩn, bụi có hại làm giảm tuổi thọ máy



5, Chú ý đến độ tinh khiết của nước, tránh để kẹt và nghẹt cánh bơm làm giảm tuổi thọ của máy bơm.
