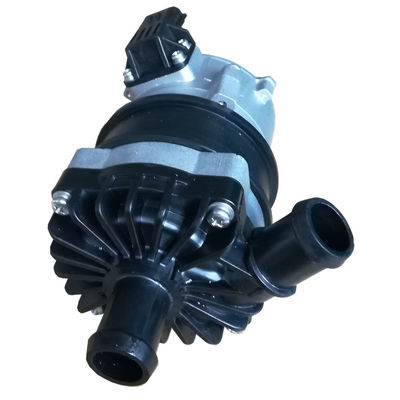

Hợp kim nhôm 12v Máy bơm nước điện ô tô cho xe điện hybrid

Máy bơm nước làm mát 12V Máy bơm nước điện cho HEV hoặc ô tô điện, máy bơm phụ, máy bơm làm mát không khí sạc

Máy bơm nước điện ô tô DKB80 Series

Tăng cường / tuần hoàn / Biến tần / Độ ồn thấp / máy bơm lá chắn / Điều khiển PWM / phản hồi tín hiệu

♣ Ứng dụng

Áp dụng cho HEV (Xe điện lai), EV (Xe điện), tàu hỏa, tàu thủy và hệ thống tuần hoàn làm mát và làm mát khác.

♣ Tính năng

♦ Bơm ly tâm một tầng

♦ Truyền lực từ (cấu trúc máy bơm lá chắn)

♦ Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu suất cao, tuổi thọ lâu dài.

♦ Với nhiệt độ hoạt động phạm vi rộng

♦ Kiểm soát tốc độ tín hiệu PWM (phản hồi tín hiệu PG tùy chọn)

♦ Với kiểm soát lưu lượng liên tục

♦ Bảo vệ phân cực ngược

♦ Bảo vệ chạy khô

♦ Bảo vệ quá áp, quá dòng

♦ Bảo vệ quá tải, quá nhiệt

♦ Linh kiện điện tử ô tô

♣ Mô tả kỹ thuật (các bộ phận tiếp xúc với chất lỏng)

Vỏ đầu bơm: PPS + GF

Cánh quạt: PPS + GF

Khoang chắn: PPS + GF

Vòng bi trục: Vật liệu composite nhựa carbon + vòng đệm gốm zirconia

Trục: trục thép không gỉ rỗng

Rotor: ép nylon đóng gói

Vòng đệm: EPDM

♣ Thiết bị lái xe (Bao gồm động cơ)

Nam châm điện lái xe: nam châm + phun nylon đóng gói

Vít và đai ốc: Thép không gỉ SUS 304

Động cơ lái xe: động cơ không chổi than

Khung dây động cơ: PPA + GF (trắng)

Vỏ máy bơm: hợp kim nhôm

Giá đỡ: Thép không gỉ SUS 304

Vòng giá đỡ: Thép không gỉ US 304 + Vòng cao su giảm chấn

Chống thấm nước dựa trên xếp hạng IP67 (en60529)

Đầu nối: 3 chân hoặc 4 chân (với phản hồi tín hiệu PG)

Đường kính vòi phun: 22,6mm (đường kính trong:16mm)

♣ Thông số kỹ thuật mô hình

DKB80-12A (SR / PG)

DKB80-24A (SR / PG)

Với hậu tố mô hình khung gắn: SR (ví dụ: DKB80-12ASR)

Với hậu tố kiểu chân phản hồi tín hiệu PG: PG (ví dụ: DKB80-12APG)

♣ Hướng dẫn lắp

Máy bơm dòng DKB80 là máy bơm ly tâm yêu cầu được làm đầy trước,

Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng cánh bơm luôn được ngâm trong chất lỏng, hoặc đổ đầy máy bơm trước khi bật nguồn.

1: Máy bơm không được chạy khô, mặc dù nó có thể chạy khô trong 30 giây (sau 30 giây chạy khô, máy sẽ tự động dừng), Chạy khô sẽ gây ra tiếng ồn, đồng thời làm tăng mài mòn trục và ống trục.

2: Sử dụng đường ống có đường kính được khuyến nghị kết nối đầu vào của máy bơm, nếu bạn sử dụng ống có đường kính nhỏ hơn đầu vào của máy bơm, Do áp suất âm trong máy bơm, không khí bên ngoài dễ dàng đi vào máy bơm qua đường ống, nó sẽ làm giảm hiệu suất của máy bơm. , và bọt khí cũng làm hỏng máy bơm.

3: Khi nhìn từ hướng đầu vào của máy bơm, cánh quạt quay theo chiều kim đồng hồ (xem mũi tên trên cổng ra).

4: Máy bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi được lắp đặt theo chiều dọc, cổng ra phải hướng lên trên.

5: Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng ra của máy bơm nước nên thẳng đứng hoặc ở phía trên của cánh quạt.(xem hình 1)

6: Ống kết nối nên lắp thẳng đứng (hoặc không có khuỷu tay 20cm) để thoát khí dễ dàng, ống thoát ra không được nhỏ hơn 90 độ

Khuỷu tay (xem hình 2).

7: Không sử dụng nước biển hoặc nước ô nhiễm nặng khác với chất lỏng có tạp chất hạt lớn làm môi trường lỏng.

♣ Nhiệt độ tham số

Nhiệt độ chất lỏng trung bình: -40 ℃ đến + 120 ℃ (-40 ° F đến + 248 ° F)

Nhiệt độ môi trường làm việc: -40 ℃ đến + 100 ℃ (-40 ° F đến + 212 ° F)

Nhiệt độ bảo quản: -40 ℃ đến + 70 ℃ (-40 ° F đến + 158 ° F)

(lên đến 100 ℃, nhưng nó sẽ rút ngắn tuổi thọ)

♣ Áp suất hệ thống

-0,2 đến 2,5 bar (100 ℃ (212 ° F).

Tuổi thọ hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường xung quanh 36 ℃ (86 ° F).

♣ Dải điện áp

Máy bơm nước 12V định mức, phạm vi hoạt động 9V - 16V

Máy bơm nước 24V định mức, phạm vi hoạt động 18V - 30V

Mặc dù động cơ có thể được sử dụng trong nhiều loại điện áp và nhiệt độ, nhưng điện áp và nhiệt độ quá cao hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, máy bơm không thể tiếp xúc với bức xạ nhiệt xung quanh.

Chất lỏng trung bình: nước tinh khiết, hỗn hợp lỏng (Nước có dưới 60% glycol)

♣ Thông số điện

♣ Mô hình đầu nối và Ghim

♣ Khuyến nghị kích thước dây (dựa trên giảm 3% điện áp)

♣ Sự quan tâm

1. Nhiệt độ môi trường làm việc: -40℃--120℃, trong quá trình lắp đặt cần cố gắng tránh để gần xúc tác, hệ thống ống xả khí và động cơ, đảm bảo nhiệt độ môi trường làm việc.

2. Vị trí lắp đặt của máy bơm nước nên càng gần mực nước thấp càng tốt để kéo dài tuổi thọ của máy bơm.

3. Để giảm lực cản nước, giảm càng nhiều càng tốt số khuỷu trong đường ống trong quá trình lắp đặt, đảm bảo không có khuỷu nào trong vòng 20 cm tính từ máy bơm.

4. Vui lòng sử dụng máy bơm xa môi trường bụi bẩn, khói bụi có hại làm giảm tuổi thọ

5. Chú ý đến độ tinh khiết của nước, tránh để kẹt, tắc cánh bơm làm giảm tuổi thọ của máy bơm.

♣ Biểu đồ đường cong

♣ Kích thước tổng thể

♣ Cấu trúc máy bơm
