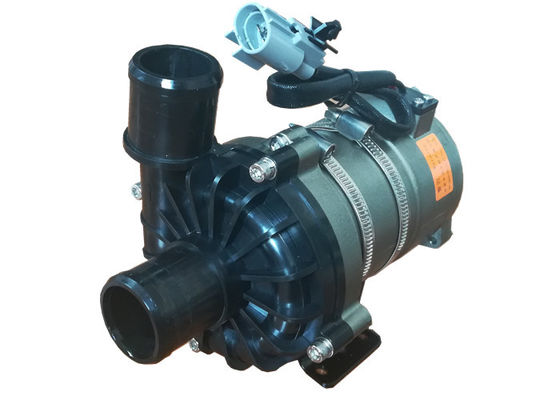

Máy bơm nước điện làm mát 12V DC cho các ứng dụng ô tô Xe buýt xe tải

Máy bơm nước DC không chổi than OWP-4500KL230 SERIES

Bơm tăng áp / tuần hoàn / Biến tần / Độ ồn thấp / bơm ly tâm

■ Ứng dụng

Được sử dụng rộng rãi trong xe buýt hybrid, xe khách hybrid, xe điện, xe lửa, tàu thủy và hệ thống tuần hoàn sưởi ấm và làm mát khác.

■ Tính năng

◆ Bơm ly tâm

◆ Truyền lực từ

◆ Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu suất cao, tuổi thọ lâu dài.

◆ Với nhiệt độ hoạt động phạm vi rộng

◆ Điều khiển tốc độ tín hiệu PWM (tùy chọn)

◆ Đầu ra tín hiệu chẩn đoán (tùy chọn)

◆ Với kiểm soát lưu lượng liên tục

◆ Bảo vệ phân cực ngược

◆ Bảo vệ khi chạy khô

◆ Bảo vệ quá áp, quá dòng

◆ Bảo vệ quá tải, quá nhiệt

■ Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)

Đầu bơm: Hợp kim nhôm đúc khuôn

Cánh quạt: Hợp kim nhôm đúc khuôn

Khoang chắn: PPS + GF

Ống bọc trục: vật liệu composite carborundum

Trục: trục thép không gỉ (3CR13)

Vỏ nam châm: nhựa PPS + GF

Vòng đệm: EPDM

■ Thiết bị lái xe (Bao gồm cả động cơ)

Rôto dẫn động: nam châm cách điện bằng nhựa PPS + GF

Vít và: thép không gỉ A2-70

Động cơ lái xe: động cơ không chổi than

Khung dây động cơ: PPA

Vỏ máy bơm: Vỏ nhôm đúc có phun cát và sơn tĩnh điện anodizing + PE.

Khung: thép

Khung giá đỡ: Thép không gỉ 304 của Mỹ

Chống thấm nước dựa trên xếp hạng IP68 (en60529)

Kiểu đầu nối: AMP 6-176143-6, Khóa bắt: AMP 85003-2 (Đầu cắm AMP phù hợp 6-176146-6)

Đường kính vòi phun: 40mm (1,5 inch)

■ Hướng dẫn lắp

Máy bơm dòng OWP-4500KL là máy bơm ly tâm yêu cầu đổ đầy trước,

Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng cánh bơm luôn được ngâm trong chất lỏng, hoặc đổ đầy máy bơm trước khi bật nguồn.

1: Máy bơm không được chạy khô, mặc dù nó có thể chạy khô trong 15 phút (sau 15 phút chạy khô, máy sẽ tự động dừng), Chạy khô sẽ gây ra tiếng ồn, đồng thời làm tăng mài mòn trục và ống bọc trục.

2: Sử dụng ống có đường kính khuyến nghị kết nối đầu vào của máy bơm, nếu bạn sử dụng ống có đường kính nhỏ hơn đầu vào của máy bơm, Do áp suất âm trong máy bơm, không khí bên ngoài dễ dàng đi vào máy bơm qua đường ống, nó sẽ làm giảm hiệu suất của máy bơm. , và bọt khí cũng làm hỏng máy bơm.

3: Khi nhìn từ hướng đầu vào của máy bơm, cánh quạt quay theo chiều kim đồng hồ (xem mũi tên trên cổng ra).

4: Máy bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi được lắp đặt theo chiều dọc, cổng ra phải hướng lên trên.

5: Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng ra của máy bơm nước nên thẳng đứng hoặc ở phía trên của cánh quạt.(xem hình 1)

6: Đường ống được kết nối nên được lắp thẳng đứng (hoặc không có khuỷu trong 20cm) để thoát khí dễ dàng, ống thoát không được sử dụng khuỷu nhỏ hơn 90 độ (xem hình 2).

7: Không thể sử dụng nước biển hoặc nước ô nhiễm nặng khác với chất lỏng có tạp chất hạt lớn làm môi trường lỏng.

■ Nhiệt độ tham số

Nhiệt độ chất lỏng trung bình: -40 ℃ đến + 85 ℃ (-40 ° F đến + 185 ° F)

Nhiệt độ môi trường làm việc: -40 ℃ đến + 120 ℃ (-40 ° F đến + 248 ° F)

Nhiệt độ bảo quản: -40 ℃ đến + 70 ℃ (-40 ° F đến + 158 ° F)

(lên đến 100 ℃, nhưng nó sẽ rút ngắn tuổi thọ)

■ Áp suất hệ thống

-0,2 đến 2,5 bar (100 ℃ (212 ° F).

Tuổi thọ sử dụng hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường xung quanh 36 ℃ (86 ° F).

■ Dải điện áp

Máy bơm nước 24V định mức, phạm vi hoạt động 9V - 16V

Mặc dù động cơ có thể được sử dụng trong nhiều loại điện áp và nhiệt độ, nhưng điện áp và nhiệt độ quá cao hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, máy bơm không thể tiếp xúc với bức xạ nhiệt xung quanh.

Chất lỏng trung bình: hỗn hợp lỏng (Nước có dưới 60% glycol)

■Thông số điện

Mô hình đầu nối và các đặc tính điện tương ứng (xem hình 3):

hình 3

Kích thước dây được đề xuất là (Dựa trên giảm điện áp 3%)

* Chiều dài của dây có nghĩa là khoảng cách từ máy bơm đến pin

■ Sự quan tâm

1. Nhiệt độ môi trường làm việc: -40 ℃ --120 ℃, nên cố gắng tránh để gần xúc tác ba phần tử, hệ thống ống xả khí và động cơ trong quá trình lắp đặt, đảm bảo nhiệt độ môi trường làm việc.

2. Vị trí lắp đặt của máy bơm nước nên càng gần mực nước thấp càng tốt, để kéo dài tuổi thọ của máy bơm.

4. Vui lòng sử dụng máy bơm xa môi trường bụi bẩn, khói bụi có hại làm giảm tuổi thọ

5. Chú ý đến độ tinh khiết của nước, tránh để kẹt và tắc cánh bơm làm giảm tuổi thọ của máy bơm

■ Tham số hiệu suất

• Kích thước bên ngoài
