Thông tin chi tiết sản phẩm:
|
Vận hành điện áp: | DC 20V-32V | Lưu lượng tối đa:: | 5000L / H |
---|---|---|---|
Đầu tối đa:: | 24m | Tiếng ồn: | ≤65dB |
Cấp IP: | IP67 | Tuổi thọ: | 0020000h |
công suất tối đa: | 300W | ||
Điểm nổi bật: | máy bơm nước điện hạng nặng,máy bơm nước động cơ điện |

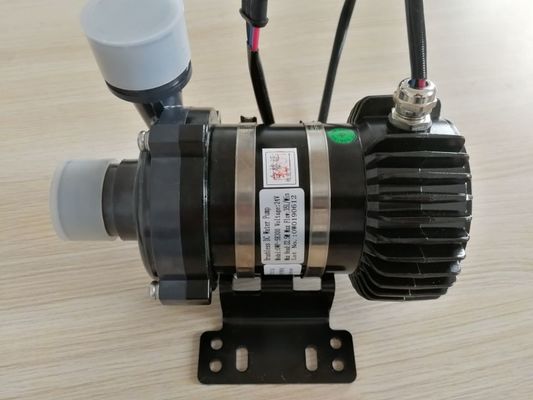

Máy bơm nước không chổi than OWP-SH300
Bơm tăng áp / tuần hoàn / Biến tần / Độ ồn thấp / bơm ly tâm
Điều khiển PWM / CÓ THỂ BUS (tùy chọn)
Giới thiệu tóm tắt và thông số kỹ thuật
1,Ứng dụng máy bơm nước điện:
Định nghĩa về máy bơm ly tâm:
Máy bơm ly tâm được sử dụng để vận chuyển chất lỏng bằng cách chuyển đổi động năng quay thành thủy động lực học
năng lượng của dòng chất lỏng.Năng lượng quay thường đến từ động cơ hoặcđộng cơ điện.Chất lỏng đi vào máy bơm
cánh quạt dọc theo hoặc gần trục quay và được tăng tốc bởi cánh quạt, chảy hướng tâm ra ngoài vào bộ khuếch tán hoặc buồng tạo sóng (vỏ), từ đó nó thoát ra ngoài.
Các ứng dụng:
Được sử dụng rộng rãi trong xe buýt hybrid, hybrid
xe khách, xe điện, xe lửa,
tàu và hệ thống sưởi khác và
hệ thống tuần hoàn làm mát.
Đặc điểm cấu trúc :
1: Cấu trúc chính :Đầu bơm, động cơ DC không chổi than
và người điều khiển;
2: Tính năng : Cấu trúc nhỏ gọn, niêm phong chắc chắn, mạnh mẽ
khả năng thích ứng với môi trường và phương tiện, cấu trúc và
vật liệu chống ăn mòn, chống va đập cao,
với cấu trúc tản nhiệt tốt.
1, Cấu trúc máy bơm nước OWP-SH300
Giới thiệu tóm tắt và thông số kỹ thuật
Chỉ số hiệu suất II:
1, Hiệu quả (H = 20m ; η≥43%) ;
2, Lưu lượng (H = 20m ; Q≥ 2000L / H).
Chỉ số hiệu suất Tôi:
Đầu (H = 24 ± 1m ; Q = 0 L / H).
Chỉ số hiệu suất III:
1, Hiệu quả (H = 16m ; η≥52%) ;
2, Lưu lượng (H = 16m ; Q = 3100L / H)
Chỉ số hiệu suất IV:
1, Hiệu quả (H = 10m ; η≥43%) ;
2, Lưu lượng (H = 10m ; Q = 4200L / H).
1, Đường cong hiệu suất OWP-SH300
Máy bơm nước OWP-SH300 Đường cong hiệu suất lưu lượng và cột áp
2, Thông số kỹ thuật của máy bơm nước OWP-SH300
N0. | Mục | Thông số | Nhận xét |
1 | Điện áp định mức | DC24V | |
2 | Điện áp làm việc | DC20 ~ 32V | |
3 | Tuổi thọ | ≥20000 giờ | |
4 | Tiếng ồn làm việc | ≤60 dB | |
5 | Chu kỳ cắt | ≥100000 lần | |
6 | Nhiệt độ môi trường xung quanh | -40 ℃ ~ 105 ℃ | |
7 | Lớp cách điện động cơ | Lớp F | |
số 8 | Lớp bảo vệ | IP67 | |
9 | Phương tiện làm việc | chất lỏng chống đóng băng | |
10 | Chế độ điều khiển | PWM hoặc CAN (tùy chọn) |
1, Đặc điểm cấu tạo đầu máy bơm nước
Đầu bơm:
1: Buồng đệm và cánh quạt được làm bằng vật liệu nhựa hiệu suất cao (Chống nén, cao
sức mạnh, chống ăn mòn) ;
2: Các tính năng của cuộc cách mạng cụ thể thấp
buồng cánh quạt và cấu trúc cánh quạt: Việc hạn chế dòng chất lỏng được tăng cường
và hiệu quả chuyển hướng là tốt, tổn thất thủy lực nhỏ;ma sát kháng nước thấp, dao động chất lỏng nhỏ
3: Đặc điểm cấu trúc của buồng bơm nâng cao: cải thiện hình dạng của kênh chạy, góc lưỡi volute
và hồ sơ volute;Nó có thể làm giảm tốt tổn thất dòng điện xoáy, tổn thất va đập và đánh thức dòng phản lực dưới áp suất cao.
Đặc điểm cấu tạo đầu máy bơm nước
1: Tuổi thọ cao, độ bền cao;
2: Hiệu suất thủy lực cao (Điều kiện định mức ≥64%) ;
3: Độ ổn định tốt và tiếng ồn thấp
4: Vòng đệm phẳng:
Khả năng chống mài mòn của ổ trục gốm được cải thiện bằng cách sử dụng vật liệu hợp kim cứng có khả năng chống mài mòn cao nên sẽ cải thiện độ ổn định và độ bền.
2: Đặc điểm cấu trúc động cơ không chổi than
Cơ cấu động cơ:
1: Vỏ thép không gỉ rôto là
hàn kín bằng laser
a) Vật liệu thép không gỉ mới là
chống ăn mòn tốt hơn ;
b) Khả năng chống rò rỉ tốt hơn nhiều ;
2: Cuộn dây stato:
1, Giảm sức đề kháng, giảm
mất nhiệt ; 2, Giảm
số lượng cuộn dây;Giảm
thể tích của không gian.
c) Giảm khoảng cách từ, giảm
mất từ thông ;
Đặc điểm cấu trúc động cơ BLDC
1, Con dấu chặt chẽ, chống ăn mòn cao, mạnh mẽ
khả năng thích ứng trung bình ;
2, nhiệt trị thấp, dòng điện thấp và động cơ cao
hiệu quả ;
3: Rotor được bọc bởi
Áo khoác bằng thép không gỉ được hàn chặt bằng tia laser hoàn toàn, hiệu suất làm kín, chống ăn mòn được cải thiện hơn nhiều.
Bảng lựa chọn thông số máy bơm nước
Đầu (M) | Lưu lượng (L / H) | Công suất / (W) | Hiệu quả | Khả năng chống ống áp dụng |
0 ~ 8 | 4500 ~ 5100 | 256W | ≤40% | ≤8m |
9 ~ 12 | 3500 ~ 4400 | 256W | 40% ~ 48% | 9 ~ 12m |
13 ~ 16 | 2800 ~ 3400 | 256W | 48% ~ 54% | 13 ~ 16m |
17 ~ 20 | 2000 ~ 2800 | 290W | 44% ~ 50% | 17 ~ 20m |
> 20 | 0 ~ 2100 | 305W | < 44% | 20 ~ 24m |
TẢI XUỐNG THÔNG SỐ KỸ THUẬT NHƯ SAU
