Thông tin chi tiết sản phẩm:
|
| Điện áp định mức: | 12V / 24 VDC | Lưu lượng tối đa: | 2800L / H |
|---|---|---|---|
| Đầu tối đa: | 11,5 triệu | Tốc độ dòng chảy định mức: | 1800L / M, H = 9M |
| Điểm nổi bật: | Máy bơm nước không chổi than Điều khiển PWM,Máy bơm nước không chổi than 12V 24V,máy bơm dc không chổi than 12 volt |
||

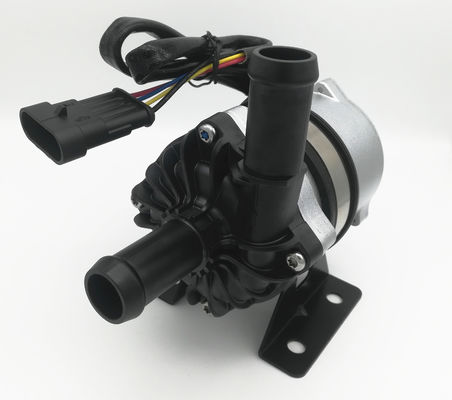

Máy bơm nước BLDC 100W OWP-BL93-300 với Điều khiển PWM và chẩn đoán lỗi Máy bơm màu, máy bơm glycol, máy bơm nước bldc
■ Ứng dụng
Được sử dụng rộng rãi trong xe buýt hybrid, xe khách hybrid, xe điện, xe lửa, tàu thủy và hệ thống tuần hoàn sưởi ấm và làm mát khác.
■ Tính năng
◆ Truyền lực từ (cấu trúc bơm lá chắn) Bơm ly tâm
◆ Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu suất cao, tuổi thọ lâu dài.
◆ Với nhiệt độ hoạt động phạm vi rộng
◆ Kiểm soát tốc độ tín hiệu PWM
◆ Với kiểm soát lưu lượng liên tục
◆ Bảo vệ phân cực ngược
◆ Bảo vệ khi chạy khô
◆ Bảo vệ quá áp, quá dòng
◆ Bảo vệ quá tải, quá nhiệt
■ Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)
Vỏ đầu bơm: PPS + GF
Cánh quạt: PPS + GF
Khoang chắn: PPS + GF
Ống bọc trục: Vật liệu composite nhựa carbon
Trục: trục thép không gỉ
Nhà ở nam châm: nắp nhựa nylon
Vòng đệm: EPDM
■ Thiết bị lái xe (Bao gồm động cơ)
Nam châm điện lái xe: nam châm cách nhiệt bằng nhựa nylon
Vít và đai ốc: Thép không gỉ SUS 304
Động cơ lái xe: động cơ không chổi than
Khung dây động cơ: PPA GF
Vỏ máy bơm: Vỏ nhôm đúc có xử lý phun cát và ngâm tẩm
Giá đỡ: Thép sơn tĩnh điện
Vòng giá đỡ: Thép không gỉ US 304 + Vòng cao su giảm chấn
Chống thấm nước dựa trên xếp hạng IP68 (en60529)
Mô hình đầu nối: AMP282106-1 (Đầu cắm phù hợp AMP282088-1)
Đường kính vòi phun: 22,4mm (đường kính trong: 16mm)
■ Thông số kỹ thuật mô hình
OWP-BL93-300-24A (24VDC)
OWP-BL93-300-12A (12VDC)
■ Hướng dẫn lắp
Máy bơm dòng OWP-BL93-300 là máy bơm ly tâm yêu cầu được làm đầy trước,
Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng cánh bơm luôn được ngâm trong chất lỏng, hoặc đổ đầy máy bơm trước khi bật nguồn.
1: Máy bơm không được chạy khô, mặc dù nó có thể chạy khô trong 30 giây (sau 30 giây chạy khô, máy sẽ tự động dừng), Chạy khô sẽ gây ra tiếng ồn, đồng thời làm tăng mài mòn trục và ống trục.
2: Sử dụng đường ống có đường kính được khuyến nghị kết nối đầu vào của máy bơm, nếu bạn sử dụng ống có đường kính nhỏ hơn đầu vào của máy bơm, Do áp suất âm trong máy bơm, không khí bên ngoài dễ dàng đi vào máy bơm qua đường ống, nó sẽ làm giảm hiệu suất của máy bơm. , và bọt khí cũng làm hỏng máy bơm.
3: Khi nhìn từ hướng đầu vào của máy bơm, cánh quạt quay theo chiều kim đồng hồ (xem mũi tên trên cổng ra).
4: Máy bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi được lắp đặt theo chiều dọc, cổng ra phải hướng lên trên.
5: Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng ra của máy bơm nước nên thẳng đứng hoặc ở phía trên của cánh quạt.(xem hình 1)
6: Ống kết nối nên lắp thẳng đứng (hoặc không có khuỷu tay 20cm) để thoát khí dễ dàng, ống thoát ra không được nhỏ hơn 90 độ
Khuỷu tay (xem hình 2).
7: Không thể sử dụng nước biển hoặc ô nhiễm nặng khác với chất lỏng có tạp chất hạt lớn làm môi trường lỏng.
Nhiệt độ tham số
Nhiệt độ chất lỏng trung bình: -40 ℃ đến + 85 ℃ (-40 ° F đến + 185 ° F)
Nhiệt độ môi trường làm việc: -40 ℃ đến + 85 ℃ (-40 ° F đến + 185 ° F) Độ ẩm ≤90%
Nhiệt độ bảo quản: -40 ℃ đến + 70 ℃ (-40 ° F đến + 158 ° F) (lên đến 100 ℃, nhưng nó sẽ rút ngắn tuổi thọ)
■ Áp suất hệ thống
-0,2 đến 2,5 bar (100 ℃ (212 ° F).
Tuổi thọ hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường xung quanh 36 ℃ (86 ° F).
■ Dải điện áp
Máy bơm nước 12V định mức, phạm vi hoạt động 9V - 16V
Máy bơm nước 24V định mức, phạm vi hoạt động 18V - 30V
Mặc dù động cơ có thể được sử dụng trong nhiều loại điện áp và nhiệt độ, nhưng điện áp và nhiệt độ quá cao hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, máy bơm không thể tiếp xúc với bức xạ nhiệt xung quanh.
Chất lỏng trung bình: nước tinh khiết, hỗn hợp lỏng (Nước có dưới 60% glycol)
■Thông số điện
Điện áp làm việc (VDC) | Công suất định mức (W) | Dòng đánh giá (L / H) | Kích thước (mm) | Cân nặng (g) |
9V-16V (12V) 18-30V (24V) | 100W | Q = 1800L / HH = 9 triệu | 148 * 90 * 132 | 1,12kg |
Mô hình đầu nối và các đặc tính điện tương ứng (xem hình 3):
| AMP282106-1 | 1 (Đen) | 2 (Vàng) | 3 (Xanh lam) | 4 (Đen) |
(cắm phù hợp | GND | Phản hồi lỗi | PWM | + 12V / 24V |
■Ký tự PWM
| Chu kỳ nhiệm vụ | Sự miêu tả | Nhận xét: |
| 0% ≤duty≤10% | Trạng thái dừng | |
| 11% ≤duty≤55% | Tốc độ tối thiểu đang chạy | |
| 56% ≤duty≤90% | Chế độ PWM | |
| 91% ≤duty≤100% | Chạy tốc độ tối đa |
■ Sự quan tâm
1. Nhiệt độ môi trường làm việc: -40 ℃ --85 ℃, nên cố gắng tránh để gần xúc tác ba phần tử, hệ thống ống xả khí và động cơ trong quá trình lắp đặt, đảm bảo nhiệt độ môi trường làm việc.
2. Vị trí lắp đặt của máy bơm nước nên càng gần mực nước thấp càng tốt để kéo dài tuổi thọ của máy bơm.
4. Vui lòng sử dụng máy bơm xa môi trường bụi bẩn, khói bụi có hại làm giảm tuổi thọ
5. Chú ý đến độ tinh khiết của nước, tránh để kẹt và tắc cánh bơm làm giảm tuổi thọ của máy bơm
■ Tham số hiệu suất
