Thông tin chi tiết sản phẩm:
|
| Hoạt động điện áp: | DC 18V-32V | Đầu tối đa:: | 20m |
|---|---|---|---|
| Lưu lượng và mức tăng xếp hạng: | 2400L / H, H = 16M | Tiếng ồn: | ≤61dB |
| Lớp IP: | IP68 | Tuổi thọ sử dụng: | ≥20000 giờ |
| Điểm nổi bật: | Xe bơm nước điện 17m,xe bơm nước điện 2400L 17m,xe bơm nước điện 17m |
||

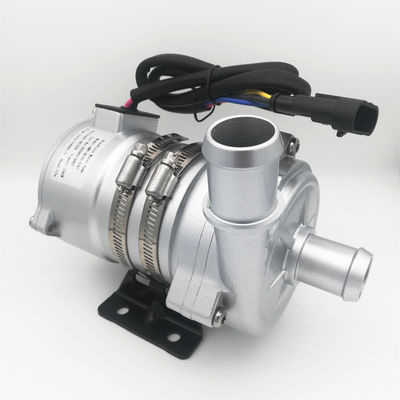

Máy bơm nước điện không chổi than OWP-BL43-426T SERIES cho xe điện
Bơm tăng áp / tuần hoàn / Biến tần / Độ ồn thấp / bơm ly tâm
■ Ứng dụng
Được sử dụng rộng rãi trong xe buýt hybrid, xe khách hybrid, xe điện, xe lửa, tàu thủy và hệ thống tuần hoàn sưởi ấm và làm mát khác.
■ Tính năng
◆ Bơm ly tâm
◆ Truyền lực từ
◆ Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu suất cao, tuổi thọ dài.
◆ Với nhiệt độ hoạt động phạm vi rộng
◆ Điều khiển tốc độ tín hiệu PWM (tùy chọn)
◆ Đầu ra tín hiệu chẩn đoán (tùy chọn)
◆ Với kiểm soát lưu lượng liên tục
◆ Bảo vệ phân cực ngược
◆ Bảo vệ khi chạy khô
◆ Bảo vệ quá áp, quá dòng
◆ Bảo vệ quá tải, quá nhiệt
■ Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)
Vỏ đầu bơm: Hợp kim nhôm
Cánh quạt: PPS + GF
Hốc lá chắn: PPS + GF
Ống bọc trục: vật liệu composite carborundum
Trục: trục thép không gỉ (3CR14)
Vỏ nam châm: Nắp nhựa PPS
Vòng đệm: EPDM
■ Thiết bị lái xe (Bao gồm cả động cơ)
Rôto dẫn động: nam châm cách nhiệt bằng nhựa PPS
Vít và đai ốc: Thép không gỉ SUS 304
Động cơ lái xe: động cơ không chổi than
Khung dây động cơ: PPA GF
Vỏ máy bơm: Vỏ nhôm đúc với phun cát và anodizing + sơn tĩnh điện PE ..
Giá đỡ: Cơ sở thép
Khung giá đỡ: Thép không gỉ 304 của Mỹ
Chống thấm nước dựa trên xếp hạng IP68 (en60529)
Kiểu đầu nối: AMP282104-1 (Đầu cắm phù hợp AMP282080-1)
Đường kính vòi phun: 40mm (1,5 inch)
■Hướng dẫn lắp
Máy bơm dòng OWP-BL43-426T là máy bơm ly tâm glycol yêu cầu được đổ đầy trước, Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng cánh bơm luôn được ngâm trong chất lỏng hoặc bơm đầy trước khi bật nguồn..
| 1: | Máy bơm không được chạy khô, mặc dù máy có thể chạy khô trong 15 phút (sau 15 phút chạy khô, máy sẽ tự động dừng), Chạy khô sẽ gây ra tiếng ồn, đồng thời làm tăng mài mòn trục và ống bọc trục. |
| 2: | Sử dụng đường ống có đường kính được khuyến nghị kết nối đầu vào của máy bơm, nếu bạn sử dụng ống có đường kính nhỏ hơn đầu vào của máy bơm, Do áp suất âm trong máy bơm, không khí bên ngoài dễ dàng đi vào máy bơm qua đường ống, nó sẽ làm giảm hiệu suất của máy bơm và bọt khí cũng làm hỏng máy bơm. |
| 3: | Khi nhìn từ hướng đầu vào của máy bơm, cánh quạt quay theo chiều kim đồng hồ (xem mũi tên trên cổng ra). |
| 4: | Máy bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi được lắp đặt theo chiều dọc, cổng ra phải hướng lên trên. |
| 5: | Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng ra của máy bơm nước nên thẳng đứng hoặc ở phía trên của cánh quạt.(xem hình 1) |
| 6: | Ống kết nối nên được lắp thẳng đứng (hoặc không có khuỷu trong 20cm) để thoát khí dễ dàng, ống thoát không được sử dụng khuỷu nhỏ hơn 90 độ (xem hình 2). |
| 7: | Không thể sử dụng nước biển hoặc các ô nhiễm nặng khác với chất lỏng có tạp chất hạt lớn làm môi trường lỏng. |
hình 1 hình 2
■ Nhiệt độ tham số
Nhiệt độ chất lỏng trung bình: -40 ℃ đến + 85 ℃ (-40 ° F đến + 185 ° F)
Nhiệt độ môi trường làm việc: -40 ℃ đến + 120 ℃ (-40 ° F đến + 248 ° F)
Nhiệt độ bảo quản: -40 ℃ đến + 70 ℃ (-40 ° F đến + 158 ° F)
(lên đến 100 ℃, nhưng nó sẽ rút ngắn tuổi thọ)
■Áp suất hệ thống
-0,2 đến 2,5 bar (100 ℃ (212 ° F).
Tuổi thọ hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường xung quanh 36 ℃ (86 ° F).
■Dải điện áp
Máy bơm nước 24V định mức, phạm vi hoạt động 18V - 32V
Mặc dù động cơ có thể được sử dụng trong nhiều loại điện áp và nhiệt độ, nhưng điện áp và nhiệt độ quá cao hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, máy bơm không thể tiếp xúc với bức xạ nhiệt xung quanh.
Chất lỏng trung bình: hỗn hợp lỏng (Nước có dưới 60% glycol)
■Thông số điện
|
Điện áp làm việc (VDC) |
Công suất định mức
|
Dòng đánh giá (L / H) |
Kích thước (mm) |
Trọng lượng (g) |
| 18V-32V (24V) | 240W |
2400L / H, H = 17 triệu |
193 * 90 * 159,5 | 2200g |
Mô hình đầu nối và các đặc tính điện tương ứng (xem hình 3):
■Tham số hiệu suất
