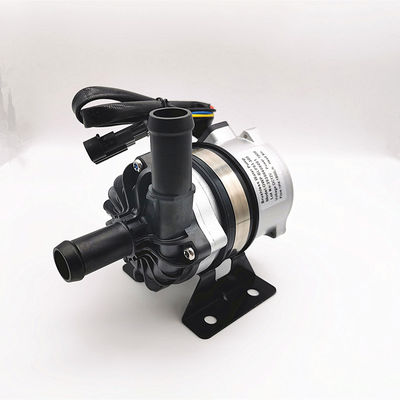

Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt

Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt
2800L H 12V / 24V 100W Coolant Water Pump For Radiator Cooling
Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt

Hình ảnh lớn :  Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: OWO
Số mô hình: OWP-BL93-300
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiable

Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt

Sự miêu tả
Điện áp định mức: 12V / 24 VDC Lưu lượng tối đa: 2800L / H
Đầu tối đa: 11,5 triệu Tốc độ dòng chảy định mức: 1800L / M, H = 9M
Điểm nổi bật:

Máy bơm nước làm mát 100W

,

Máy bơm nước làm mát tản nhiệt 24V

,

Máy bơm nước làm mát động cơ BLDC



Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát bộ tản nhiệt

Tăng cường / tuần hoàn / Biến tần / Độ ồn thấp / máy bơm lá chắn / Điều khiển PWM / Phản hồi lỗi



Máy bơm nước điện tử OWP-BL93-300 100W BLDC với điều khiển PWM và chẩn đoán lỗi máy bơm màu, máy bơm glycol, máy bơm nước bldc

■ Ứng dụng
Được sử dụng rộng rãi trong xe buýt hybrid, xe khách hybrid, xe điện, xe lửa, tàu thủy và hệ thống tuần hoàn sưởi ấm và làm mát khác.

■ Tính năng
◆ Truyền lực từ (cấu trúc máy bơm lá chắn) Máy bơm ly tâm
◆ Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu suất cao, tuổi thọ lâu dài.
◆ Với nhiệt độ hoạt động phạm vi rộng
◆ Kiểm soát tốc độ tín hiệu PWM
◆ Với kiểm soát lưu lượng liên tục
◆ Bảo vệ phân cực ngược
◆ Bảo vệ khi chạy khô
◆ Bảo vệ quá áp, quá dòng
◆ Bảo vệ quá tải, quá nhiệt

■ Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)
Vỏ đầu bơm: PPS + GF
Cánh quạt: PPS + GF
Khoang chắn: PPS + GF
Ống bọc trục: Vật liệu composite nhựa carbon
Trục: trục thép không gỉ
Nhà ở nam châm: nắp đậy bằng nhựa nylon
Vòng đệm: EPDM

■ Thiết bị lái xe (Bao gồm cả động cơ)Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt 0
Nam châm điện lái xe: nam châm cách nhiệt bằng nhựa nylon
Vít và đai ốc: Thép không gỉ SUS 304
Động cơ lái xe: động cơ không chổi than
Khung dây động cơ: PPA GF
Vỏ máy bơm: Vỏ nhôm đúc có xử lý phun cát và ngâm tẩm

Giá đỡ: Thép sơn tĩnh điện
Vòng giá đỡ: Thép không gỉ 304 của Mỹ + Vòng cao su giảm chấn
Chống thấm nước dựa trên xếp hạng IP68 (en60529)
Mô hình đầu nối: AMP282106-1 (Đầu cắm phù hợp AMP282088-1)
Đường kính vòi phun: 22,4mm (đường kính trong: 16mm)

Thông số kỹ thuật mô hình
OWP-BL93-300-24A (24VDC)
OWP-BL93-300-12A (12VDC)


Hướng dẫn lắp
Máy bơm dòng OWP-BL93-300 là máy bơm ly tâm yêu cầu được làm đầy trước,


Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng cánh bơm luôn được ngâm trong chất lỏng, hoặc đổ đầy máy bơm trước khi bật nguồn.




1:Máy bơm không được chạy khô, mặc dù máy có thể chạy khô trong 30 giây (sau 30 giây chạy khô, máy sẽ tự động dừng), Chạy khô sẽ gây ra tiếng ồn, đồng thời làm tăng mài mòn trục và ống bọc trục.
2:Sử dụng đường ống có đường kính được khuyến nghị kết nối đầu vào của máy bơm, nếu bạn sử dụng ống có đường kính nhỏ hơn đầu vào của máy bơm, Do áp suất âm trong máy bơm, không khí bên ngoài đi vào máy bơm dễ dàng hơn qua đường ống, nó sẽ làm giảm hiệu suất của máy bơm và bọt khí cũng làm hỏng máy bơm.

3:Khi nhìn từ hướng đầu vào của máy bơm, cánh quạt quay theo chiều kim đồng hồ (xem mũi tên trên cổng ra).
4:Máy bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi được lắp đặt theo chiều dọc, cổng ra phải hướng lên trên.
5:Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng ra của máy bơm nước phải thẳng đứng hoặc ở phía trên của cánh quạt.(xem hình 1)
6:Đường ống kết nối nên lắp thẳng đứng (hoặc cách khuỷu 20cm) để thoát khí dễ dàng, đường ống thoát ra không được nhỏ hơn 90 độ
Khuỷu tay (xem hình 2).
7:Không thể sử dụng nước biển hoặc nước ô nhiễm nặng khác với chất lỏng có tạp chất hạt lớn làm môi trường lỏng.

Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt 1

Nhiệt độ tham số
Nhiệt độ chất lỏng trung bình: -40 ℃ đến + 85 ℃ (-40 ° F đến + 185 ° F)
Nhiệt độ môi trường làm việc: -40 ℃ đến + 85 ℃ (-40 ° F đến + 185 ° F) Độ ẩm ≤90%
Nhiệt độ bảo quản: -40 ℃ đến + 70 ℃ (-40 ° F đến + 158 ° F) (lên đến 100 ℃, nhưng nó sẽ rút ngắn tuổi thọ)
Áp suất hệ thống
-0,2 đến 2,5 bar (100 ℃ (212 ° F).
Tuổi thọ sử dụng hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường xung quanh 36 ℃ (86 ° F).
Dải điện áp
Máy bơm nước 12V định mức, phạm vi hoạt động 9V - 16V
Máy bơm nước 24V định mức, phạm vi hoạt động 18V - 30V
Mặc dù động cơ có thể được sử dụng trong nhiều loại điện áp và nhiệt độ, nhưng điện áp và nhiệt độ quá cao hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, máy bơm không thể tiếp xúc với bức xạ nhiệt xung quanh.

Chất lỏng trung bình: nước tinh khiết, hỗn hợp lỏng (Nước có dưới 60% glycol)


Thông số điện

Điện áp làm việc

(VDC)

Công suất định mức

(W)

Dòng đánh giá

(L / H)

Kích thước

(mm)

Cân nặng

(NS)

9V-16V (12V)

18-30V (24V)

100WQ = 1800L / HH = 9 triệu148 * 90 * 1321,12kg









Mô hình đầu nối và các đặc tính điện tương ứng (xem hình 3):

AMP282106-11 (Đen)2 (Màu vàng)3 (Xanh lam)4 (Đen)

(cắm phù hợp
AMP282109-1)

GNDPhản hồi lỗi PWM+ 12V / 24V







Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt 2
Ký tự PWM
Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt 3


Chu kỳ nhiệm vụSự miêu tả

Nhận xét:
1: Lỗi số đo chu kỳ nhiệm vụ PWM 2%
2: Điện áp PWM: 24VDC / 12VDC (giống như điện áp bơm)
tần số: 50-1000KHz
3: Khuyến nghị dừng thuế PWM: 10%
4: Khuyến nghị 0% thuế khi ngắt kết nối PWM

0% ≤duty≤10%Trạng thái dừng
11% ≤duty≤55%Tốc độ tối thiểu đang chạy
56% ≤duty≤90%

Chế độ PWM
(Phạm vi điều khiển tốc độ tuyến tính)

91% ≤duty≤100%Tốc độ tối đa đang chạy


Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt 4
Sự quan tâm
1. Nhiệt độ môi trường làm việc: -40 ℃ --85 ℃, nên cố gắng tránh để gần xúc tác ba phần tử, hệ thống ống xả khí và động cơ trong quá trình lắp đặt, đảm bảo nhiệt độ môi trường làm việc.
2. Vị trí lắp đặt của máy bơm nước nên càng gần mực nước thấp càng tốt, để kéo dài tuổi thọ của máy bơm.
4. Vui lòng sử dụng máy bơm xa môi trường bụi bẩn, khói bụi có hại làm giảm tuổi thọ
5. Chú ý đến độ tinh khiết của nước, tránh để kẹt và tắc cánh bơm làm giảm tuổi thọ của máy bơm
Tham số hiệu suất
Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt 5

  • Kích thước bên ngoài
  • Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt 6
  • Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt 7
  • Máy bơm nước làm mát 2800L H 12V / 24V 100W để làm mát tản nhiệt 8
