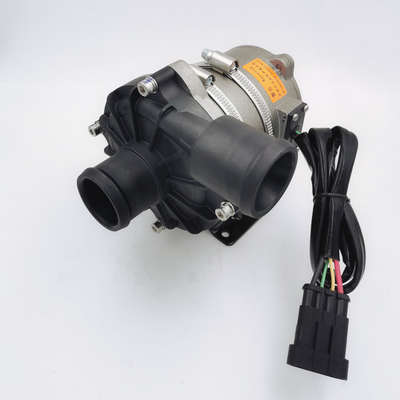

Máy bơm làm mát động cơ 24VDC BLDC EMP Áp suất cao

Máy bơm nước DC không chổi than BSP-P300-CAN SERIES

Tăng cường / tuần hoàn / Biến tần / Độ ồn thấp / máy bơm lá chắn / Điều khiển CAN /

Changzhou Bextreme Shell Motor Technology Co., Ltd

■ Ứng dụng

Chúng được sử dụng rộng rãi trong xe buýt hybrid, xe khách hybrid, xe điện, xe lửa, tàu thủy và hệ thống tuần hoàn sưởi ấm và làm mát khác.

■ Tính năng

◆ Bơm ly tâm

◆ Truyền lực từ (cấu trúc máy bơm lá chắn)

◆ Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu suất cao, tuổi thọ lâu dài.

◆ Với một loạt các nhiệt độ hoạt động

◆CÓ THỂkiểm soát

◆ Với kiểm soát lưu lượng liên tục

◆ Bảo vệ phân cực ngược

◆ Bảo vệ khi chạy khô

◆ Bảo vệ quá áp, quá dòng

◆ Bảo vệ quá tải, quá nhiệt

■ Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)

Vỏ đầu bơm: PPS + GF

Cánh quạt: PPS + GF

Hốc lá chắn: PPS + GF

Ống bọc trục: Vật liệu composite nhựa carbon

Trục: trục thép không gỉ

Vỏ nam châm: nắp đậy bằng nhựa nylon

Vòng đệm: EPDM

■ Thiết bị lái xe (Bao gồm động cơ)

Nam châm điện lái xe: nam châm cách nhiệt bằng nhựa nylon

Vít và đai ốc: Thép không gỉ SUS 304

Động cơ lái xe: động cơ không chổi than

Khung dây động cơ: PPA GF

Vỏ máy bơm: Vỏ nhôm đúc với xử lý phun cát và ngâm tẩm

Giá đỡ: Thép carbon

Khung giá đỡ: Thép không gỉ SUS 304

Chống thấm nước dựa trên xếp hạng IP68 (en60529)

Kiểu đầu nối: AMP282106-1 (PlugAMP282088-1 phù hợp)

Đường kính vòi phun: 40mm / 25mm

■Thông số kỹ thuật mô hình

BSP-P300-CAN-25 (vòi 25mm)

BSP-P300-CAN-40 (vòi 40mm)

■Hướng dẫn lắp

Máy bơm sê-ri BSP-P300-CAN là máy bơm ly tâm yêu cầu nạp sẵn,

Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng cánh bơm luôn được ngâm trong chất lỏng, hoặc đổ đầy máy bơm trước khi bật nguồn.



1: Máy bơm không được chạy khô, mặc dù nó có thể chạy khô trong 15 phút (sau 15 phút chạy khô, động cơ sẽ tự động dừng), Chạy khô sẽ gây ra tiếng ồn, cũng làm tăng mài mòn trục và ống bọc trục.

2: Sử dụng đường ống có đường kính khuyến nghị kết nối đầu vào của máy bơm, nếu bạn sử dụng ống có đường kính nhỏ hơn đầu vào của máy bơm, Do áp suất âm trong máy bơm, không khí bên ngoài dễ dàng đi vào máy bơm qua đường ống, nó sẽ làm giảm hiệu suất của máy bơm. , và bọt khí cũng làm hỏng máy bơm.

3: Khi nhìn từ hướng đầu vào của máy bơm, cánh quạt quay theo chiều kim đồng hồ (xem mũi tên trên cổng ra).

4: Máy bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi được lắp đặt theo chiều dọc, cổng ra phải hướng lên trên.

5: Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng ra của máy bơm nước nên thẳng đứng hoặc ở phía trên của cánh quạt.(xem hình 1)

6: Ống nối nên lắp thẳng đứng (hoặc không có khuỷu cách 20cm) để thoát khí dễ dàng, ống thoát ra ngoài không được nhỏ hơn 90 độ

Khuỷu tay (xem hình 2).

7: Không thể sử dụng nước biển hoặc ô nhiễm nặng khác với chất lỏng có tạp chất hạt lớn làm môi trường lỏng.

■ Nhiệt độ tham số

Nhiệt độ chất lỏng trung bình: -40 ℃ đến + 100 ℃ (-40 ° F đến + 212 ° F)

Nhiệt độ môi trường làm việc: -40 ℃ đến + 120 ℃ (-40 ° F đến + 248 ° F)

Nhiệt độ bảo quản: -40 ℃ đến + 70 ℃ (-40 ° F đến + 158 ° F) (lên đến 100 ℃, nhưng nó sẽ rút ngắn tuổi thọ)

■Áp suất hệ thống

-0,2 đến 2,5 bar (100 ℃ (212 ° F).

Tuổi thọ hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường xung quanh 36 ℃ (86 ° F).

■Dải điện áp

Máy bơm nước 24V định mức, phạm vi hoạt động 18V - 32V

Mặc dù động cơ có thể được sử dụng ở nhiều loại điện áp và nhiệt độ, nhưng điện áp và nhiệt độ quá cao hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ và máy bơm không thể tiếp xúc với bức xạ nhiệt xung quanh.

Chất lỏng trung bình: nước tinh khiết, hỗn hợp lỏng (Nước có dưới 60% glycol)

■Thông số điện

Mô hình đầu nối và các đặc tính điện tương ứng (xem hình 3):

■Sự quan tâm

1. Nhiệt độ môi trường làm việc: -40 ℃ --120 ℃, nên cố gắng tránh để gần xúc tác ba phần tử, hệ thống ống xả khí và động cơ trong quá trình lắp đặt, và đảm bảo nhiệt độ môi trường làm việc.

2. Vị trí lắp đặt máy bơm nước nên càng gần mực nước thấp càng tốt, để kéo dài tuổi thọ của máy bơm.

4. Vui lòng sử dụng máy bơm xa môi trường bụi bẩn, bụi bẩn có hại làm giảm tuổi thọ máy

5. Chú ý đến độ tinh khiết của nước, tránh để kẹt, tắc cánh bơm làm giảm tuổi thọ của máy bơm.

■Tham số hiệu suất

• Kích thước bên ngoài (vòi 25mm)

• Kích thước bên ngoài(Vòi 40mm)
