Thông tin chi tiết sản phẩm:
|
Hoạt động điện áp: | DC 18V-32V | Lưu lượng tối đa:: | 5000L / H |
---|---|---|---|
Đầu tối đa:: | 20m | Lưu lượng và mức tăng xếp hạng: | 2400L / H, H = 17M |
Tiếng ồn: | ≤61dB | Lớp IP: | IP68 |
Tuổi thọ sử dụng: | ≥20000 giờ | ||

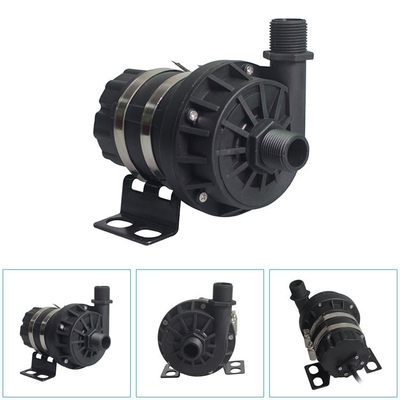

Điểm nổi bật: | Máy Bơm Làm Mát Ly Tâm Dc,Bơm Làm Mát 12v Dc,Máy Bơm Nước Mini Ly Tâm Dc |
Sự chỉ rõ:
1, Dòng điện: 1.4A,
2, Tiếng ồn: dưới 40db,
3, Chất liệu: PPE nhập khẩu,
4, Vật liệu cánh quạt: Từ tính ép phun nhập khẩu,
5, PCBA: Linh kiện và bộ phận nhập khẩu 100%
thiết kế bằng sáng chế:
Thiết kế cấu trúc độc lập; PCBA: Thiết kế bằng sáng chế chống lại thiệt hại;Thiết kế bằng sáng chế chống va đập, cánh quạt không có thiết kế gờ
■ Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)
Vỏ đầu bơm: Hợp kim nhôm đúc
Cánh quạt: PPS+GF
Khoang khiên: PPS+GF
Tay áo trục: vật liệu composite carborundum
Trục: trục thép không gỉ (3CR14)
Vỏ nam châm: Vỏ nhựa PPS
Vòng đệm: EPDM
EMC: Lớp 3
Tiếng ồn: ≤60dB
■ Thiết bị dẫn động (Bao gồm cả động cơ)
Rôto dẫn động: Nam châm bọc nhựa PPS
Vít và đai ốc: Inox SUS 304
Động cơ dẫn động: động cơ DC không chổi than
Khung dây động cơ: PPA GF
Vỏ bơm: Vỏ nhôm đúc phun cát và anot hóa + sơn tĩnh điện PE..
Giá đỡ: thép
Vòng khung: Thép không gỉ 304 của Mỹ
Chống nước dựa trên xếp hạng IP68 (en60529)
Kiểu đầu nối: 325304061AAH (Phích cắm phù hợp 325304061AMH)
Đường kính vòi phun: 41mm (1,61 inch)
Máy bơm nước điện 240W 24VDC EWP cho hệ thống làm mát lưu trữ năng lượng
■hướng dẫn lắp đặt
Máy bơm sê-ri OWP-BL43-402CAN là máy bơm ly tâm yêu cầu làm đầy trước,
Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng bánh công tác luôn được ngâm trong chất lỏng hoặc đổ đầy máy bơm trước khi bật nguồn.
1: Máy bơm không được chạy khô, mặc dù có thể chạy khô trong 15 phút (sau 15 phút chạy khô máy sẽ tự động dừng), chạy khô sẽ gây ra tiếng ồn, đồng thời làm tăng mài mòn trục và ống lót trục.
2: Sử dụng đường ống có đường kính khuyến nghị nối đầu vào máy bơm, nếu bạn sử dụng đầu vào máy bơm dạng ống có đường kính nhỏ hơn, Do áp suất âm trong máy bơm, không khí bên ngoài dễ dàng đi vào máy bơm qua đường ống hơn, điều này sẽ làm cho hiệu suất của máy bơm bị suy giảm , và bọt khí cũng làm hỏng máy bơm.
3: Khi nhìn từ hướng đầu vào của máy bơm, bánh công tác quay theo chiều kim đồng hồ (xem mũi tên trên cổng đầu ra).
4: Máy bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1 ) Khi lắp đặt theo chiều dọc, cổng đầu ra phải hướng lên trên .
5: Để tránh chạy khô (không khí bị kẹt trong bánh công tác), cổng ra của máy bơm nước phải thẳng đứng hoặc ở phía trên của bánh công tác.(xem hình 1 )
6: Ống kết nối phải được gắn theo chiều dọc (hoặc không có khuỷu tay trong 20 cm) để làm cho không khí thoát ra dễ dàng, ống thoát không được sử dụng khuỷu tay nhỏ hơn 90 độ (xem hình 2).
7: Không thể sử dụng nước biển hoặc ô nhiễm nặng khác với chất lỏng tạp chất hạt lớn làm môi trường lỏng.
hình 1 hình 2
■ Nhiệt độ tham số
Nhiệt độ chất lỏng trung bình: -40℃ đến +85℃ (-40°F đến + 185°F)
Nhiệt độ môi trường làm việc: -40℃ đến +85℃ (-40°F đến +185°F)
Nhiệt độ bảo quản: -40℃ đến +70℃ (-40°F đến +158°F)
(lên đến 100 ℃, nhưng nó sẽ rút ngắn tuổi thọ)
■Áp suất hệ thống
-0,2 đến 2,5 bar ( 100℃ (212°F).
Tuổi thọ của dịch vụ là hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường 36℃(86°F).
■dải điện áp
Máy bơm nước định mức 24V, phạm vi khả thi 18V - 32V
Mặc dù động cơ có thể được sử dụng trong nhiều loại điện áp và nhiệt độ, nhưng điện áp và nhiệt độ quá thấp hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, máy bơm không thể tiếp xúc với bức xạ nhiệt xung quanh.
Lỏng trung bình: hỗn hợp lỏng (Nước có dưới 60% glycol)
■thông số điện
điện áp làm việc (VDC) |
công suất định mức (W) |
Dòng đánh giá (L/H) |
kích thước (mm) |
Trọng lượng (g) |
18V-32V(24V) | 240W | Q=2400L/H, H=17m | 185*134*158 | 2200g |
Mô hình đầu nối và các đặc tính điện tương ứng (xem hình 3):
325304061AAH | 1 (Đen) | 2 (Đỏ) | 3 (Vàng) | 4 (Xanh da trời) |
(Phích cắm phù hợp 325304061AMH ) | GND | +24V | TÔI CÓ THỂ | CÓ THỂ-H |
■chú ý
1. Nhiệt độ môi trường làm việc: -40℃--120℃, nên cố gắng tránh để gần bộ xúc tác ba yếu tố, hệ thống ống xả khí và động cơ trong quá trình lắp đặt, đảm bảo nhiệt độ môi trường làm việc.
2. Vị trí lắp đặt của máy bơm nước càng gần mực nước thấp càng tốt để kéo dài tuổi thọ của máy bơm.
4. Vui lòng sử dụng máy bơm xa môi trường nhiều bụi, bụi có hại làm giảm tuổi thọ
5. Chú ý đến độ tinh khiết của nước, tránh để kẹt, nghẹt cánh bơm làm giảm tuổi thọ của máy bơm
Thông số hiệu suất
■Kích thước bên ngoài
