| MOQ: | 5 bộ |
| giá bán: | negotiable |
| phương thức thanh toán: | L / C, T / T, L / C |

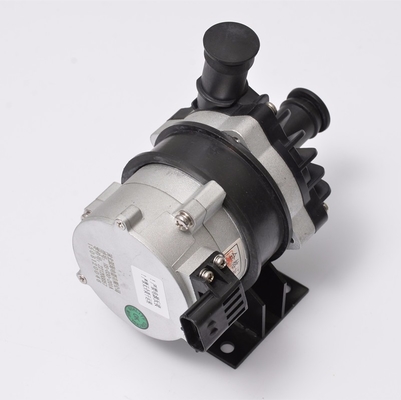

Hệ thống sạc xe điện di động Nước làm mát ô tô Máy bơm nước không chổi than Dc
Thuận lợi:
1. Với đầu nối tiêu chuẩn Đầu vào/Đầu ra 20 mm dành cho ô tô và đầu nối chống thấm nước chuyên dụng, máy bơm có thể được tích hợp vào phương tiện một cách nhanh chóng và hiệu quả.
2. Với nhiệt độ làm việc -40°C~125°C, máy bơm sưởi ấm động cơ TOPSFLO TA60 cung cấp cho phương tiện một môi trường làm việc hiệu quả ngay cả ở nhiệt độ ngoài trời khắc nghiệt và trong điều kiện thời tiết xấu.
3. Thiết kế đặc biệt để đáp ứng yêu cầu làm việc về độ rung của ô tô, cách cung cấp điện cho ô tô xảy ra điện áp cực đại hoặc điện áp không ổn định.
4. Với chức năng bảo vệ phân cực, máy bơm sẽ không bị cháy do nối dây sai. Được điều chỉnh cho phù hợp với hệ thống xe cụ thể.
■ Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)
Vỏ đầu bơm: Hợp kim nhôm
Cánh quạt: PPS+GF
Khoang khiên: PPS+GF
Tay áo trục: vật liệu composite carborundum
Trục: trục thép không gỉ (3CR14)
Vỏ nam châm: Vỏ nhựa PPS
Vòng đệm: EPDM
■ Thiết bị dẫn động (Bao gồm cả động cơ)
Rôto dẫn động: Nam châm bọc nhựa PPS
Vít và đai ốc: Inox SUS 304
Động cơ lái: động cơ không chổi than
Khung dây động cơ: PPA GF
Vỏ bơm: Vỏ nhôm đúc phun cát và anot hóa + sơn tĩnh điện PE..
Giá đỡ: Đế thép
Vòng khung: Thép không gỉ 304 của Mỹ
Chống nước dựa trên xếp hạng IP68 (en60529)
Kiểu đầu nối: AMP282104-1 (Phích cắm phù hợp AMP282080-1)
Đường kính vòi: 40mm (1,5 inch)
■hướng dẫn lắp đặt
Máy bơm sê-ri OWP-BL43-426T là máy bơm glycol ly tâm cần được đổ đầy trước, Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng bánh công tác luôn được ngâm trong chất lỏng hoặc đổ đầy máy bơm trước khi bật nguồn..
| 1: | Không nên để máy bơm chạy khô, mặc dù có thể chạy khô trong 15 phút (sau 15 phút chạy khô máy sẽ tự động dừng), chạy khô sẽ gây ra tiếng ồn, đồng thời làm tăng mài mòn trục và ống bọc trục. |
| 2: | Sử dụng đường ống có đường kính khuyến nghị nối đầu vào máy bơm, nếu bạn sử dụng đầu vào máy bơm dạng ống có đường kính nhỏ hơn, Do áp suất âm trong máy bơm, không khí bên ngoài dễ dàng đi vào máy bơm qua đường ống hơn, điều này sẽ làm giảm hiệu suất của máy bơm và bọt khí cũng làm hỏng máy bơm. |
| 3: | Khi nhìn từ hướng đầu vào của máy bơm, bánh công tác quay theo chiều kim đồng hồ (xem mũi tên trên cổng đầu ra). |
| 4: | Máy bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi lắp đặt theo chiều dọc, cổng đầu ra phải hướng lên trên. |
| 5: | Để tránh chạy khô (không khí bị kẹt trong bánh công tác), cổng ra của máy bơm nước phải thẳng đứng hoặc ở phía trên của bánh công tác.(xem hình 1 ) |
| 6: | Ống kết nối nên được gắn theo chiều dọc (hoặc không có khuỷu tay trong 20 cm) để làm cho không khí thoát ra dễ dàng, không nên sử dụng ống thoát ra dưới khuỷu tay 90 độ (xem hình 2). |
| 7: | Không thể sử dụng nước biển hoặc ô nhiễm nặng khác với chất lỏng tạp chất hạt lớn làm môi trường lỏng. |
hình 1 hình 2
■ Nhiệt độ tham số
Nhiệt độ chất lỏng trung bình: -40℃ đến +85℃ (-40°F đến + 185°F)
Nhiệt độ môi trường làm việc: -40℃ đến +120℃ (-40°F đến +248°F)
Nhiệt độ bảo quản: -40℃ đến +70℃ (-40°F đến +158°F)
(lên đến 100 ℃, nhưng nó sẽ rút ngắn tuổi thọ)
■Áp suất hệ thống
-0,2 đến 2,5 bar ( 100℃ (212°F).
Tuổi thọ của dịch vụ là hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường 36℃(86°F).
■dải điện áp
Máy bơm nước định mức 24V, phạm vi khả thi 18V - 32V
Mặc dù động cơ có thể được sử dụng trong nhiều loại điện áp và nhiệt độ, nhưng điện áp và nhiệt độ quá thấp hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, máy bơm không thể tiếp xúc với bức xạ nhiệt xung quanh.
Lỏng trung bình: hỗn hợp lỏng (Nước có dưới 60% glycol)
■thông số điện
|
điện áp làm việc (VDC) |
công suất định mức
|
Dòng đánh giá (L/H) |
kích thước (mm) |
Trọng lượng (g) |
| 18V-32V(24V) | 240W |
2400L/giờ, H=17M |
193*90*159,5 | 2200g |
Mô hình đầu nối và các đặc tính điện tương ứng (xem hình 3):
■Thông số hiệu suất
