| MOQ: | 1 bộ |
| giá bán: | negotiable |
| bao bì tiêu chuẩn: | túi PE + thùng carton |
| Thời gian giao hàng: | 5-10 ngày |
| phương thức thanh toán: | L/C, T/T, PayPal |
| khả năng cung cấp: | 10000 bộ mỗi tháng |

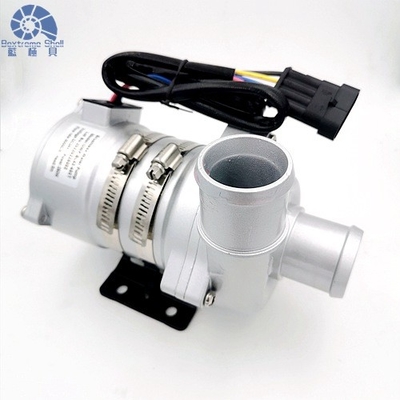

Máy bơm nước điện tử ô tô OWP-BL43-450T có cấu trúc nhỏ gọn, kích thước nhỏ, lắp đặt dễ dàng và hiệu suất cao, là máy bơm nước ly tâm một tầng. Thân máy bơm nước được chế tạo bằng hợp kim nhôm đúc chất lượng cao. Động cơ BLDC bên trong cho phép máy bơm của chúng tôi hoạt động liên tục mà không cần bảo trì và được khách hàng lựa chọn vì tuổi thọ lâu dài và chi phí bảo trì thấp.
|
Điện áp làm việc (VDC) |
Công suất định mức (W) |
Dòng đánh giá (T/H) |
Kích thước (mm) |
Cân nặng (g) |
|
18V-32V(24V) |
250W |
Q=6000L/giờ, H=8m |
195*90*145 |
2200g |
Model đầu nối và các đặc tính điện tương ứng (như hình bên dưới)
|
AMP282106-1 (Phích cắm AMP282088-1 phù hợp) |
1(Đen) | 2( Vàng) | 3 (Xanh dương) | 4 (Đỏ) |
|
GND |
Lỗi nhận xét |
xung điện |
+24V |
| Chu kỳ nhiệm vụ | Sự miêu tả |
Nhận xét: 1:Lỗi số liệu chu kỳ nhiệm vụ củaPWM±2% 2:Điện ápPWM:24VDC, tần số:1KHz 3: Tần sốPWM khuyến nghị:500Hz 4: Khuyến nghị mức thuế 0% khi ngắt kết nối với xung điện |
| 0%<nhiệm vụ<10% | Chế độPWM (dừng) | |
| 10% ≤ nhiệm vụ 55% | Chế độPWM (Tốc độ tối thiểu) | |
| 55% nhiệm vụ 90% | Chế độPWM (Phạm vi điều khiển tốc độ tuyến tính) | |
| 90%<nhiệm vụ<100% | Chế độPWM (giới hạn tốc độ tối đa) |
Kích thước dây được đề xuất là (Dựa trên mức giảm điện áp 3%)
* Chiều dài của dây là khoảng cách từ máy bơm đến ắc quy
| Đường kính dây. | Dây dài nhất được sử dụng* |
| 24V | |
| 1,5 mm2 | 16m |
| 2,5 mm2 | 25m |
| 3mm2 | 31m |
| 4mm2 | 40m |
Nhiệt độ chất lỏng trung bình: -40oC đến +85oC (-40°F đến + 185°F)
Nhiệt độ môi trường làm việc: -40oC đến +120oC (-40°F đến +248°F)
Nhiệt độ bảo quản: -40oC đến +70oC (-40°F đến +158°F)
(lên tới 100oC, nhưng nó sẽ rút ngắn tuổi thọ)
Chất lỏng trung bình: hỗn hợp lỏng (Nước có dưới 60% glycol)
Máy bơm nước định mức 24V, phạm vi hoạt động 18V - 32V
Mặc dù động cơ có thể được sử dụng ở nhiều loại điện áp và nhiệt độ, nhưng điện áp và nhiệt độ quá cao hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, máy bơm không thể tiếp xúc với môi trường bức xạ nhiệt.
-0,2 đến 2,5 bar (100oC (212°F).
Tuổi thọ sử dụng là hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường 36oC (86 ° F)
Rôto dẫn động: Nam châm bọc nhựa PPS
Ốc vít và đai ốc: Thép không gỉ SUS 304
Động cơ dẫn động: Động cơ DC không chổi than
Khung dây động cơ: PPA GF
Vỏ máy bơm: Vỏ nhôm đúc có phun cát và anodizing + sơn tĩnh điện PE..
Giá đỡ: thép
Vòng khung: Thép không gỉ US 304
Chống nước dựa trên xếp hạng IP68 (en60529)
Kiểu đầu nối: AMP282106-1 (Phích cắm AMP282088-1 phù hợp)
Đường kính vòi phun: 38mm (1,5 inch)
Vỏ đầu bơm: Hợp kim nhôm đúc khuôn
Bánh công tác: PPS+GF
Khoang khiên: PPS+GF
Ống bọc trục: vật liệu composite carborundum
Trục: trục thép không gỉ (3CR14)
Vỏ nam châm: Vỏ nhựa PPS
Vòng đệm: EPDM
EMC: Lớp 3
Tiếng ồn: 61dB
Máy bơm ly tâm
Truyền lực từ
Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu suất cao, tuổi thọ dài.
Với phạm vi nhiệt độ hoạt động rộng
Kiểm soát tốc độ tín hiệu PLC
Đầu ra tín hiệu chẩn đoán
Với việc kiểm soát dòng chảy liên tục
Bảo vệ phân cực ngược
Bảo vệ chạy khô
Bảo vệ quá áp, quá dòng
Bảo vệ quá tải, quá nhiệt
■ Hướng dẫn lắp đặtMáy bơm dòng OWP-BL43-450T là máy bơm ly tâm cần được đổ đầy trước,
Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo cánh quạt luôn được ngâm trong chất lỏng hoặc đổ đầy máy bơm trước khi bật nguồn.
1: Máy bơm không nên chạy khô, mặc dù có thể chạy khô trong 15 phút (sau 15 phút chạy khô, máy sẽ tự động dừng), chạy khô sẽ gây ra tiếng ồn, đồng thời làm tăng độ mài mòn cho trục và ống bọc trục.
2: Sử dụng đường ống có đường kính được khuyến nghị nối với đầu vào của máy bơm, nếu bạn sử dụng đầu vào của ống có đường kính nhỏ hơn, do áp suất âm trong máy bơm, không khí bên ngoài dễ dàng đi vào máy bơm qua đường ống hơn, điều này sẽ làm giảm hiệu suất của máy bơm , đồng thời bọt khí cũng gây hư hỏng máy bơm.
3: Khi nhìn từ hướng đầu vào của máy bơm, bánh công tác quay theo chiều kim đồng hồ (xem mũi tên trên cổng đầu ra).
4: Máy bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi lắp đặt theo chiều dọc, cổng ra phải hướng lên trên.
5: Để tránh hiện tượng chạy khô (không khí bị kẹt trong cánh quạt), cổng ra của máy bơm nước phải thẳng đứng hoặc ở phía trên của cánh quạt.(xem hình 1)
6: Ống nối phải được lắp theo chiều dọc (hoặc không có khuỷu tay trong 20 cm) để không khí thoát ra dễ dàng, ống thoát ra không được sử dụng khuỷu tay dưới 90 độ (xem hình 2).
7: Không thể sử dụng nước biển hoặc ô nhiễm nặng khác với chất lỏng tạp chất hạt lớn làm môi trường lỏng.
■ Chú ý1. Nhiệt độ môi trường làm việc: -40oC - 120oC, nên cố gắng tránh gần hệ thống ống xả khí, xúc tác ba thành phần và động cơ trong quá trình lắp đặt, đảm bảo nhiệt độ môi trường làm việc.
2. Vị trí lắp đặt máy bơm nước phải càng gần mực nước thấp càng tốt để kéo dài tuổi thọ của máy bơm.
3. Vui lòng sử dụng máy bơm ở xa môi trường bụi bặm, bụi có hại làm giảm tuổi thọ
4. Chú ý đến độ tinh khiết của nước, tránh bị kẹt và chặn cánh quạt để giảm tuổi thọ của máy bơm
Được sử dụng rộng rãi trong xe buýt hybrid, xe khách hybrid, xe điện, xe lửa, tàu thủy và các hệ thống tuần hoàn sưởi ấm và làm mát khác
Tăng cường/lưu thông/Tần số thay đổi/Độ ồn thấp/điều khiển bơm ly tâm/Bơm ly tâm/Chẩn đoán lỗi
1.Q: Tôi có thể đặt hàng mẫu không?
Có, chúng tôi hoan nghênh đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.Mẫu hỗn hợp được chấp nhận
2. Còn thời gian dẫn đầu thì sao?
Nói chung là mất 30 ngày sau khi bạn thực hiện thanh toán.
3. Bạn có cung cấp hỗ trợ công nghệ không?
ĐÚNG.Công ty chúng tôi có năng lực R&D mạnh mẽ, chúng tôi có thể cung cấp hỗ trợ công nghệ nếu bạn cần.
4. Làm thế nào để gửi hàng cho chúng tôi?
Chúng tôi sẽ chuyển hàng cho bạn theo DHL hoặc UPS hoặc FEDEX, v.v.
5. Làm sao để biết sản phẩm có phù hợp với mình không?
Đầu tiên, bạn cần cung cấp cho chúng tôi thông tin chi tiết hơn về sản phẩm.Chúng tôi sẽ giới thiệu mặt hàng cho bạn theo yêu cầu về đặc điểm kỹ thuật của bạn.Sau khi bạn xác nhận, chúng tôi sẽ chuẩn bị mẫu cho bạn.Ngoài ra, chúng tôi sẽ cung cấp một số tiến bộ tốt tùy theo việc sử dụng sản phẩm của bạn.
