Máy bơm nước điện tử 24V DC cho thiết bị làm mát công nghiệp và tuần hoàn Glycol lỏng Fluorinert

Được sử dụng rộng rãi trong xe buýt hybrid, xe khách hybrid, xe điện, tàu hỏa, tàu thủy và hệ thống tuần hoàn làm mát và sưởi ấm khác.

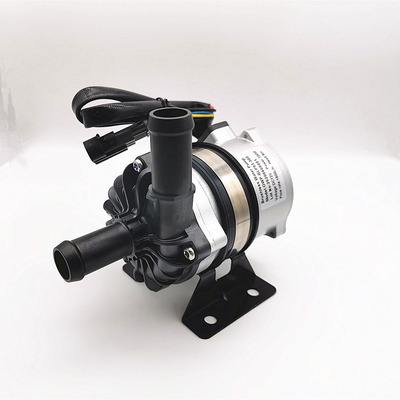

Máy bơm nước DC không chổi than Bextreme Shell OWP-BL93-200 250 SERIES

Tăng tốc/lưu thông/Tần số thay đổi/Độ ồn thấp/bơm lá chắn/Điều khiển PWM/Phản hồi lỗi

Vui lòng lấy dữ liệu kỹ thuật bấm vào đây

■ Thông số hiệu suất

■ Thông số điện

Mô hình đầu nối và các đặc tính điện tương ứng (như hình bên dưới)

■Thông số kỹ thuật mẫu

OWP-BL93-200-(20mm)
OWP-BL93-250-(25mm)

■Tính năng

• Máy bơm ly tâm
• Truyền lực từ (cơ cấu bơm lá chắn)
• Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu quả cao, tuổi thọ cao.
• Với nhiệt độ hoạt động rộng
• Với kiểm soát dòng chảy liên tục
• Bảo vệ phân cực ngược
• Bảo vệ chạy khô
• Bảo vệ quá áp, quá dòng
• Bảo vệ quá tải, quá nhiệt

■Tham số nhiệt độ

Nhiệt độ chất lỏng trung bình: -40℃ đến +85℃ (-40°F đến + 185°F)
Nhiệt độ môi trường làm việc: -40℃ đến +85℃ (-40°F đến +185°F) Độ ẩm ≤90%
Nhiệt độ bảo quản: -40℃ đến +70℃ (-40°F đến +158°F) (tối đa 100 ℃, nhưng nó sẽ rút ngắn tuổi thọ)

■Dải điện áp

phạm vi khả thi 18V - 30V
Mặc dù động cơ có thể được sử dụng trong nhiều loại điện áp và nhiệt độ, nhưng điện áp và nhiệt độ quá thấp hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, máy bơm không thể tiếp xúc với bức xạ nhiệt xung quanh.
Chất lỏng trung bình: nước tinh khiết, hỗn hợp lỏng (Nước có dưới 60% glycol)

■Áp suất hệ thống

-0,2 đến 2,5 bar ( 100℃ (212°F).
Tuổi thọ của dịch vụ là hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường 36℃(86°F).

■Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)

Vỏ đầu bơm: PPS+GF
Cánh quạt: PPS+GF
Khoang khiên: PPS+GF
Tay áo trục: Vật liệu tổng hợp nhựa carbon
Trục: trục thép không gỉ
Vỏ nam châm: vỏ nhựa nylon
Vòng đệm: EPDM


■ Thiết bị dẫn động (Bao gồm cả động cơ)

Nam châm điện điều khiển: nam châm bọc nhựa nylon
Vít và đai ốc: Inox SUS 304
Động cơ lái: động cơ không chổi than
Khung dây động cơ: PPA GF
Vỏ máy bơm: Vỏ nhôm đúc với xử lý phun cát và ngâm tẩm
Giá đỡ: Thép sơn tĩnh điện
Vòng giá đỡ: Thép không gỉ 304 của Mỹ + Vòng cao su giảm chấn
Chống thấm nước dựa trên xếp hạng IP68 (en60529)
Kiểu đầu nối: AMP282106-1(Phích cắm phù hợp AMP282088-1)
Đường kính vòi: 22,4mm (đường kính trong: 16mm)

■hướng dẫn lắp đặt

Máy bơm sê-ri OWP-BL93-200 là máy bơm ly tâm yêu cầu được làm đầy trước,
Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng bánh công tác luôn được ngâm trong chất lỏng hoặc đổ đầy máy bơm trước khi bật nguồn.
1: Máy bơm không được chạy khô, mặc dù có thể chạy khô trong 30 giây (sau 30 giây chạy khô máy sẽ tự động dừng), chạy khô sẽ gây ra tiếng ồn, đồng thời làm tăng mài mòn trục và ống bọc trục.
2: Sử dụng đường ống có đường kính khuyến nghị nối đầu vào máy bơm, nếu bạn sử dụng đầu vào máy bơm dạng ống có đường kính nhỏ hơn, Do áp suất âm trong máy bơm, không khí bên ngoài dễ dàng đi vào máy bơm qua đường ống hơn, điều này sẽ làm cho hiệu suất của máy bơm bị suy giảm , và bọt khí cũng làm hỏng máy bơm.
3: Khi nhìn từ hướng đầu vào của máy bơm, bánh công tác quay theo chiều kim đồng hồ (xem mũi tên trên cổng đầu ra).
4: Máy bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1 ) Khi lắp đặt theo chiều dọc, cổng đầu ra phải hướng lên trên .
5: Để tránh chạy khô (không khí bị kẹt trong bánh công tác), cổng ra của máy bơm nước phải thẳng đứng hoặc ở phía trên của bánh công tác.
6: Đường ống được kết nối phải được gắn theo chiều dọc (hoặc không có khuỷu tay trong 20 cm) để làm cho không khí thoát ra dễ dàng, không nên sử dụng đường ống thoát ra dưới 90 độ
Khuỷu tay .
7: Không thể sử dụng nước biển hoặc ô nhiễm nặng khác với chất lỏng tạp chất hạt lớn làm môi trường lỏng.

chú ý

1. Nhiệt độ môi trường làm việc: -40℃--85℃, nên cố gắng tránh gần ba phần tử
xúc tác, hệ thống ống xả khí và động cơ trong quá trình lắp đặt, đảm bảo nhiệt độ môi trường làm việc.
2. Vị trí lắp đặt của máy bơm nước càng gần mực nước thấp càng tốt để kéo dài tuổi thọ của máy bơm.
3. Vui lòng sử dụng máy bơm cách xa môi trường nhiều bụi, bụi có hại làm giảm tuổi thọ của máy
4. Chú ý đến độ tinh khiết của nước, tránh để kẹt, nghẹt cánh bơm làm giảm tuổi thọ của bơm

■ Kích thước bên ngoài
