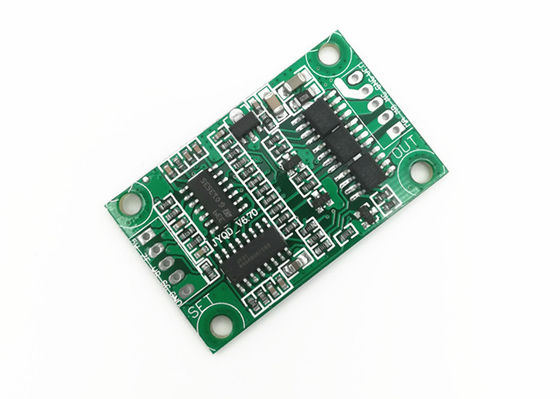

Trình điều khiển động cơ JYQD-V6.7 BLDC kích thước nhỏ 12V-24VDC 3A cho động cơ BLDC không cảm biến
(Đối với động cơ DC không chổi than cảm biến)
| Số mô hình |
JYQD-V6.7 |
| Nhiệt độ hoạt động. |
-20—85 ℃ |
| Điện áp hoạt động |
12V / 24V |
| Dòng điện tối đa |
3A |
| Tiếp tục làm việc hiện tại |
2A |
| · Kiểm soát tốc độ PWM |
Tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100% |
| Điều chỉnh tốc độ điện áp tương tự |
0-5V |
| Tốc độ đầu ra tín hiệu xung |
ĐÚNG |
Ghi chú ứng dụng:
1. Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi của bảng điều khiển như đã chỉ định.
2. Bo mạch điều khiển động cơ BLDC này được sử dụng cho động cơ không chổi than 3 pha cảm biến, nhưng không phù hợp cho tất cả các động cơ không chổi than cảm biến 3 pha trực tiếp.Nếu hiệu quả truyền động không tốt (như khởi động chập chờn, đảo chiều, dòng làm việc không tải của động cơ quá lớn, tốc độ không ổn định, hiệu suất thấp và không thể khởi động có tải.) Khách hàng có thể điều chỉnh điện trở và điện dung của bảng điều khiển tùy theo tình hình thực tế để đạt được hiệu quả lái xe tốt nhất (xem tệp đính kèm để biết cách điều chỉnh)
3. Bo mạch điều khiển JYQD-V6.7 là bo mạch trần không có vỏ và tản nhiệt.Nếu công suất của động cơ dưới 60W, nó không cần phải thêm bộ tản nhiệt, Nó chỉ cần đảm bảo thông gió bình thường và cách nhiệt tốt.Nếu công suất của động cơ lớn hơn 36W thì phải thêm tản nhiệt như sơ đồ bên dưới.
4. Xin lưu ý rằng bảng trình điều khiển JYQD-V6.7 không có bảo vệ chống kết nối ngược, nó sẽ làm hỏng bảng điều khiển vĩnh viễn nếu kết nối ngược cực.
5. Cổng ra 5V trên bo mạch trình điều khiển cấm kết nối thiết bị bên ngoài.Nó chỉ áp dụng cho chiết áp bên ngoài và công tắc của bo mạch để điều chỉnh tốc độ và đảo chiều.
6. Đầu cuối “SC” trên bo mạch trình điều khiển JYQD-V6.7 là tín hiệu đầu ra xung tốc độ động cơ (đầu ra đẩy-kéo) và dòng điện đầu ra tối đa nhỏ hơn 5mA.
Sơ đồ bảng điều khiển
Sơ đồ hệ thống dây điện
5V ----- Điện áp đầu ra bên trong bảng điều khiển
SC ---- Cổng xuất tín hiệu xung tốc độ động cơ, tín hiệu xung 5V.
1. Cổng điều khiển
Z / F---- Các cổng điều khiển hướng xoay.Kết nối mức cao “5V” hoặc không kết nối là Hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại.
VR ---- Cổng kiểm soát tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%
GND—Được sử dụng cho kiểm soát nội bộ bảng Drive
2. Cổng nguồn
MA ---- pha động cơ A
MB ---- pha động cơ B
MC---- pha động cơ C
GND---- DC-
VCC---- DC +
3. Sử dụng dây bảo vệ nếu bảng điều khiển có khoảng cách xa động cơ hơn 50 cm, nếu không có thể dẫn đến động cơ không bình thường, ảnh hưởng đến việc sử dụng bình thường.
4.Khoảng cách cổng điều khiển: 2,54mm, Khoảng cách cổng nguồn: 2,54 mm
5. Chú ý đến lớp cách nhiệt giữa MOSFET trình điều khiển và bộ tản nhiệt hoặc tấm lắp đặt.
Bản vẽ kích thước
TẢI HƯỚNG DẪN SỬ DỤNG JYQD-V6.7
