Cổng điều khiển hướng xoay 12 đến 24V Hall BLDC Bảng điều khiển

MOQ: 1 bộ
giá bán: negotiable
bao bì tiêu chuẩn: Túi PE + thùng carton
Thời gian giao hàng: 5-10 ngày
phương thức thanh toán: T / T, L / C, Paypal
khả năng cung cấp: 1000 bộ / ngày
thông tin chi tiết
Mô tả sản phẩm
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
JUYI
Số mô hình
JYQD-V7.0
Điện áp làm việc:
12-24Vdc
Công việc hiện tại:
2A
Kiểm soát tốc độ PWM:
Chu kỳ nhiệm vụ 0-100% (1-20KHZ)
Đầu ra tín hiệu xung tốc độ:
Đúng
Đèn LED báo lỗi:
Đúng
Tối đa hiện tại:
2A
Làm nổi bật:

12 Bảng điều khiển BLDC 24V

,

bảng điều khiển hội trường bldc

,

bộ điều khiển động cơ hội trường bldc

Mô tả sản phẩm
Trình điều khiển động cơ BLDC dòng làm việc JYQD-V7.0, 12V / 24VDC DC, 2A cho động cơ BLDC hiệu ứng Hall

Mô hình: JYQD-V7.0
Nhiệt độ hoạt động: -20—85 ℃
Điện áp hoạt động: 12V / 24V
Dòng điện tối đa: 3A
Dòng hoạt động liên tục: 2A
Điều chỉnh tốc độ PWM (1-20khz): chu kỳ nhiệm vụ 0-100%
Điều chỉnh tốc độ điện áp tương tự: 0-5V
Đèn LED báo lỗi: Có



Nguyên tắc ứng dụng
1. Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi như quy định.
2. Áp dụng cho động cơ một chiều không chổi than Hall với Hall ở 120 °, không phải tất cả các trình tự dòng Hall của nhà sản xuất đều tương ứng, bạn có thể điều chỉnh trình tự dòng Hall hoặc trình tự dòng ba pha của động cơ tùy theo tình hình thực tế, để đạt được hiệu quả truyền động tốt nhất .
3. JYQD-V7.0 là bo mạch điều khiển không có vỏ và tản nhiệt, nó có thể điều khiển động cơ dưới 36 watt mà không cần bất kỳ tản nhiệt nào, nhưng cần thông gió bình thường.
4. Cổng đầu ra 5V trên bo mạch ổ đĩa bị cấm để kết nối thiết bị nguồn bên ngoài.Nó chỉ áp dụng cho chiết áp bên ngoài hoặc công tắc để điều chỉnh tốc độ, chuyển mạch và cho phép hoạt động

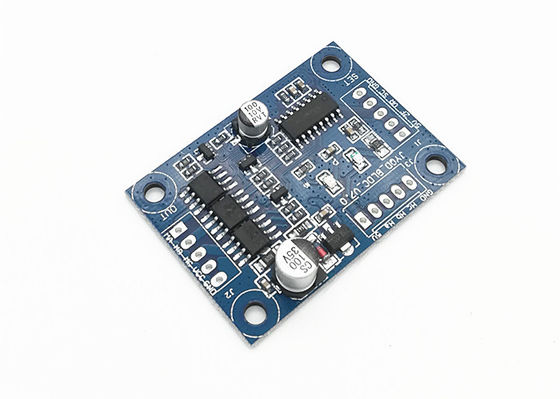

Cổng điều khiển hướng xoay 12 đến 24V Hall BLDC Bảng điều khiển 0

Cổng điều khiển hướng xoay 12 đến 24V Hall BLDC Bảng điều khiển 1

Sơ đồ hệ thống dây điện
Cổng điều khiển hướng xoay 12 đến 24V Hall BLDC Bảng điều khiển 2


1. Cổng điều khiển

5V —Điện áp đầu ra bên trong bảng điều khiển, chiết áp bên ngoài hoặc công tắc để điều chỉnh tốc độ và hoạt động đảo chiều
Z / F—Các cổng điều khiển hướng quay.Kết nối mức cao “5V” hoặc không kết nối là Hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại.
VR —Cổng điều khiển tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%
SC—Kiểm soát cổng.Kết nối 5V hoặc không kết nối để cho phép hoạt động, kết nối GND để cấm hoạt động.
GND—Được sử dụng cho kiểm soát nội bộ bảng Drive

2. Cổng nguồn
MA ---- pha động cơ A
MB ---- pha động cơ B
MC---- pha động cơ C
GND---- DC-
VCC---- DC +

3: Cổng cảm biến Hall
Hà--- Hội trường a
Hb--- Hội trường b
Hc--- Hội trường c
GND--- GND
5V--- Đầu ra 5V

4. Sử dụng dây che chắn nếu bảng điều khiển có khoảng cách xa động cơ hơn 50 cm, nếu không có thể dẫn đến động cơ không bình thường, ảnh hưởng đến việc sử dụng bình thường.
5. Khoảng cách cổng điều khiển: 2,54mm, Khoảng cách cổng nguồn: 2,54 mm
6. Chú ý đến lớp cách nhiệt giữa MOSFET trình điều khiển và bộ tản nhiệt hoặc tấm lắp đặt.


Bản vẽ kích thước



Cổng điều khiển hướng xoay 12 đến 24V Hall BLDC Bảng điều khiển 3

TẢI HƯỚNG DẪN SỬ DỤNG JYQD-V7.0
