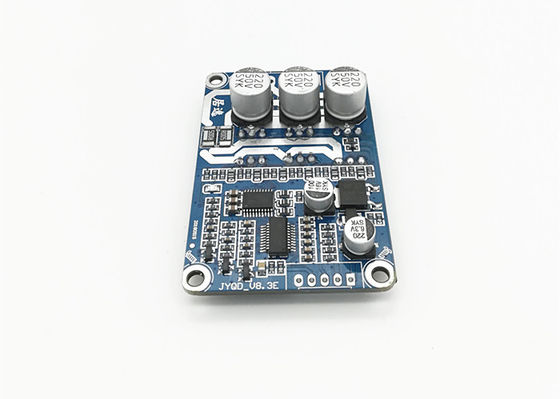

Bộ điều khiển bảng điều khiển 12V BLDC không cảm biến Ba pha cho quạt làm mát

Bộ điều khiển bảng điều khiển 12V BLDC không cảm biến Ba pha cho quạt làm mát
Sensorless 12V BLDC Driver Board Controller Three Phase For Cooling Fan
Bộ điều khiển bảng điều khiển 12V BLDC không cảm biến Ba pha cho quạt làm mát Bộ điều khiển bảng điều khiển 12V BLDC không cảm biến Ba pha cho quạt làm mát Bộ điều khiển bảng điều khiển 12V BLDC không cảm biến Ba pha cho quạt làm mát

Hình ảnh lớn :  Bộ điều khiển bảng điều khiển 12V BLDC không cảm biến Ba pha cho quạt làm mát

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: JUYI
Số mô hình: JYQD-V8.3E
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiable
chi tiết đóng gói: Túi PE + thùng carton
Thời gian giao hàng: 5-10 ngày
Điều khoản thanh toán: T / T, L / C, Paypal
Khả năng cung cấp: 1000 bộ / ngày

Bộ điều khiển bảng điều khiển 12V BLDC không cảm biến Ba pha cho quạt làm mát

Sự miêu tả
Điện áp làm việc: DC 12 V Công việc hiện tại: 15A
Ứng dụng: Quạt làm mát không khí Động cơ phù hợp: động cơ BLDC không cảm biến
Nhiệt độ hoạt động.: -20 - 85oC Thêm tản nhiệt: 100 watt
Điểm nổi bật:

Bảng điều khiển BLDC Ba pha

,

Bộ điều khiển bảng điều khiển BLDC 12V

,

bảng điều khiển động cơ bldc

Bảng điều khiển tốc độ động cơ BLDC không cảm biến 12V DC JYQD-V8.3E cho bộ điều khiển quạt làm mát


Số mô hình JYQD-V8.3E
Nhiệt độ hoạt động. -20—85 ℃
Điện áp hoạt động 12V
Dòng điện tối đa 15A
·Kiểm soát tốc độ PWM Tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%
Bảo vệ OV / LV ĐÚNG
Thêm tản nhiệt > 100 watt



Bộ điều khiển bảng điều khiển 12V BLDC không cảm biến Ba pha cho quạt làm mát 0
Sơ đồ hệ thống dây điện
Bộ điều khiển bảng điều khiển 12V BLDC không cảm biến Ba pha cho quạt làm mát 1
5V Động cơ BLDC Bảng điều khiển điện áp đầu ra bên trong
M Cổng xuất tín hiệu xung tốc độ động cơ, tín hiệu xung 5V.
Z / F Các cổng điều khiển hướng xoay.Kết nối mức cao “5V” hoặc không kết nối là Hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại.
VR Cổng kiểm soát tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%
GND Được sử dụng để kiểm soát nội bộ bảng Drive



2. Cổng nguồn
MA giai đoạn động cơ A
MB giai đoạn động cơ B
MC pha động cơ C
GND DC-
VCC DC +



3. Sử dụng dây bảo vệ nếu bảng điều khiển có khoảng cách xa động cơ hơn 50 cm, nếu không có thể dẫn đến động cơ không bình thường, ảnh hưởng đến việc sử dụng bình thường.

4. khoảng cách cổng điều khiển: 2,54mm, Khoảng cách cổng nguồn: 3,96 mm

5. Chú ý đến cách điện giữa MOSFET trình điều khiển động cơ BLDC và bộ tản nhiệt hoặc tấm lắp đặt.

Bản vẽ kích thước
Bộ điều khiển bảng điều khiển 12V BLDC không cảm biến Ba pha cho quạt làm mát 2

Ghi chú ứng dụng:
1. Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi của bảng điều khiển động cơ BLDC như đã chỉ định.
2. Bo mạch điều khiển động cơ BLDC này được sử dụng cho động cơ không chổi than 3 pha cảm biến, nhưng không phù hợp cho tất cả các động cơ không chổi than cảm biến 3 pha trực tiếp.Nếu hiệu quả truyền động không tốt (như khởi động chập chờn, đảo chiều, dòng làm việc không tải của động cơ quá lớn, tốc độ không ổn định, hiệu suất thấp và không thể khởi động có tải.) Khách hàng có thể điều chỉnh điện trở và điện dung của bảng điều khiển tùy theo tình hình thực tế để đạt được hiệu quả lái xe tốt nhất (xem tệp đính kèm để biết cách điều chỉnh)

3. Bo mạch điều khiển động cơ BLDC không cảm biến JYQD-V8.3E là bo mạch trần không có vỏ và tản nhiệt.Nếu công suất của động cơ dưới 60W, nó không cần phải thêm bộ tản nhiệt, Nó chỉ cần đảm bảo thông gió bình thường và cách nhiệt tốt.Nếu công suất của động cơ hơn 60W thì phải thêm tản nhiệt như sơ đồ bên dưới.

4. Xin lưu ý rằng bo mạch điều khiển động cơ JYQD-V8.3E BLDC không có bảo vệ chống kết nối ngược, nó sẽ làm hỏng bo mạch điều khiển vĩnh viễn nếu kết nối ngược cực.

5. Cổng ra 5V trên bo mạch trình điều khiển cấm kết nối thiết bị bên ngoài.Nó chỉ áp dụng cho chiết áp bên ngoài và công tắc của bo mạch để điều chỉnh tốc độ và đảo chiều.

6. Đầu cuối “M” trên bo mạch điều khiển động cơ JYQD-V8.3E BLDC là tín hiệu đầu ra xung tốc độ động cơ (đầu ra đẩy-kéo) và dòng ra tối đa nhỏ hơn 5mA.

Bộ điều khiển bảng điều khiển 12V BLDC không cảm biến Ba pha cho quạt làm mát 3
TẢI HƯỚNG DẪN SỬ DỤNG JYQD-V8.3E ĐỂ BIẾT THÊM CHI TIẾT
