Arduino Bộ điều khiển động cơ DC không chổi than Arduino Tốc độ xung Tín hiệu đầu ra Chu kỳ nhiệm vụ 0-100%

MOQ: 1 bộ
giá bán: negotiable
bao bì tiêu chuẩn: Túi PE + thùng carton
Thời gian giao hàng: 5-10 ngày
phương thức thanh toán: T / T, L / C, Paypal
khả năng cung cấp: 1000 bộ / ngày
thông tin chi tiết
Mô tả sản phẩm
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
JUYI
Số mô hình
JYQD-V7.3E3
Điện áp làm việc:
12 VDC
Công việc hiện tại:
＜ 15A
Kiểm soát tốc độ PWM:
Đúng
Đầu ra tín hiệu xung tốc độ:
Đúng
Ứng dụng:
Quạt làm mát BLDC
Hình dạng:
Hình chữ nhật
Làm nổi bật:

trình điều khiển động cơ bldc

,

trình điều khiển động cơ không chổi than

Mô tả sản phẩm

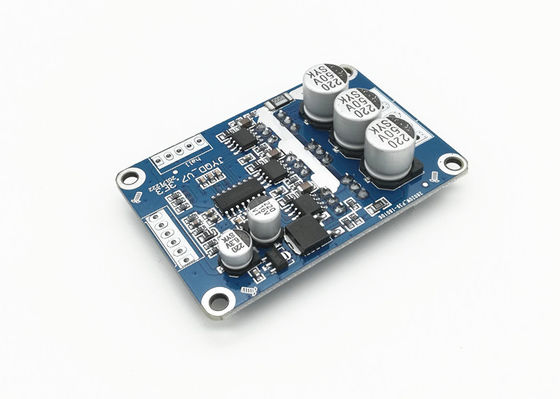

Arduino 12VDC 500W PWM điều khiển tốc độ hiệu ứng Hall Trình điều khiển động cơ BLDC JYQD-V7.3E3

MÔ HÌNH: JYQD-V7.3E3
NHIỆT ĐỘ VẬN HÀNH (℃): -20 --- 85 ℃
ĐIỆN ÁP VẬN HÀNH (V): 12V
Dòng điện tối đa: 15A
QUY ĐỊNH TỐC ĐỘ PWM: (1-20KHZ) Chu kỳ làm việc 0-100%
QUY ĐỊNH TỐC ĐỘ ĐIỆN ÁP ANALOG (V): 0,1V-5V
Đầu ra tín hiệu xung tốc độ: Bao gồm

Các ứng dụng:
Quạt BLDC
Động cơ DC không chổi than
Quạt làm mát BLDC
Máy cắt cỏ BLDC
Máy thổi ly tâm BLDC


Sơ đồ hệ thống dây điện
Arduino Bộ điều khiển động cơ DC không chổi than Arduino Tốc độ xung Tín hiệu đầu ra Chu kỳ nhiệm vụ 0-100% 0
1. Cổng điều khiển
5V —Điện áp đầu ra bên trong bảng điều khiển, chiết áp bên ngoài hoặc công tắc để điều chỉnh tốc độ và hoạt động đảo chiều

Z / F —Các cổng điều khiển hướng quay.Kết nối mức cao “5V” hoặc không kết nối là Hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại.

VR —Cổng điều khiển tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%

EL—Kiểm soát cổng.Kết nối 5V hoặc không kết nối để cho phép hoạt động, kết nối GND để cấm hoạt động.

Tín hiệu- Đầu ra tín hiệu xung tốc độ

GND—Được sử dụng cho kiểm soát nội bộ bảng Drive

2. Cổng nguồn
MA ---- pha động cơ A
MB ---- pha động cơ B
MC ---- pha động cơ C
GND ---- DC-
VCC ---- DC +



3: Cổng cảm biến Hall
Ha --- Hội trường a
Hb --- Hội trường b
Hc --- Hội trường c
GND --- GND
Đầu ra 5V --- 5V

Bản vẽ kích thước
Arduino Bộ điều khiển động cơ DC không chổi than Arduino Tốc độ xung Tín hiệu đầu ra Chu kỳ nhiệm vụ 0-100% 1

Nguyên tắc ứng dụng
1. Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi quy định.
2. Áp dụng cho động cơ một chiều không chổi than Hall với Hall ở 120 °, không phải tất cả các trình tự dòng Hall của nhà sản xuất đều tương ứng, bạn có thể điều chỉnh trình tự dòng Hall hoặc trình tự dòng ba pha của động cơ tùy theo tình hình thực tế, để đạt được hiệu quả truyền động tốt nhất.
3. JYQD-V7.5E là bo mạch điều khiển không có vỏ và tản nhiệt, nó có thể điều khiển động cơ dưới 100 watt mà không cần bất kỳ tản nhiệt nào, nhưng cần thông gió bình thường.
4. Cổng ra 5V trên bo mạch ổ đĩa bị cấm để kết nối thiết bị nguồn bên ngoài.Nó chỉ áp dụng cho chiết áp bên ngoài hoặc công tắc để điều chỉnh tốc độ, chuyển mạch và cho phép hoạt động















Arduino Bộ điều khiển động cơ DC không chổi than Arduino Tốc độ xung Tín hiệu đầu ra Chu kỳ nhiệm vụ 0-100% 2
TẢI HƯỚNG DẪN SỬ DỤNG JYQD-V7.3E3
