Bộ điều khiển quạt tốc độ biến đổi dòng điện 24V DC 2A Bldc với cảm biến nhiệt độ

Bộ điều khiển quạt tốc độ biến đổi dòng điện 24V DC 2A Bldc với cảm biến nhiệt độ
Bộ điều khiển quạt tốc độ biến đổi dòng điện 24V DC 2A Bldc với cảm biến nhiệt độ Bộ điều khiển quạt tốc độ biến đổi dòng điện 24V DC 2A Bldc với cảm biến nhiệt độ

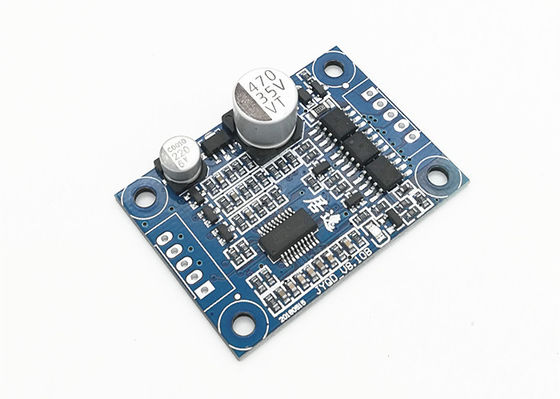

Hình ảnh lớn :  Bộ điều khiển quạt tốc độ biến đổi dòng điện 24V DC 2A Bldc với cảm biến nhiệt độ

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: JUYI
Số mô hình: JYQD-V8.10B
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiable
chi tiết đóng gói: Túi PE + thùng carton
Thời gian giao hàng: 5-10 ngày
Điều khoản thanh toán: T / T, L / C, Paypal
Khả năng cung cấp: 1000 bộ / ngày

Bộ điều khiển quạt tốc độ biến đổi dòng điện 24V DC 2A Bldc với cảm biến nhiệt độ

Sự miêu tả
Điện áp làm việc: 24 V DC Công việc hiện tại: 2A
Động cơ phù hợp: động cơ không cảm biến Bảo vệ OV / LV: Đúng
Số mô hình: JYQD-V8.10B Tần số PWM: 1 - 20 KHZ
Điểm nổi bật:

trình điều khiển động cơ bldc

,

trình điều khiển động cơ 3 pha

Bảng điều khiển động cơ DC không chổi than 24VDC 2A hiện tại JYQD-V8.10B cho động cơ BLDC không cảm biến

Số mô hình: JYQD-V8.10B
Điện áp hoạt động: 24VDC
Tiếp tục làm việc hiện tại: 2A
Điều khiển tốc độ PWM: Tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%
Điều chỉnh tốc độ điện áp tương tự: 0-5V
Bảo vệ OV / LV: CÓ
Đầu ra tín hiệu xung tốc độ: CÓ





Sơ đồ hệ thống dây điện
Bộ điều khiển quạt tốc độ biến đổi dòng điện 24V DC 2A Bldc với cảm biến nhiệt độ 0

5V ----- Điện áp đầu ra bên trong bảng điều khiển
M ---- Cổng xuất tín hiệu xung tốc độ động cơ, tín hiệu xung 5V.

1. Cổng điều khiển

Z / F---- Các cổng điều khiển hướng xoay.Kết nối mức cao “5V” hoặc không kết nối là Hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại.
VR---- Cổng kiểm soát tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%
GND—Được sử dụng cho kiểm soát nội bộ bảng Drive

2. Cổng nguồn

MA ---- pha động cơ A
MB ---- pha động cơ B
MC---- pha động cơ C
GND---- DC-
VCC---- DC +

3. Sử dụng dây bảo vệ nếu bảng điều khiển có khoảng cách xa động cơ hơn 50 cm, nếu không có thể dẫn đến động cơ không bình thường, ảnh hưởng đến việc sử dụng bình thường.

4.Khoảng cách cổng điều khiển: 2,54mm, Khoảng cách cổng nguồn: 2,54 mm

5. Chú ý đến lớp cách nhiệt giữa MOSFET trình điều khiển và bộ tản nhiệt hoặc tấm lắp đặt.

Bản vẽ kích thước
Bộ điều khiển quạt tốc độ biến đổi dòng điện 24V DC 2A Bldc với cảm biến nhiệt độ 1
Ghi chú ứng dụng:

1. Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi của bảng điều khiển như đã chỉ định.



2. Bảng điều khiển này được sử dụng cho động cơ không chổi than 3 pha không cảm biến, nhưng không phù hợp cho tất cả động cơ không chổi than 3 pha cảm biến trực tiếp.Nếu hiệu quả truyền động không tốt (như khởi động chập chờn, đảo chiều, dòng làm việc không tải của động cơ quá lớn, tốc độ không ổn định, hiệu suất thấp và không thể khởi động có tải.) Khách hàng có thể điều chỉnh điện trở và điện dung của bảng điều khiển tùy theo tình hình thực tế để đạt được hiệu quả lái xe tốt nhất (xem tệp đính kèm để biết cách điều chỉnh)



3. Bo mạch điều khiển JYQD-V8.10B là bo mạch trần không có vỏ và tản nhiệt.Nếu công suất của động cơ dưới 36W, nó không cần thêm bộ tản nhiệt, Nó chỉ cần đảm bảo thông gió bình thường và cách nhiệt tốt.Nếu công suất của động cơ lớn hơn 36W thì phải thêm tản nhiệt.



4. Xin lưu ý rằng bo mạch trình điều khiển JYQD-V8.10B không có bảo vệ chống kết nối ngược, nó sẽ làm hỏng bo mạch trình điều khiển vĩnh viễn nếu kết nối ngược cực.



5. Cổng ra 5V trên bo mạch trình điều khiển cấm kết nối thiết bị bên ngoài.Nó chỉ áp dụng cho chiết áp bên ngoài và công tắc của bo mạch để điều chỉnh tốc độ và đảo chiều.



6. Đầu cuối “M” trên bo mạch điều khiển JYQD-V8.10B là tín hiệu đầu ra xung tốc độ động cơ (đầu ra đẩy-kéo) và dòng ra tối đa nhỏ hơn 5mA.





Bộ điều khiển quạt tốc độ biến đổi dòng điện 24V DC 2A Bldc với cảm biến nhiệt độ 2

TẢI HƯỚNG DẪN SỬ DỤNG JYQD-V8.10B
