| MOQ: | 1 bộ |
| giá bán: | negotiable |
| bao bì tiêu chuẩn: | Túi PE + thùng carton |
| Thời gian giao hàng: | 5-10 ngày |
| phương thức thanh toán: | T / T, L / C, Paypal |
| khả năng cung cấp: | 1000 bộ / ngày |

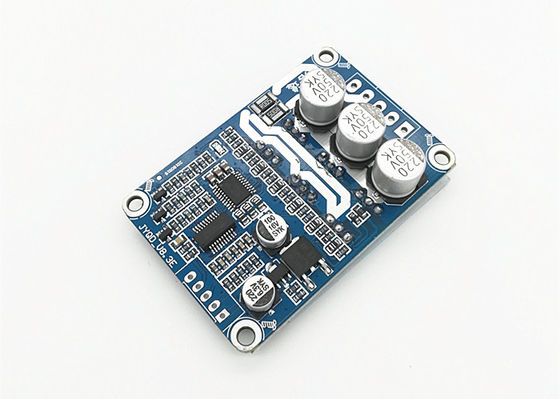

| Số mô hình | JYQD-V8.3E |
| Nhiệt độ hoạt động. | -20—85 ℃ |
| Điện áp hoạt động | 12V |
| Dòng điện tối đa | 15A |
| ·Kiểm soát tốc độ PWM | Tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100% |
| Bảo vệ OV / LV | ĐÚNG |
| Thêm tản nhiệt | ＞ 100 watt |
| 5V | Động cơ BLDC Bảng điều khiển điện áp đầu ra bên trong |
| M | Cổng xuất tín hiệu xung tốc độ động cơ, tín hiệu xung 5V. |
| Z / F | Các cổng điều khiển hướng xoay.Kết nối mức cao “5V” hoặc không kết nối là Hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại. |
| VR | Cổng kiểm soát tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100% |
| GND | Được sử dụng để kiểm soát nội bộ bảng Drive |
| MA | giai đoạn động cơ A |
| MB | giai đoạn động cơ B |
| MC | pha động cơ C |
| GND | DC- |
| VCC | DC + |
| 1. Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi của bảng điều khiển động cơ BLDC như đã chỉ định. |
|
2. Bo mạch điều khiển động cơ BLDC này được sử dụng cho động cơ không chổi than 3 pha cảm biến, nhưng không phù hợp cho tất cả các động cơ không chổi than cảm biến 3 pha trực tiếp.Nếu hiệu quả truyền động không tốt (như khởi động chập chờn, đảo chiều, dòng làm việc không tải của động cơ quá lớn, tốc độ không ổn định, hiệu suất thấp và không thể khởi động có tải.) Khách hàng có thể điều chỉnh điện trở và điện dung của bảng điều khiển tùy theo tình hình thực tế để đạt được hiệu quả lái xe tốt nhất (xem tệp đính kèm để biết cách điều chỉnh)
|
|
3. Bo mạch điều khiển động cơ BLDC không cảm biến JYQD-V8.3E là bo mạch trần không có vỏ và tản nhiệt.Nếu công suất của động cơ dưới 60W, nó không cần phải thêm bộ tản nhiệt, Nó chỉ cần đảm bảo thông gió bình thường và cách nhiệt tốt.Nếu công suất của động cơ hơn 60W thì phải thêm tản nhiệt như sơ đồ bên dưới.
|
