Thông tin chi tiết sản phẩm:
|
| Điện áp làm việc: | 24vdc | Công việc hiện tại: | 15A |
|---|---|---|---|
| Kiểm soát tốc độ PWM: | Chu kỳ thuế 0-100% | Đầu ra tín hiệu xung tốc độ: | Đúng |
| Hình dạng: | Hình chữ nhật | Màu sắc: | Màu xanh da trời |
| Điểm nổi bật: | bộ điều khiển động cơ không chổi than 500w,bộ điều khiển động cơ không chổi than 500w,bộ điều khiển động cơ một chiều không chổi than 12v đến 36v 500w |
||
| MA ---- pha động cơ A |
| MB ---- pha động cơ B |
| MC ---- pha động cơ C |
| GND ---- DC- |
| VCC ---- DC + |
| Nguyên tắc ứng dụng | |
| 1. | Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi quy định. |
| 2. | Áp dụng cho động cơ một chiều không chổi than Hall với Hall ở 120 °, không phải tất cả các trình tự dòng Hall của nhà sản xuất đều tương ứng, bạn có thể điều chỉnh trình tự dòng Hall hoặc trình tự dòng ba pha của động cơ tùy theo tình hình thực tế, để đạt được hiệu quả truyền động tốt nhất. |

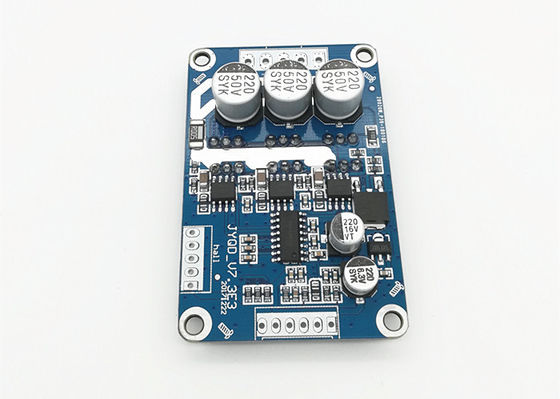

| 3. | JYQD-V7.5E là bo mạch điều khiển không có vỏ và tản nhiệt, nó có thể điều khiển động cơ dưới 100 watt mà không cần bất kỳ tản nhiệt nào, nhưng cần thông gió bình thường. |
| 4. | Cổng ra 5V trên bo mạch ổ đĩa bị cấm để kết nối thiết bị nguồn bên ngoài.Nó chỉ áp dụng cho chiết áp bên ngoài hoặc công tắc để điều chỉnh tốc độ,đảo ngược và cho phép hoạt động |
