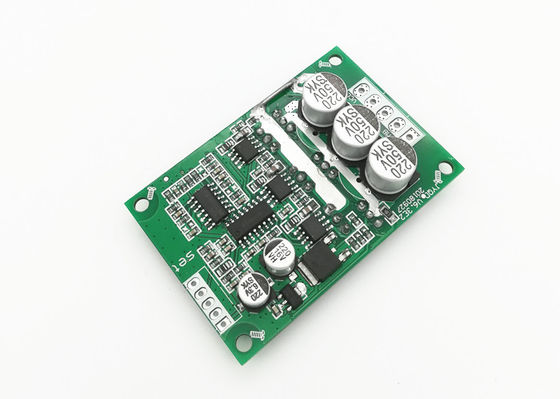

Trình điều khiển động cơ DC không chổi than JYQD_V6.3E2

Sự miêu tả
Điện áp làm việc: 24 V Công việc hiện tại: 15A
Kiểm soát tốc độ: 0-5V Đầu ra tín hiệu xung tốc độ: Đúng
Bảo vệ OV / LV: Đúng Màu sắc: màu xanh lá
Điểm nổi bật:

Trình điều khiển động cơ DC không chổi than 15a

,

Trình điều khiển động cơ DC không chổi than 24V

,

JYQD-V6.3E2

Trình điều khiển tốc độ PWM động cơ BLDC 3 pha 24VDC cho động cơ BLDC không cảm biến JYQD-V6.3E2





Số mô hình JYQD-V6.3E2
Nhiệt độ hoạt động. -20—85 ℃
Điện áp hoạt động 24V
Tiếp tục làm việc hiện tại 15A
· Kiểm soát tốc độ PWM Tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%
Điều chỉnh tốc độ điện áp tương tự 0-5V
Bảo vệ OV / LV Bao gồm
Tốc độ đầu ra tín hiệu xung Bao gồm




Ghi chú ứng dụng:
1. Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi của bảng điều khiển như đã chỉ định.
2. Bảng điều khiển này được sử dụng cho động cơ không chổi than 3 pha không cảm biến, nhưng không phù hợp cho tất cả động cơ không chổi than 3 pha cảm biến trực tiếp.Nếu hiệu quả truyền động không tốt (như khởi động chập chờn, đảo chiều, dòng làm việc không tải của động cơ quá lớn, tốc độ không ổn định, hiệu suất thấp và không thể khởi động có tải.) Khách hàng có thể điều chỉnh điện trở và điện dung của bảng điều khiển tùy theo tình hình thực tế để đạt được hiệu quả lái xe tốt nhất (xem tệp đính kèm để biết cách điều chỉnh)
3. Bo mạch điều khiển JYQD-V6.3E2 là bo mạch trần không có vỏ và tản nhiệt.Nếu công suất của động cơ dưới 60W, nó không cần phải thêm bộ tản nhiệt, Nó chỉ cần đảm bảo thông gió bình thường và cách nhiệt tốt.Nếu công suất của động cơ lớn hơn 100W thì phải thêm tản nhiệt như sơ đồ dưới đây.
4. Đầu cuối "Tín hiệu" trên bo mạch trình điều khiển JYQD-V6.3E2 là tín hiệu đầu ra xung tốc độ động cơ (đầu ra đẩy-kéo) và dòng ra tối đa nhỏ hơn 5mA.




Trình điều khiển động cơ DC không chổi than JYQD_V6.3E2 0
Sơ đồ bo mạch trình điều khiển Sơ đồ bo mạch trình điều khiển với tản nhiệt



Sơ đồ hệ thống dây điện
Trình điều khiển động cơ DC không chổi than JYQD_V6.3E2 1

5V ----- Điện áp đầu ra bên trong bảng điều khiển
Tín hiệu ---- Cổng xuất tín hiệu xung tốc độ động cơ, tín hiệu xung 5V.

1. Cổng điều khiển
Z / F---- Các cổng điều khiển hướng xoay.Kết nối mức cao “5V” hoặc không kết nối là Hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại.
VR---- Cổng kiểm soát tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%
GND—Được sử dụng cho kiểm soát nội bộ bảng Drive

2. Cổng nguồn
MA ---- pha động cơ A
MB ---- pha động cơ B
MC ---- pha động cơ C
GND ---- DC-
VCC ---- DC +

3. Sử dụng dây bảo vệ nếu bảng điều khiển có khoảng cách xa động cơ hơn 50 cm, nếu không có thể dẫn đến động cơ không bình thường, ảnh hưởng đến việc sử dụng bình thường.

4. khoảng cách cổng điều khiển: 2,54mm, Khoảng cách cổng nguồn: 3,96 mm

5. Chú ý đến lớp cách nhiệt giữa MOSFET trình điều khiển và bộ tản nhiệt hoặc tấm lắp đặt.


Bản vẽ kích thước
