Bảng điều khiển động cơ bldc 18-50V 500W JYQD-V8.5E-H

MOQ: 1
phương thức thanh toán: L / C, T / T
thông tin chi tiết
Mô tả sản phẩm
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
JUYI
Số mô hình
JYQD-V8.5E-H
Điện áp đầu vào:
18-50VDC
HIỆN TẠI TỐI THIỂU:
17A
QUY ĐỊNH TỐC ĐỘ PWM:
Tần số PWM: 1K-10KHz, chu kỳ 0-100%
Điều chỉnh tốc độ điện áp tương tự:
0-5V
Làm nổi bật:

Trình điều khiển DC không chổi than 500w

,

Trình điều khiển Dc không chổi than 50w

,

Bộ điều khiển động cơ không chổi than 500w

Mô tả sản phẩm
Mô tả Sản phẩm

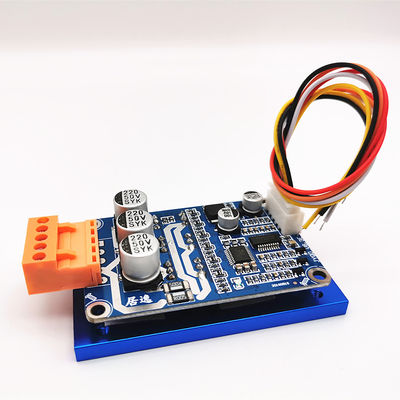

JYQD-V8.5E-H là bo mạch điều khiển PWM động cơ BLDC kích thước rất nhỏ gọn với bộ tản nhiệt, đầu nối, dây dẫn và các chức năng tiêu chuẩn cần thiết, giá cả ưu đãi và hiệu suất đáng tin cậy cạnh tranh cho các ứng dụng công nghiệp và thương mại.
Nó được áp dụng rộng rãi bởi các khách hàng trên toàn thế giới trong gần 8 năm, thiết kế trưởng thành và ổn định có thẩm quyền cho nhiều ứng dụng.
Bảng điều khiển động cơ bldc 18-50V 500W JYQD-V8.5E-H 0
MÔ HÌNH SỐ.
JYQD-V8.5E-H
NHIỆT ĐỘ HOẠT ĐỘNG
-20—85 ℃
ĐIỆN ÁP ĐẦU VÀO
18-50VDC
CÔNG VIỆC TỐI ĐA HIỆN TẠI
17A
QUY ĐỊNH TỐC ĐỘ PWM
Tần số PWM: 1K-10KHz, 0-100% vòng xoay
QUY ĐỊNH TỐC ĐỘ ĐIỆN ÁP ANALOG
0-5V
Bảng điều khiển động cơ bldc 18-50V 500W JYQD-V8.5E-H 1
Bảng điều khiển động cơ bldc 18-50V 500W JYQD-V8.5E-H 2
Bảng điều khiển động cơ bldc 18-50V 500W JYQD-V8.5E-H 3
Nguyên tắc ứng dụng
1: Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi như quy định.
2:Bảng điều khiển này được sử dụng cho động cơ không chổi than 3 pha không cảm biến, nhưng không phù hợp cho tất cả các động cơ không chổi than 3 pha cảm biến trực tiếp.Nếu hiệu quả truyền động không tốt (như khởi động chập chờn, đảo chiều, dòng làm việc không tải của động cơ quá lớn, tốc độ không ổn định, hiệu suất thấp và không thể khởi động có tải.) Khách hàng có thể điều chỉnh điện trở và điện dung của board driver tùy theo tình hình thực tế để đạt hiệu quả lái xe tốt nhất (liên hệ để được hướng dẫn)

  •

3:JYQD-V8.5E-H là bo mạch điều khiển động cơ BLDC không cảm biến với tản nhiệt, đầu nối, dây, nó có thể điều khiển động cơ BLDC dưới 700W, nhưng cần thông gió bình thường.
4:Chân "5V" trên bo mạch trình điều khiển bị cấm kết nối với thiết bị nguồn bên ngoài. Nó chỉ phù hợp với chiết áp bên ngoài hoặc công tắc để điều chỉnh tốc độ, đảo chiều và hoạt động xoáy đơn.
5: Xin lưu ý rằng bo mạch trình điều khiển JYQD-V8.5E-H không có bảo vệ chống kết nối ngược, nó sẽ làm hỏng bo mạch trình điều khiển vĩnh viễn nếu kết nối ngược cực.

Bảng điều khiển động cơ bldc 18-50V 500W JYQD-V8.5E-H 4
Bảng điều khiển động cơ bldc 18-50V 500W JYQD-V8.5E-H 5
Mô tả hệ thống dây điện
1. Contrcảng ol
5V - Điện áp đầu ra bên trong bảng điều khiển, cho chiết áp bên ngoài hoặc công tắc để điều chỉnh tốc độ và hoạt động đảo chiều
Z / F -Các cổng điều khiển hướng xoay.Kết nối mức cao “5V” là hướng thuận, kết nối với GND là hướng ngược lại.
VR—Cổng điều khiển tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1V -5V, Điện trở đầu vào là 20K Ohm, kết nối vớiGND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1K-10KHz;Chu kỳ nhiệm vụ 0-100%
M-Tốc độ đầu ra tín hiệu xung
GND—Được sử dụng cho kiểm soát nội bộ của bảng điều khiển

2. Cổng nguồn
MA ---- pha động cơ A
MB ---- pha động cơ B
MC---- pha động cơ C

GND---- DC-
VCC---- DC +

3: Nhận xét
1.Sử dụng dây được bảo vệ nếu bảng trình điều khiển có khoảng cách hơn 50 cm từ động cơ, nếu không, nó có thể dẫn đếnlái xe bất thường, ảnh hưởng đến việc sử dụng bình thường.
2. Khoảng cách cổng điều khiển: 2,54mm, Khoảng cách cổng nguồn: 3,96 mm
3. Chú ý đến lớp cách nhiệt giữa MOSFET trình điều khiển và bộ tản nhiệt hoặc tấm lắp đặt.


Kích thước tổng thể

Kích thước bảng có thể tùy chỉnh theo yêu cầu của bạn.
Bảng điều khiển động cơ bldc 18-50V 500W JYQD-V8.5E-H 6

Vui lòng liên hệ với chúng tôi nếu bạn cần hỗ trợ kỹ thuật.
Dịch vụ OEM, ODM có sẵn!
