Thông tin chi tiết sản phẩm:
|
| Điện áp định mức: | 24 V | Đánh giá hiện tại: | 7a |
|---|---|---|---|
| Tốc độ của xe gắn máy: | 22000 vòng / phút | Động cơ lái xe: | Động cơ DC không chổi than 3 pha |
| ổ bi: | Vòng bi tốc độ cao NMB | Tiếng ồn: | 80 dB |
| Khối lượng tịnh: | 490 g | Cấp IP: | IP 54 |
| Điểm nổi bật: | Quạt làm mát không chổi than 24 v,quạt làm mát một chiều 24 v,quạt làm mát ly tâm |
||

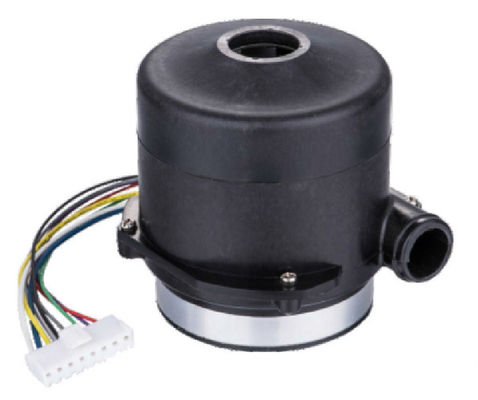

Máy thở 24VDC, máy bơm không khí, thiết bị làm mát Máy thổi khí không chổi than với ổ bi NBM
1: Các tính năng của máy thổi khí DC không chổi than:
1: Ổ bi tốc độ cao, chuyên dụng (NMB) tốc độ cao cung cấp tuổi thọ lâu dài và tiếng ồn thấp hơn
2: Đầu ra áp suất và luồng không khí cao nhờ thiết kế kích thước nhỏ gọn
3: Hiệu suất cao, hiệu quả hơn nhiều so với máy thổi động cơ chổi than
4: Độ tin cậy cao, bộ điều khiển chuyên biệt giúp làm việc đáng tin cậy hơn
5: Thông minh cao, điều chỉnh tốc độ PWM, đảo ngược tích cực, phản hồi tín hiệu PG, điều khiển thông minh
2: Ứng dụng máy thổi khí DC không chổi than:
1: đệm khí đệm
2: Ống kính gần nhất thông minh
3: Hút đờm dãi bằng điện
4: Hệ thống thông gió trung tâm
5: Máy lọc không khí
6: Máy sấy tay
7: Máy tạo bọt khí
8: Thiết bị thông gió
9: Máy hút bụi
10: máy thở
11: máy bơm không khí
12: Thiết bị làm mát
3: Thông số sản phẩm
| Mô hình | OWB9290-24 | OWB9290-48 |
| Điện áp định mức | 24VDC | 48VDC |
| Định mức hiện tại (mở) | 7A | 3,9A |
| Luồng không khí (mở) | 33 triệu3/ H | 35 triệu3/ H |
| Tốc độ động cơ (mở) | 22000 vòng / phút | 24000RPM |
| Định mức hiện tại (đóng) | 3,4A | 2.2A |
| Áp suất không khí (đóng) | 10,5kPa | 12kPa |
| Tốc độ động cơ (đóng) | 25800 vòng / phút | 27300RPM |
| Cực động cơ | 4 | 4 |
| Chống pha | 0,82 Ohm | 1,53 Ohm |
| Tiếng ồn | 80 dBA | 80 dBA |
| Vòng bi | Vòng bi tốc độ cao NMB | |
| Động cơ lái xe | Động cơ DC không chổi than 3 pha | |
| Góc cảm biến Hall | 120 ° | |
| RPM-Pulse | 1 Hz = 30 vòng / phút | |
| Loại quanh co | Đồng bằng | |
| Điện áp chịu được quanh co | 500VDC (1 phút) | |
| Lớp cách nhiệt | Lớp F | |
| Trọng lượng máy thổi | 490 g | |
| Cấp IP | IP54 | |
| Nhiệt độ hoạt động | -20 ℃ ~ 50 ℃ | |
| Tuổi thọ (dưới 40 ℃) | 10000 giờ | |
4: Hiệu suất sản phẩm
Chu kỳ chuyển đổi máy thổi DC không chổi than OWB9290
Máy thổi DC không chổi than OWB9290 Đường cong hiệu suất
5: Kích thước tổng thể
6: Sơ đồ đấu dây
| Pin 4 | Đỏ | + 5V |
| Pin 5 | Màu tím | Hội trường A |
| Pin 6 | màu xanh lá | Hội trường B |
| Pin 7 | Màu xám | Hội trường C |
| Pin 8 | Đen | GND |
| Ghim 1 | Màu vàng | Pha động cơ A |
| Pin 2 | Màu xanh da trời | Pha động cơ B |
| Pin 3 | trắng | Pha động cơ C |
7: Sự chú ý
1: Không làm việc dưới áp suất không khí tối đa, luồng không khí quá nhỏ ở áp suất không khí tối đa, và không an toàn cho việc sử dụng.
2: Thêm một bộ lọc gắn vào cửa nạp làm cho vòng bi quạt gió có tuổi thọ cao hơn.
3: Hướng quay đúng là CCW
4: Không sử dụng quạt ở nhiệt độ cao, độ ẩm cao, từ trường cao
5: Vui lòng sử dụng nguồn điện phù hợp cho quạt gió.
6: Vui lòng liên hệ với chúng tôi để biết mô hình trình điều khiển / trình điều khiển suitbale.
