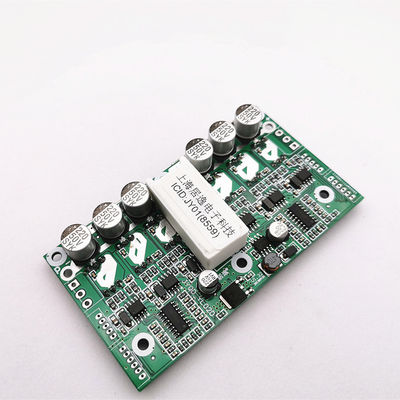

Ván trượt điện 15A 3 pha BLDC Bảng điều khiển động cơ

MOQ: 1 bộ
giá bán: negotiable
bao bì tiêu chuẩn: Túi PE + thùng carton
Thời gian giao hàng: 5-10 ngày
phương thức thanh toán: T / T, L / C, Paypal
khả năng cung cấp: 1000 bộ / ngày
thông tin chi tiết
Mô tả sản phẩm
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
JUYI
Số mô hình
JYQD-YL02D
Điện áp làm việc:
12-36Vdc
Ổ đĩa điện:
500W / động cơ
Kiểm soát tốc độ PWM:
Chu kỳ thuế 0-100%
Đầu ra tín hiệu xung tốc độ:
Đúng
Màu sắc:
màu xanh lá
Nhiệt độ hoạt động.:
-20 - 85oC
Làm nổi bật:

Bảng điều khiển động cơ BLDC 3 pha

,

Bảng điều khiển động cơ BLDC 15A

,

Bảng điều khiển BLDC ván trượt điện

Mô tả sản phẩm
12-36VDC 15A 3 pha BLDC Động cơ điều khiển kép / bộ điều khiển cho xe lăn / ván trượt điện

Tổng quat
Chi tiết nhanh
Nguồn gốc:
Giang Tô, Trung Quốc
Thương hiệu:
JUYI
Số mô hình:
JYQD-YL02D (8559)
Điện áp làm việc:
12-36VDC
Chế độ ổ đĩa:
Động cơ kép truyền động
Dòng điện làm việc tối đa:
15A / động cơ
Công suất động cơ đơn:
540W

Đóng gói & Giao hàng

Đơn vị bán:
Một vật thể
Kích thước gói đơn:
10X8X4 cm
Tổng trọng lượng đơn:
0,060 kg
Thời gian dẫn:
Số lượng (miếng) 1 - 1000 > 1000
Ước tínhThời gian (ngày) 15 Được thương lượng

Mô tả Sản phẩm

JYQD-YL02D là bo mạch điều khiển động cơ BLDC có kích thước rất nhỏ gọn với các chức năng tiêu chuẩn cần thiết, giá thành ưu đãi và hiệu suất đáng tin cậy có khả năng cạnh tranh cho các ứng dụng công nghiệp và thương mại.

Nó được áp dụng rộng rãi bởi các khách hàng trên toàn thế giới gần như trong 5 năm, thiết kế trưởng thành và ổn định có thẩm quyền cho nhiều ứng dụng.
Ván trượt điện 15A 3 pha BLDC Bảng điều khiển động cơ 0
MÔ HÌNH SỐ.
JYQD-YL02D (8559)
NHIỆT ĐỘ HOẠT ĐỘNG
-20—85 ℃
VẬN HÀNH ĐIỆN ÁP
12V-36VDC
CÔNG VIỆC HIỆN TẠI
15A
QUY ĐỊNH TỐC ĐỘ PWM
Tần số PWM: 1K-10KHz, 0-100% vòng xoay
QUY ĐỊNH TỐC ĐỘ ĐIỆN ÁP ANALOG
0-5V
Ván trượt điện 15A 3 pha BLDC Bảng điều khiển động cơ 1
Ván trượt điện 15A 3 pha BLDC Bảng điều khiển động cơ 2
Ván trượt điện 15A 3 pha BLDC Bảng điều khiển động cơ 3
Hướng dẫn ứng dụng

1: Bộ điều khiển này có thể điều khiển hai động cơ cùng một lúc, có thể điều khiển đơn hoặc kép.

2: Nó có chức năng phanh công suất phản kháng, mạch nhả bảo vệ sạc ngược phanh, có thể được điều khiển MCU,


3: Tcổng "5V" trên bảng có thể cung cấp dòng điện 300mA cho MCU bên ngoài


  •




4: JYQD-YL02D là bo mạch điều khiển không có vỏ và tản nhiệt, nó có thể điều khiển động cơ BLDC dưới 100W mà không cần bất kỳ tản nhiệt nào, nhưng cần thông gió bình thường.


5: Động cơ BLDC cảm ứng hiệu ứng Hall khác nhau có trình tự dây Hall khác nhau, vui lòng kết hợp tốt trước khi truyền động tải.



6: Thêm tản nhiệt nếu công suất lớn hơn 100W và giữ điều kiện tản nhiệt tốt cho bo mạch.
Ván trượt điện 15A 3 pha BLDC Bảng điều khiển động cơ 4
Ván trượt điện 15A 3 pha BLDC Bảng điều khiển động cơ 5
Mô tả hệ thống dây điện

1. Contrcảng ol



GND:Chỉ dành cho tín hiệu điều khiển VR:Điều chỉnh tốc độ, (điều chỉnh tốc độ tuyến tính 0-2,5V hoặc 0-5V). Tần số PWM: 1K-5KHz. ZF:Điều khiển tiến và lùi (mức cao 5V hoặc mức thấp 0V, nếu bạn sử dụng MCU 3.3V, bạn cần điều chỉnh thành 5V) M:tốc độ đầu ra tín hiệu xung EL:chức năng phanh, phanh tuyến tính 0-2,5V hoặc 0-5V 5V:Nguồn điện 5V cho thiết bị điều khiển bên ngoài (≤300mA)


2. Cổng nguồn
MA ---- pha động cơ A
MB ---- pha động cơ B
MC---- pha động cơ C
P- ---- DC-
P +---- DC +
3: Cổng cảm biến Hall
Hà--- Hội trường a
Hb--- Hội trường b
Hc--- Hội trường c
GND--- GND
5V--- Đầu vào 5V
4: Nhận xét
1.Sử dụng dây được bảo vệ nếu bảng trình điều khiển có khoảng cách hơn 50 cm từ động cơ, nếu không, nó có thể dẫn đếnlái xe bất thường, ảnh hưởng đến việc sử dụng bình thường.
2. Khoảng cách cổng điều khiển: 2,54mm, pha động cơ: 3,96 mm
3. Chú ý đến lớp cách nhiệt giữa MOSFET trình điều khiển và bộ tản nhiệt hoặc tấm lắp đặt.

Ván trượt điện 15A 3 pha BLDC Bảng điều khiển động cơ 6

Kích thước tổng thể

Kích thước bảng có thể tùy chỉnh theo yêu cầu của bạn.
Ván trượt điện 15A 3 pha BLDC Bảng điều khiển động cơ 7


Vui lòng liên hệ với chúng tôi nếu bạn cần hỗ trợ kỹ thuật.

Dịch vụ OEM, ODM có sẵn!
