| MOQ: | 5 bộ |
| giá bán: | negotiable |
| bao bì tiêu chuẩn: | đóng gói tiêu chuẩn |
| Thời gian giao hàng: | 5-25 ngày |
| phương thức thanh toán: | T / T, L / C |
| khả năng cung cấp: | 300 bộ / ngày |

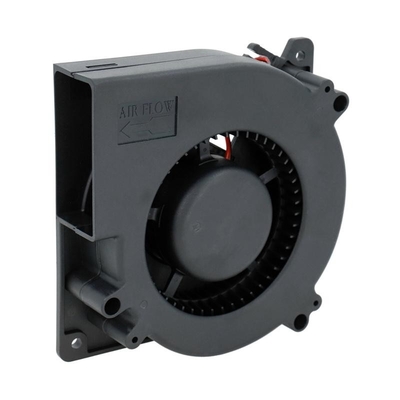

Cánh quạt chia quạt 225-86 Động cơ quạt Dc Quạt ly tâm BLDC
1: Tính năng máy thổi khí DC không chổi than:
1: Vòng bi tốc độ cao, chuyên dụng (NMB) mang lại tuổi thọ lâu dài và tiếng ồn thấp hơn
2: Đầu ra áp suất và luồng không khí cao nhờ thiết kế kích thước nhỏ gọn
3: Hiệu quả cao, hiệu quả hơn nhiều so với quạt gió động cơ chổi than
4: Độ tin cậy cao, bộ điều khiển chuyên dụng giúp hoạt động đáng tin cậy hơn
5: Thông minh cao, điều chỉnh tốc độ PWM, đảo ngược tích cực, phản hồi tín hiệu PG, điều khiển thông minh
2:
|
Vật chất
|
Cánh quạt làm bằng PA66
|
|
Ổ đỡ trục
|
ổ bi
|
|
Kiểm soát tốc độ
|
Đầu vào điều khiển 0-5/10V hoặc PWM
|
|
Nhiệt độ làm việc
|
-40~ +60°C
|
|
Lớp cách nhiệt
|
b
|
|
lớp bảo vệ
|
IP55
|
|
Phê duyệt
|
CCC, CE
|
3: Thông số sản phẩm
| Người mẫu | OWB9290-24 | OWB9290-48 |
| Điện áp định mức | 24VDC | 48VDC |
| Dòng định mức (mở) | 7A | 3.9A |
| Lưu lượng không khí (mở) | 33M3/H | 35M3/H |
| Tốc độ động cơ (mở) | 22000 vòng / phút | 24000RPM |
| Dòng điện định mức (đã đóng) | 3.4A | 2.2A |
| Áp suất không khí (đã đóng) | 10,5kPa | 12kPa |
| Tốc độ động cơ (đã đóng) | 25800 vòng/phút | 27300RPM |
| cực động cơ | 4 | 4 |
| điện trở pha | 0,82 Ôm | 1,53 Ôm |
| Tiếng ồn | 80dBA | 80dBA |
| Vòng bi | Vòng bi tốc độ cao NMB | |
| động cơ lái xe | Động cơ DC không chổi than 3 pha | |
| Góc cảm biến hội trường | 120° | |
| RPM-Pulse | 1Hz=30rpm | |
| loại quanh co | đồng bằng | |
| Điện áp chịu được cuộn dây | 500VDC (1 phút ) | |
| Lớp cách nhiệt | Lớp F | |
| trọng lượng máy thổi | 490 gam | |
| lớp IP | IP54 | |
| nhiệt độ hoạt động | -20℃~ 50℃ | |
| Tuổi thọ (dưới 40℃) | 10000 giờ | |
Không khí DC không chổi than sê-ri OWB9290 quạt gió
4: Hiệu suất sản phẩm
Thời gian chuyển mạch của quạt DC không chổi than OWB9290
Quạt DC không chổi than OWB9290 Đường cong hiệu suất
5: Kích thước tổng thể
6: Sơ đồ nối dây
| Ghim 4 | Màu đỏ | +5V |
| Chốt 5 | Màu đỏ tía | Sảnh A |
| Chốt 6 | màu xanh lá | Sảnh B |
| Chốt 7 | Xám | Sảnh C |
| Ghim 8 | Màu đen | GND |
| Ghim 1 | Màu vàng | Động cơ pha A |
| Ghim 2 | Màu xanh da trời | Động cơ pha B |
| Chốt 3 | Trắng | Động cơ pha C |
7: Sự chú ý
1: Không hoạt động dưới áp suất không khí tối đa, luồng không khí quá nhỏ ở áp suất không khí tối đa và không an toàn khi sử dụng.
2: Thêm một bộ lọc gắn vào đầu vào làm cho quạt gió có tuổi thọ cao hơn.
3: Hướng quay chính xác là CCW
4: Không sử dụng quạt gió ở nhiệt độ cao, độ ẩm cao, từ trường cao
5: Vui lòng sử dụng nguồn điện phù hợp cho quạt gió.
6: Vui lòng liên hệ với chúng tôi để biết mô hình trình điều khiển/bộ điều khiển phù hợp.
|
|
