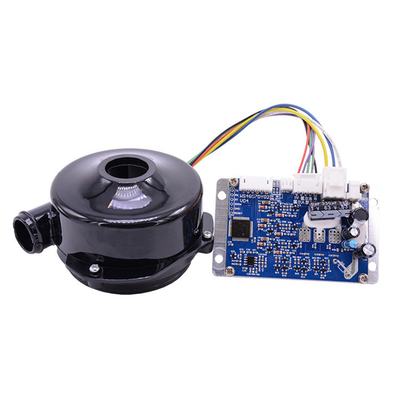

Thông tin chi tiết sản phẩm:
|
| Điện áp định mức: | 12Vdc | Đánh giá hiện tại: | 6,5A |
|---|---|---|---|
| Động cơ lái xe: | Động cơ không chổi than 3 pha | Góc cảm biến hội trường: | 120 ° |
| Tiếng ồn: | 80dB | Tốc độ của xe gắn máy: | 24000 vòng / phút |
| Lớp IP: | IP54 | Khối lượng tịnh: | 400g |
| Điểm nổi bật: | Quạt thổi Dc chống nước,Quạt thổi công nghiệp 24000RPM,Quạt làm mát IP54 Dc |
||
1: Tính năng máy thổi khí DC không chổi than:
1. Mức độ chống nước: IPX5~IP67, quạt có thể hoạt động trong môi trường ẩm ướt, ngoài trời hoặc dưới nước với lớp bảo vệ chống thấm nước.
2. Dây dẫn: 2 dây (dây đỏ: dương; dây đen: âm)
3 dây (đỏ: dương; đen: âm; vàng: PWM)
4 dây (đỏ: dương; đen: âm; Vàng: PWM; trắng: FG)
3. Chức năng bổ sung: tự động khởi động lại, tốc độ kiểm soát nhiệt độ, phát hiện tốc độ, cảnh báo dừng, chống nước, v.v.
4. Chúng tôi mặc định chiều dài dây 220mm không có đầu nối, có thể được tùy chỉnh theo yêu cầu của bạn.chúng tôi chỉ cần hình ảnh của đầu nối và thứ hạng của dây để xác nhận.
2: Ứng dụng máy thổi khí DC không chổi than:
1: Đệm đệm khí
2: Tủ đựng đồ thông minh
3: Máy hút đờm truyền động bằng điện
4: Hệ thống thông gió trung tâm
5: Máy lọc không khí
6: Máy sấy tay
7: Máy tạo bọt khí
8: Thiết bị thông gió
9: Máy hút bụi
10: máy thở
11: máy bơm không khí
12: Thiết bị làm mát
3: Thông số sản phẩm
| Người mẫu | OWB9250-240 | OWB9250-220 |
| Điện áp định mức | 24VDC | 24VDC |
| Dòng định mức (mở) | 6,5A | 5A |
| Lưu lượng không khí (mở) | 42M3/H | 37M3/H |
| Tốc độ động cơ (mở) | 24000 vòng / phút | 22000RPM |
| Dòng điện định mức (đã đóng) | 2.3A | 2.2A |
| Áp suất không khí (đã đóng) | 8kPa | 6,8kPa |
| Tốc độ động cơ (đã đóng) | 28500 vòng/phút | 26500RPM |
| cực động cơ | 4 | 4 |
| điện trở pha | 0,62 Ôm | 0,66 Ôm |
| Tiếng ồn | 80dBA | 80dBA |
| Vòng bi | Vòng bi tốc độ cao NMB | |
| động cơ lái xe | Động cơ DC không chổi than 3 pha | |
| Góc cảm biến hội trường | 120° | |
| RPM-Pulse | 1Hz=30rpm | |
| loại quanh co | đồng bằng | |
| Điện áp chịu được cuộn dây | 500VDC (1 phút ) | |
| Lớp cách nhiệt | Lớp F | |
| trọng lượng máy thổi | 400 g | |
| lớp IP | IP54 | |
| nhiệt độ hoạt động | -20℃~ 50℃ | |
| Tuổi thọ (dưới 40℃) | 10000 giờ | |
4: Hiệu suất sản phẩm
OWB925024VDCkhông chổi thanchu kỳ đảo chiều quạt gió
Quạt DC không chổi than OWB9250 Đường cong hiệu suất
5: Kích thước tổng thể
6: Sơ đồ nối dây
| Ghim 4 | Màu đỏ | +5V |
| Chốt 5 | Màu đỏ tía | Sảnh A |
| Chốt 6 | màu xanh lá | Sảnh B |
| Chốt 7 | Xám | Sảnh C |
| Ghim 8 | Màu đen | GND |
| Ghim 1 | Màu vàng | Động cơ pha A |
| Ghim 2 | Màu xanh da trời | Động cơ pha B |
| Chốt 3 | Trắng | Động cơ pha C |
7: Sự chú ý
1: Không hoạt động dưới áp suất không khí tối đa, luồng không khí quá nhỏ ở áp suất không khí tối đa và không an toàn khi sử dụng.
2: Thêm một bộ lọc gắn vào đầu vào làm cho quạt gió có tuổi thọ cao hơn.
3: Hướng quay chính xác là CCW
4: Không sử dụng quạt gió ở nhiệt độ cao, độ ẩm cao, từ trường cao
5: Vui lòng sử dụng nguồn điện phù hợp cho quạt gió.
