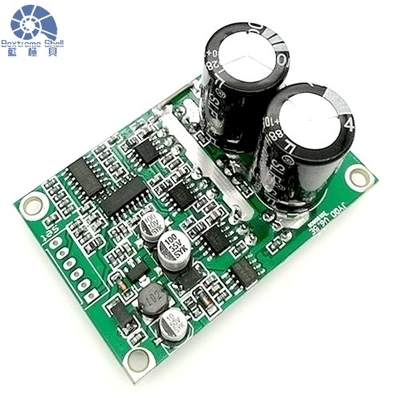

Bextreme Shell 700W Driver BLDC không cảm biến với điều khiển tốc độ PWM cho máy bơm nước quạt điện và máy thổi...

Làm ơn lấy dữ liệu kỹ thuật. Nhấp vào đây

Các thông số của sản phẩm

Ghi chú về ứng dụng

1Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi của bảng điều khiển như đã chỉ định.

2.JYQD-V6.5E bàn điều khiển là bàn trống không có nhà chứa và thùng lọc nhiệt. Nếu công suất của động cơ dưới 60W, nó không cần phải thêm thùng lọc nhiệt,Nó chỉ cần đảm bảo thông gió bình thường và cách nhiệt tốt. Nếu sức mạnh của động cơ hơn 100W, nó phải thêm heatsink như sơ đồ dưới đây.

3Cổng đầu ra 5V trên bảng điều khiển cấm kết nối thiết bị bên ngoài. Nó chỉ áp dụng cho điện áp bên ngoài và công tắc của bảng điều chỉnh tốc độ và đảo ngược.

4. Bảng điều khiển này được sử dụng choĐộng cơ 3 pha không chải, không cảm biến, nhưng không phù hợp với tất cả các động cơ không bộ cảm biến 3 pha không bàn chải trực tiếp.tốc độ không ổn định, hiệu suất thấp và không thể khởi động với tải.) Khách hàng có thể điều chỉnh sức đề kháng và dung lượng của bảng điều khiển theo tình huống thực tế để đạt được hiệu quả lái xe tốt nhất.

5Xin lưu ý rằng bảng điều khiển JYQD-V6.5E không có bảo vệ kết nối ngược, nó sẽ làm hỏng vĩnh viễn bảng điều khiển nếu kết nối cực ngược.

6. Các đầu cuối Signal trên bảng điều khiển JYQD-V6.5E là tín hiệu đầu ra xung tốc độ động cơ (bản xuất đẩy- kéo), và dòng đầu ra tối đa là dưới 5mA.

Thông tin chi tiết về hệ thống dây

1- Cổng điện.

MA----phase động cơ A

MB---- giai đoạn vận động B

MC---- giai đoạn vận động C

GND----DC-

VCC----DC +

2- Cổng điều khiển.

5V----- Điện áp đầu ra bên trong bảng điều khiển

Tín hiệu ---- Cổng đầu ra tín hiệu xung động cơ, tín hiệu xung 5V.

Z/FKết nối 5V mức cao hoặc không kết nối là hướng đi về phía trước, kết nối 0V mức thấp hoặc kết nối với GND là hướng ngược.

VR---- cổng điều khiển tốc độ. điện áp tương tự quy định tốc độ tuyến tính 0.1v -5V, Kháng input là 20K Ohm, kết nối với GND khi input PWM điều chỉnh tốc độ, PWM tần số:1-20KHZ; chu kỳ làm việc 0-100%

GNDSử dụng để điều khiển nội bộ bảng điều khiển

Vòng xoắnĐể bắt đầu sử dụng điều chỉnh mô-men xoắn, hãy chắc chắn loại bỏ các kháng cự cho mô-men xoắn cố định trên bảng trước khi sử dụng chức năng này (liên hệ với chúng tôi nếu bạn muốn sử dụng chức năng này trước khi sử dụng)

3Sử dụng dây bảo vệ nếu bảng lái xe cách máy hơn 50 cm, nếu không nó có thể dẫn đến lái xe bất thường, ảnh hưởng đến việc sử dụng bình thường.

4- Khoảng cách cổng điều khiển: 2.54mm, Khoảng cách cổng nguồn:3.96 mm

5Chú ý đến cách điện giữa trình điều khiển MOSFET và thùng thu nhiệt hoặc tấm lắp đặt

Kích thước tổng thể

Hình ảnh lái xe

,

Câu hỏi thường gặp

1.Q: Tôi có thể đặt hàng mẫu?

Vâng, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.

2- Còn thời gian giao hàng thì sao?

Nó là chi tiêu 30 ngày thường sau khi bạn thực hiện thanh toán.

3- Ông có hỗ trợ công nghệ không?
Chúng tôi có khả năng nghiên cứu và phát triển mạnh mẽ, chúng tôi có thể cung cấp hỗ trợ công nghệ nếu bạn cần.

4Làm thế nào để vận chuyển cho chúng tôi?
Chúng tôi sẽ gửi hàng cho bạn theo DHL hoặc UPS hoặc FEDEX vv

5Làm thế nào tôi biết sản phẩm phù hợp với tôi?
Frist, bạn cần cung cấp cho chúng tôi thông tin chi tiết hơn về sản phẩm. chúng tôi sẽ đề nghị các mục cho bạn theo yêu cầu của bạn về thông số kỹ thuật. sau khi bạn xác nhận, chúng tôi sẽ cung cấp cho bạn một số thông tin chi tiết về sản phẩm.chúng tôi sẽ chuẩn bị các mẫu cho bạn. chúng tôi cũng sẽ cung cấp một số tiền mặt tốt theo việc sử dụng sản phẩm của bạn.
