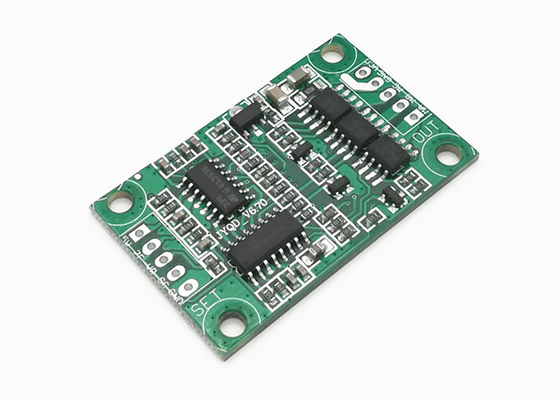

Bộ điều khiển động cơ điện không chổi than JYQD-V6.7 50W 24V 3A có điều khiển tốc độ

Sê-ri JYQD-V 6 là bảng điều khiển phù hợp với động cơ DC không chổi than ba pha (không có cảm biến Hall), cấu trúc hoàn chỉnh nhưng đầy đủ chức năng, hoạt động ổn định và tuổi thọ cao.Nó có các chức năng điều chỉnh tốc độ PWM, bảo vệ điện áp cao và thấp và đầu ra tín hiệu xung tốc độ.Được sử dụng rộng rãi trong quạt, dây chuyền phân loại tự động, quạt gió và máy bơm nước điện tử.Chúng tôi cung cấp dịch vụ tùy chỉnh và hỗ trợ kỹ thuật.

JYQD-V6.7 là bảng điều khiển động cơ BLDC có kích thước rất nhỏ gọn với các chức năng tiêu chuẩn cần thiết, giá cả hợp lý và hiệu suất đáng tin cậy có khả năng cạnh tranh cho các ứng dụng công nghiệp và thương mại. Nó được khách hàng trên toàn thế giới áp dụng rộng rãi trong gần 8 năm, thiết kế hoàn thiện và ổn định của nó có thẩm quyền cho nhiều ứng dụng.

Tham số

Những bức ảnh

Mô tả hệ thống dây điện

1. Cổng nguồn

MA---- pha động cơ A

MB---- pha động cơ B

MC---- pha động cơ C

GND----DC-

VCC----DC +

2. Cổng điều khiển

5V----- Điện áp đầu ra bên trong bảng điều khiển

SC---- Cổng ra tín hiệu xung tốc độ động cơ, tín hiệu xung 5V.

Z/F---- Các cổng điều khiển hướng quay.Kết nối mức cao “5V” hoặc không kết nối là hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại.

thực tế ảo---- Cổng điều khiển tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%

GND—Được sử dụng cho điều khiển nội bộ bảng Drive

3. Sử dụng dây được che chắn nếu bảng điều khiển cách động cơ hơn 50 cm, nếu không có thể dẫn đến lái xe bất thường, ảnh hưởng đến việc sử dụng bình thường.

4. Khoảng cách cổng điều khiển: 2,54mm, Khoảng cách cổng nguồn: 2,54mm

5. Chú ý đến lớp cách điện giữa MOSFET của trình điều khiển và bộ tản nhiệt hoặc tấm lắp đặt

Ghi chú ứng dụng

1. Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi của bảng điều khiển như đã chỉ định.

2. Bảng điều khiển JYQD-V6.7 là bảng trống không có vỏ và tản nhiệt.Nếu công suất của động cơ dưới 36W thì không cần thêm tản nhiệt, chỉ cần đảm bảo thông gió bình thường và cách nhiệt tốt.

3. Cổng đầu ra 5V trên bảng điều khiển cấm kết nối thiết bị bên ngoài.Nó chỉ áp dụng cho chiết áp bên ngoài và công tắc của bảng để điều chỉnh tốc độ và đảo chiều.

4. Bảng điều khiển này được sử dụng choĐộng cơ không chổi than 3 pha không cảm biến, nhưng không phù hợp với tất cả các động cơ không chổi than 3 pha trực tiếp.Nếu hiệu quả lái xe không tốt (chẳng hạn như khởi động giật, đảo chiều, dòng làm việc không tải của động cơ quá lớn, tốc độ không ổn định, hiệu quả thấp và không thể khởi động khi có tải.) Khách hàng có thể điều chỉnh điện trở và điện dung của bảng điều khiển theo tình hình thực tế để đạt được hiệu quả điều khiển tốt nhất (xem tệp đính kèm để biết cách thực hiện điều chỉnh)

5. Xin lưu ý rằng bảng điều khiển JYQD-V6.7 không có chức năng bảo vệ kết nối chống đảo ngược, nó sẽ làm hỏng vĩnh viễn bảng điều khiển nếu kết nối ngược cực.

6. Đầu cuối “SC” trên bo mạch điều khiển JYQD-V6.7 là tín hiệu đầu ra xung tốc độ động cơ (đầu ra kéo đẩy) và dòng điện đầu ra tối đa nhỏ hơn 5mA.

Kích thước tổng thể
