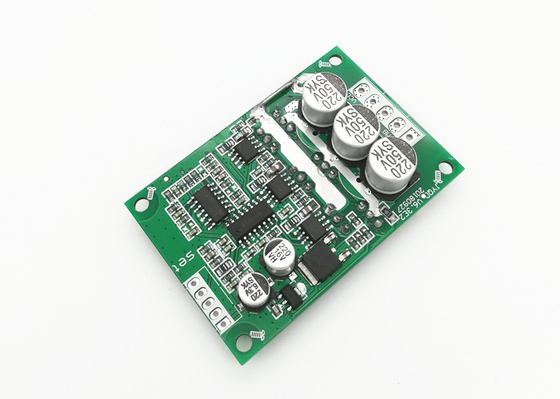

Bảng điều khiển động cơ không chổi than DC 500W đầu vào 24V cho dụng cụ điện

Bảng điều khiển động cơ không chổi than DC, Điện áp đầu vào 12V-36V, Phạm vi điều khiển tốc độ 0-100%

Bảng điều khiển động cơ không chổi than JYQD-V6.3E2 DC, còn được gọi là Bảng điều khiển BLDC, là Bảng điều khiển động cơ không chổi than dòng điện trực tiếp với kích thước 63mm*42,5mm*17mm.Nó có độ chính xác điều chỉnh tốc độ ấn tượng là ± 0,5%, phạm vi điều chỉnh tốc độ là 1:100 và phạm vi kiểm soát tốc độ là 0-100%.Bảng cung cấp một cách đáng tin cậy và hiệu quả để điều khiển động cơ không chổi than DC cho các ứng dụng khác nhau.

Đặc trưng:

• Bảng điều khiển động cơ không chổi than DC
• Bảng điều khiển động cơ không chổi than hiện tại trực tiếp
• Bảng điều khiển không chổi than động cơ DC
• Chế độ kiểm soát tốc độ:PWM/Điện áp
• Tần số PWM:1-20KHz
• Kích cỡ:63mm * 42,5mm * 17mm
• Độ chính xác điều chỉnh tốc độ:±0,5%
• Phạm vi kiểm soát tốc độ:0-100%

Các ứng dụng:

Bảng điều khiển DC không chổi than JUYI JYQD-V6.3E2 là một giải pháp hoàn hảo cho các ứng dụng bảng điều khiển động cơ không chổi than hiện tại trực tiếp.Nó có chế độ điều khiển tốc độ PWM/Điện áp với Chu kỳ nhiệm vụ PWM là 0-100%, Độ chính xác điều khiển tốc độ là ± 0,5%, phạm vi Nhiệt độ làm việc là -20℃~+85℃ và Phạm vi điều khiển tốc độ là 0-100 %.Bảng điều khiển DC không chổi than này được sản xuất tại Trung Quốc và mang lại độ ổn định và độ tin cậy tuyệt vời, khiến nó trở nên lý tưởng cho các ứng dụng công nghiệp và thương mại.

Bảng điều khiển DC không chổi than JUYI JYQD-V6.3E2 hoàn hảo cho các ứng dụng như rô-bốt, tự động hóa công nghiệp và sản xuất, nơi nhu cầu điều khiển tốc độ chính xác và đáng tin cậy là tối quan trọng.Nó cũng thích hợp cho các ứng dụng như hệ thống HVAC, máy bơm, thang máy và thiết bị y tế, nơi yêu cầu độ chính xác điều khiển tốc độ cao.Bảng điều khiển DC không chổi than cũng lý tưởng để sử dụng trong các ứng dụng như hệ thống chiếu sáng và điện, nơi yêu cầu kiểm soát tốc độ và mô-men xoắn.

Bảng điều khiển DC không chổi than JUYI JYQD-V6.3E2 là một lựa chọn lý tưởng cho các ứng dụng bảng điều khiển động cơ không chổi than hiện tại trực tiếp vì nó mang lại độ ổn định và độ tin cậy tuyệt vời.Nó cũng cung cấp một loạt các tính năng bao gồm chế độ điều khiển tốc độ PWM/Điện áp, Chu kỳ hoạt động của PWM là 0-100%, Độ chính xác điều khiển tốc độ là ± 0,5%, phạm vi Nhiệt độ làm việc là -20℃~+85℃ và Phạm vi kiểm soát tốc độ từ 0-100%.

Các thông số kỹ thuật:

Bản vẽ kích thước

sơ đồ vắt

1. Cổng điện

MA ---- pha động cơ A

MB ---- pha động cơ B

MC---- pha động cơ C

GND--DC-

VCC----DC +

2. cổng điều khiển

Z/F---- Các cổng điều khiển hướng quay.Kết nối mức cao “5V” hoặc không kết nối là hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại.

VR ---- Cổng điều khiển tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%

GND—Được sử dụng cho điều khiển nội bộ bảng Drive

5V ----- Điện áp đầu ra bên trong bảng điều khiển

Tín hiệu ---- Cổng ra tín hiệu xung tốc độ động cơ, tín hiệu xung 5V.

3. Sử dụng dây được che chắn nếu bảng điều khiển cách động cơ hơn 50 cm, nếu không có thể dẫn đến lái xe bất thường, ảnh hưởng đến việc sử dụng bình thường.

4. Khoảng cách cổng điều khiển: 2,54mm, Khoảng cách cổng nguồn: 3,96 mm

5. Hãy chú ý đến lớp cách điện giữa MOSFET của trình điều khiển và bộ tản nhiệt hoặc tấm lắp đặt.
