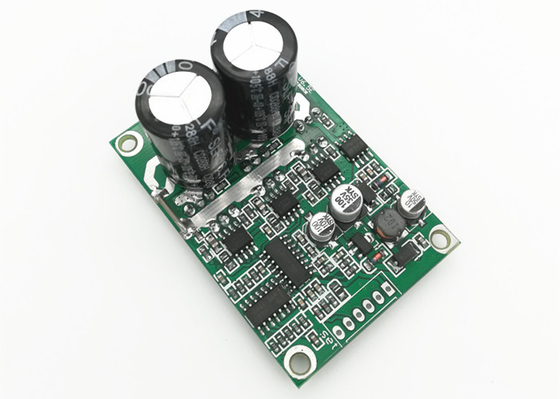

Bảng điều khiển động cơ không chổi than 700W DC với quy định tốc độ tần số PWM

Bảng điều khiển động cơ không chổi than DC với tần số PWM 1-20KHz & Nhiệt độ làm việc -20oC ~ + 85oC

Mô tả Sản phẩm:

Bảng điều khiển không chổi than dòng điện trực tiếp, còn được gọi là Bảng điều khiển không chổi than DC, là một trình điều khiển động cơ tiên tiến được thiết kế đặc biệt để điều khiển động cơ DC Brushless.Đây là Bảng mạch điều khiển BLDC hiệu suất cao, hiệu suất cao với độ chính xác điều chỉnh tốc độ vượt trội là ±0,5%.Nó hoàn toàn tương thích với nhiều dải điện áp đầu vào từ 36V đến 72V DC và có thể hỗ trợ dòng điện tối đa lên tới 16A.Bảng có kích thước nhỏ (63mm*42,5mm*33mm) và phạm vi điều khiển tốc độ là 0-100%.Nó được thiết kế để vận hành trơn tru và đáng tin cậy các động cơ không chổi than DC.

Đặc trưng:

• Tên sản phẩm:Bảng điều khiển DC không chổi than
• Điện áp đầu vào:36V-72V một chiều
• Chu kỳ nhiệm vụ PWM:0-100%
• Nhiệt độ làm việc:-20℃~+85℃
• Màu sắc:Màu xanh lá
• Kích cỡ:63mm * 42,5mm * 33mm
• Loại sản phẩm:Bảng điều khiển động cơ không chổi than DC
• Dòng sản phẩm:Bảng điều khiển BLDC

Sơ đồ hệ thống dây điện:

1. Cổng điều khiển

1. 5V ----- Điện áp đầu ra bên trong bảng điều khiển
2. Tín hiệu ---- Cổng ra tín hiệu xung tốc độ động cơ, tín hiệu xung 5V.
3. Z/F---- Các cổng điều khiển hướng quay.Kết nối mức cao “5V” hoặc không kết nối là hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại.
4. VR ---- Cổng điều khiển tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%
5. GND—Được sử dụng cho điều khiển nội bộ bảng Drive
6. Mô-men xoắn— Để bắt đầu sử dụng điều chỉnh mô-men xoắn, đảm bảo tháo các điện trở cho mô-men xoắn cố định trên bo mạch trước khi sử dụng chức năng này (liên hệ với chúng tôi nếu bạn muốn sử dụng chức năng này trước khi sử dụng)

2. Cổng nguồn

MA ---- pha động cơ A MB ---- pha động cơ B MC ---- pha động cơ C GND ---- DC-

VCC----DC +

3. Sử dụng dây được che chắn nếu bảng điều khiển cách động cơ hơn 50 cm, nếu không có thể dẫn đến lái xe bất thường, ảnh hưởng đến việc sử dụng bình thường.

4. Khoảng cách cổng điều khiển: 2,54mm, Khoảng cách cổng nguồn: 3,96 mm

5. Chú ý đến lớp cách điện giữa MOSFET của trình điều khiển và bộ tản nhiệt hoặc tấm lắp đặt.

Bản vẽ chiều:

Các ứng dụng:

Bảng điều khiển động cơ không chổi than JUYI JYQD-V6.5E DC là giải pháp hoàn hảo để điều chỉnh tốc độ chính xác của động cơ không chổi than DC.Bảng mạch điều khiển không chổi than DC này được thiết kế cẩn thận để đảm bảo độ chính xác cao với độ chính xác điều chỉnh tốc độ là ±0,5% và cung cấp điện áp hoạt động rộng 36V-72V và dòng điện tối đa 16A.Với kích thước 63mm*42,5mm*33mm, Bảng điều khiển không chổi than động cơ DC này nhỏ và gọn, giúp nó phù hợp với nhiều ứng dụng.JYQD-V6.5E cũng cung cấp dải nhiệt độ hoạt động rộng từ -20℃~+85℃, mang lại hiệu suất đáng tin cậy trong nhiều môi trường khác nhau.

Các thông số kỹ thuật:

tùy chỉnh:

Câu hỏi thường gặp:

Trả lời: Tên thương hiệu của Bảng điều khiển BLDC là JUYI.

Trả lời: Số Kiểu của Bảng điều khiển BLDC là JYQD-V6.5E.

Trả lời: Bảng điều khiển BLDC được sản xuất tại Trung Quốc.

Trả lời: Bảng điều khiển BLDC phù hợp với nhiều ứng dụng công nghiệp khác nhau, chẳng hạn như máy bơm nước, tự động hóa công nghiệp.
