Bảng mạch điều khiển động cơ 12V/24V DC BLDC dành cho điều khiển tự động

Mô tả Sản phẩm:

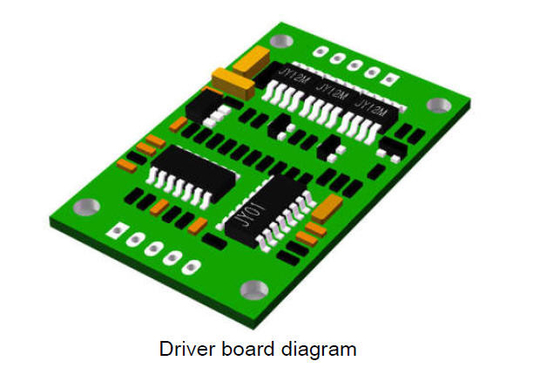

Bảng điều khiển không chổi than JYQD-V6.7 DC là bảng điều khiển DC không chổi than mạnh mẽ và linh hoạt được thiết kế cho các ứng dụng dòng điện một chiều.Nó có khả năng cung cấp dòng điện lên đến 3A và hoạt động trên cả điện áp đầu vào 12V và 24V DC.Nó có tính năng điều chỉnh tốc độ điện áp tương tự, cho phép người dùng điều chỉnh tốc độ của động cơ DC không chổi than của họ.Bảng mạch điều khiển DC không chổi than này lý tưởng cho nhiều ứng dụng như chế tạo người máy, máy móc tự động, v.v.

Đặc trưng:

• Tên sản phẩm:Bảng điều khiển động cơ không chổi than DC
• Nhiệt độ làm việc:-20℃~+85℃
• Phạm vi kiểm soát tốc độ:0-100%
• Màu sắc:Màu xanh lá
• Điều chỉnh tốc độ điện áp tương tự:Đúng
• Tần số PWM:1-20KHz
• Loại sản phẩm:Bảng điều khiển động cơ không chổi than hiện tại trực tiếp
• Loại sản phẩm:Bảng điều khiển không chổi than hiện tại trực tiếp

Các thông số kỹ thuật:

Sơ đồ vắt:

1. cổng điều khiển

5V ----- Điện áp đầu ra bên trong bảng điều khiển

SC ---- Cổng ra tín hiệu xung tốc độ động cơ, tín hiệu xung 5V.

Z/F---- Các cổng điều khiển hướng quay.Kết nối mức cao “5V” hoặc không kết nối là hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại.

VR ---- Cổng điều khiển tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%

GND—Được sử dụng cho điều khiển nội bộ bảng Drive

2. Cổng điện

MA ---- pha động cơ A

MB ---- pha động cơ B

MC---- pha động cơ C

GND--DC-

VCC----DC +

3. Sử dụng dây được che chắn nếu bảng điều khiển cách động cơ hơn 50 cm, nếu không có thể dẫn đến lái xe bất thường, ảnh hưởng đến việc sử dụng bình thường.

4. Khoảng cách cổng điều khiển: 2,54mm, Khoảng cách cổng nguồn: 3,96 mm

5. Hãy chú ý đến lớp cách điện giữa MOSFET của trình điều khiển và bộ tản nhiệt hoặc tấm lắp đặt.

Vẽ kích thước:

Các ứng dụng:

CácBảng điều khiển DC không chổi than JUYI JYQD-V6.7là bảng điều khiển động cơ không chổi than DC linh hoạt và đáng tin cậy được thiết kế cho nhiều ứng dụng.Nó được trang bị đầu ra tín hiệu xung tốc độ, độ chính xác điều chỉnh tốc độ ± 0,5%, chu kỳ nhiệm vụ PWM từ 0 đến 100% và điều chỉnh tốc độ điện áp tương tự.Bảng điều khiển động cơ không chổi than dòng điện trực tiếp này lý tưởng cho các ứng dụng như rô-bốt, thiết bị gia dụng, tự động hóa công nghiệp và các thiết bị điều khiển động cơ khác.Nó bền và mang lại hiệu suất vượt trội với khả năng kiểm soát tuyệt vời.Bảng điều khiển DC không chổi than JUYI JYQD-V6.7 chắc chắn sẽ cung cấp trải nghiệm người dùng nâng cao và khả năng điều khiển động cơ được cải thiện.

tùy chỉnh:

• Tên thương hiệu: JUYI
• Số mô hình: JYQD-V6.7
• Xuất xứ: Trung Quốc
• Màu sắc: Xanh
• Dòng điện tối đa: 3A
• Nhiệt độ làm việc: -20℃~+85℃
• Đầu ra tín hiệu xung tốc độ: Có
• Điện áp hoạt động: 12V/24V DC

Bảng điều khiển không chổi than động cơ DC này, còn được gọi là bảng điều khiển không chổi than DC hoặc bảng điều khiển không chổi than dòng điện trực tiếp, được thiết kế và sản xuất bởi JUYI.Số kiểu máy là JYQD-V6.7 và được sơn màu xanh lục.Nó có dải nhiệt độ làm việc là -20℃~+85℃ và dòng điện tối đa là 3A.Ngoài ra, nó có thể xuất tín hiệu xung tốc độ và hoạt động trên 12V hoặc 24V DC. Chúng tôi cung cấp dịch vụ tùy chỉnh và hỗ trợ kỹ thuật.

Câu hỏi thường gặp:

• Hỏi:Tên thương hiệu của Bảng điều khiển BLDC này là gì?
  MỘT:Tên thương hiệu của Bảng điều khiển BLDC này là JUYI.
• Hỏi:Số kiểu của Bảng điều khiển BLDC này là gì?
  MỘT:Số Kiểu của Bảng điều khiển BLDC này là JYQD-V6.7.
• Hỏi:Bảng điều khiển BLDC này được sản xuất ở đâu?
  MỘT:Bảng điều khiển BLDC này được sản xuất tại Trung Quốc.
• Hỏi:Bo mạch điều khiển BLDC này có thể được sử dụng cho những ứng dụng nào?

 MỘT:Bảng mạch điều khiển BLDC này có thể được sử dụng cho nhiều ứng dụng khác nhau như rô-bốt, tự động hóa công nghiệp và hệ thống y tế.
