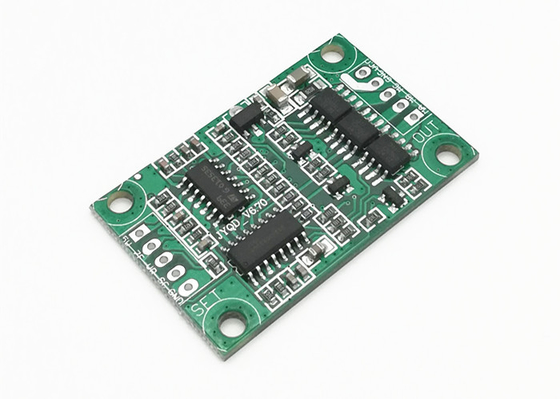

Bảng mạch điều khiển BLDC 12V/24V DC với tần số PWM điều chỉnh tốc độ 1-20KHz

Bảng điều khiển BLDC 12V/24V DC với Tần số PWM Điều chỉnh tốc độ điện áp tương tự 1-20KHz

Mô tả Sản phẩm:

Của chúng tôiBảng điều khiển không chổi than DC, còn được biết làBảng điều khiển không chổi than hiện tại trực tiếphoặcBảng điều khiển không chổi than động cơ DC, là bảng điều khiển BLDC (Động cơ DC không chổi than) hiệu suất cao.Nó được thiết kế để cung cấp hiệu suất và độ tin cậy tuyệt vời cho các ứng dụng động cơ không chổi than DC.Bo mạch được trang bị nhiều tính năng, bao gồm dải nhiệt độ làm việc từ -20℃~+85℃, chế độ điều khiển tốc độ PWM/Điện áp, dải điều khiển tốc độ từ 0-100% và màu xanh lục.Bo mạch này là sự lựa chọn tuyệt vời cho bất kỳ ứng dụng nào yêu cầu điều khiển chính xác và hoạt động đáng tin cậy của động cơ không chổi than DC.

Đặc trưng:

• Tên sản phẩm:Bảng điều khiển BLDC
• Tần số PWM:1-20KHz
• Đầu ra tín hiệu xung tốc độ:Đúng
• Điện áp hoạt động:12V/24V một chiều
• Dòng điện tối đa:3A
• Dòng sản phẩm:JYQD-V6.7
• Chuyên ngành:Bảng điều khiển không chổi than DC, Bảng điều khiển không chổi than động cơ DC

Các thông số kỹ thuật:

Các ứng dụng:

Bảng điều khiển không chổi than dòng điện trực tiếp JUYI JYQD-V6.7 là bảng điều khiển DC mạnh mẽ và đáng tin cậy, được thiết kế để kiểm soát tốc độ và hướng của động cơ DC không chổi than.Nó có chế độ điều khiển tốc độ của PWM và điện áp, điện áp đầu vào là 12V/24V DC, đầu ra tín hiệu xung tốc độ và điện áp hoạt động là 12V/24V DC.Đó là lý tưởng cho các ứng dụng yêu cầu kiểm soát chính xác tốc độ và hướng của động cơ, chẳng hạn như người máy, tự động hóa và tự động hóa công nghiệp.

Bảng điều khiển BLDC này rất phù hợp cho nhiều ứng dụng, bao gồm cánh tay rô-bốt, bộ truyền động tuyến tính, máy in 3D và dây chuyền sản xuất tự động.Nó được thiết kế để đạt hiệu quả cao, cung cấp khả năng điều khiển trơn tru và chính xác tốc độ và hướng của động cơ.Bo mạch cũng có các tính năng an toàn tích hợp, bao gồm bảo vệ quá áp, bảo vệ ngắn mạch và bảo vệ quá dòng.

Vẽ kích thước:

Sơ đồ vắt:

1. cổng điều khiển

5V ----- Điện áp đầu ra bên trong bảng điều khiển

SC ---- Cổng ra tín hiệu xung tốc độ động cơ, tín hiệu xung 5V.

Z/F---- Các cổng điều khiển hướng quay.Kết nối mức cao “5V” hoặc không kết nối là hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại.

VR ---- Cổng điều khiển tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%

GND—Được sử dụng cho điều khiển nội bộ bảng Drive

2. Cổng điện

MA ---- pha động cơ A

MB ---- pha động cơ B

MC---- pha động cơ C

GND--DC-

VCC----DC +

3. Sử dụng dây được che chắn nếu bảng điều khiển cách động cơ hơn 50 cm, nếu không có thể dẫn đến lái xe bất thường, ảnh hưởng đến việc sử dụng bình thường.

4. Khoảng cách cổng điều khiển: 2,54mm, Khoảng cách cổng nguồn: 3,96 mm

5. Hãy chú ý đến lớp cách điện giữa MOSFET của trình điều khiển và bộ tản nhiệt hoặc tấm lắp đặt.
