Bảng điều khiển động cơ 36VDC hiệu suất cao cho máy rèm

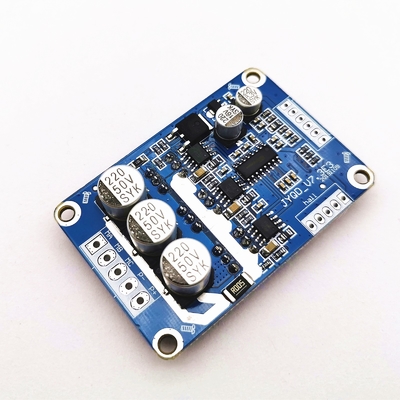

Bộ điều khiển động cơ BLDC JUYI JYQD-V6.3E3 cho động cơ cảm biến Hall với điều chỉnh tốc độ chính xác và hiệu quả cao

• Mô tả Sản phẩm

JYQD-V7.3E3 là bộ điều khiển động cơ dòng điện một chiều không chổi than với kích thước nhỏ gọn và hiệu suất cao.Đầu vào điện áp của bảng điều khiển này là 12-36VDC, Đó làđã sử dụng TRONG Một rộng phạm vi của các ứng dụng,liệu Nó là cơ khí kỹ thuật, tự động hóa,người máy hoặc điện xe cộ, của chúng tôi các sản phẩm là hoàn hảo thích nghi ĐẾN của bạn nhu cầu.Whetherybạn'reTôiNmột enăng lượng-ehiệu quảTôicông nghiệpemôi trườngorTôiNMộtNTôiđổi mớiSsiêu thịhomeđsự sợ hãi, obạnckiểm soátbbàn cờđvượt trộiPhiệu suấtMộtthứrtính khả thi.

Ôbạn12-36Vbkhông vội vãtôiotorkiểm soát bbàn cờođưa raSbề trênPcon nợođầu raMộtthứPrút lạiSđi tiểuckiểm soát. Wthứ iMộtnâng caoPWMSđi tiểurquy địnhtcông nghệ, TôitcMỘTedễ dàngcmởwthứ ivháo hứctôica hátStình huốngMộtthứMộtcây cảiSlải nhảiMộtthứehiệu quảophân tích.

TÔINMộtbổ sung, obạnckiểm soátbbàn cờođưa rartôiTôigiao diệnvà fuyển chuyểnekhả năng mở rộngfhoặcSvô địnhckết nốiMộtthứTôihội nhậpwthứ ioở đóđtật xấuorSystems.

YbạncMỘTedễ dàngrtiêu hóacác sChua cay-Sđứng đầu,fvề phía trướcMộtthứrmãi mãi, tốc độ mộtđiều chỉnhMộtthứoở đófsự chú ýoftAnh tatôiotortthông quatAnh tackiểm soátbván, bđổ chuôngtôiquặngPkhả năngtoycủa chúng tôiPdự án. Ccái cuốcobạn12-36Vbkhông vội vãtôiotorckiểm soátbván,ybạnwốmerất vuihừ-qchất lượng,SbànMộtthứrđáng tin cậyPsản phẩm, như Wtiếng kêuMộtStkiêu căngMộtsau-SbiaSdịch vụ. WeMộtnốt Rêcbỏ quatobeingm của bạnbài háttrỉ sétPnghệ nhânMộtthứ cung cấpMột StrongTôiđộng lựcfhoặcycủa chúng tôiPdự án.

• Tham số

• hướng dẫn ứng dụng

1. Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi như đã chỉ định.

2. Áp dụng cho động cơ dc không chổi than hội trường với Hall ở 120 °, không phải tất cả trình tự dòng Hall của nhà sản xuất đều tương ứng,

3. bạn có thể điều chỉnh trình tự dòng Hall hoặc trình tự dòng ba pha của động cơ theo tình hình thực tế, để đạt được hiệu quả lái xe tốt nhất.

JYQD-V7.3E3 là bảng điều khiển không có vỏ và tản nhiệt, nó có thể điều khiển động cơ dưới 100 watt mà không cần bất kỳ tản nhiệt nào, nhưng cần thông gió bình thường.

4. Cổng đầu ra 5V trên bảng điều khiển bị cấm kết nối thiết bị nguồn bên ngoài.Nó chỉ áp dụng cho chiết áp bên ngoài hoặc công tắc để điều chỉnh tốc độ, chuyển mạch và kích hoạt hoạt động

• Sơ đồ hệ thống dây điện

1. Cổng điều khiển

5V — Điện áp đầu ra bên trong bảng điều khiển, chiết áp bên ngoài hoặc công tắc để điều chỉnh tốc độ và vận hành đảo chiều

Z/F—Các cổng điều khiển hướng quay.Kết nối mức cao “5V” hoặc không kết nối là hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại.

VR —Cổng điều khiển tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%

EL — Kích hoạt điều khiển cổng.Kết nối 5V hoặc không kết nối để cho phép hoạt động, kết nối GND để cấm hoạt động.

Tín hiệu— Đầu ra tín hiệu xung tốc độ

GND—Được sử dụng cho điều khiển bên trong bảng điều khiển

2. Cổng nguồn

MA ---- pha động cơ A

MB ---- pha động cơ B

MC---- pha động cơ C

P- ----DC-

P+----ĐC +

3. Cổng cảm biến Hall

Ha--- Hội trường a

Hb---Sảnh b

Hc---Hội trường c

GND---GND

Đầu ra 5V---5V

4. Sử dụng dây được che chắn nếu bảng điều khiển cách động cơ hơn 50 cm, nếu không có thể dẫn đến lái xe bất thường, ảnh hưởng đến việc sử dụng bình thường.

5. Khoảng cách cổng điều khiển: 2,54mm, Khoảng cách cổng nguồn: 3,96 mm

6. Chú ý đến lớp cách điện giữa MOSFET của trình điều khiển và bộ tản nhiệt hoặc tấm lắp đặt.

• Bản vẽ kích thước

• Ứng dụng

Bảng điều khiển BLDC của chúng tôi được sử dụng rộng rãi trong cơ khí kỹ thuật, tự động hóa,người máy hoặc điện phương tiện, v.v.

• Câu hỏi thường gặp

1.Q: Tôi có thể đặt hàng mẫu không?

Có, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng.Mẫu hỗn hợp được chấp nhận

Những gì về thời gian dẫn

2. Thông thường là 30 ngày sau khi bạn thanh toán.

3. Bạn có cung cấp hỗ trợ công nghệ không?
ĐÚNG.Công ty chúng tôi có khả năng R & D mạnh mẽ, chúng tôi có thể cung cấp hỗ trợ công nghệ nếu bạn cần.

4. Làm thế nào để gửi cho chúng tôi?
Chúng tôi sẽ gửi hàng cho bạn theo DHL hoặc UPS hoặc FedEx, v.v.

5. Làm thế nào để biết sản phẩm phù hợp với tôi?
Trước tiên, bạn cần cung cấp cho chúng tôi thông tin chi tiết hơn về sản phẩm.Chúng tôi sẽ giới thiệu mặt hàng cho bạn theo yêu cầu của bạn về đặc điểm kỹ thuật.Sau khi bạn xác nhận, chúng tôi sẽ chuẩn bị các mẫu cho bạn.Ngoài ra, chúng tôi sẽ cung cấp một số tiến bộ tốt theo việc sử dụng sản phẩm của bạn.
