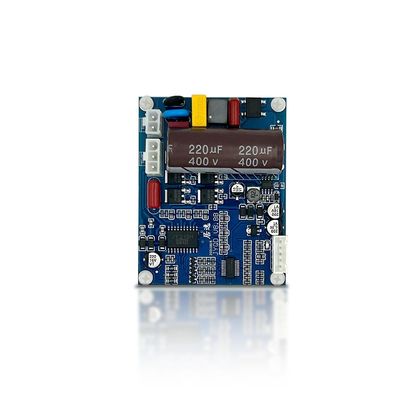

Bộ điều khiển động cơ BLDC JYQD-V8.8B 100W, đầu vào AC 110V-220V

MOQ:	1
giá bán:	$16.90-17.90

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

Jiangsu, Trung Quốc

Hàng hiệu

Bextremeshell

Số mô hình

JYQD-V8.8B

Số mô hình:

JYQD-V8.8

Hoạt động temp:

-20--85

Điện áp hoạt động:

điện áp xoay chiều 90-265V

Hiện tại tối đa:

Tiếp tục làm việc hiện tại:

Tần số PWM:

1-20kHz

Chu kỳ nhiệm vụ PWM:

0-100%

Phạm vi điện áp tương tự:

Công suất đầu ra:

Điện trở đầu vào:

20K Ohm

Đầu ra xung tốc độ:

Tín hiệu xung 5V

Dòng điện đầu ra tối đa:

Độ dày đồng:

Pha động cơ:

3 pha

Loại động cơ:

Cảm biến không chổi than dc

Làm nổi bật:

Bộ điều khiển động cơ BLDC 100W

Bo mạch điều khiển BLDC 110V-220V

bộ điều khiển động cơ với bảo hành

Mô tả sản phẩm

Máy điều khiển động cơ JYQD-V8.8B gốc

Đầu vào AC110V-220V, đầu ra 100W cho động cơ không cảm biến BLDC

Thông số kỹ thuật sản phẩm

Thuộc tính	Giá trị
Loại	Ban kiểm soát
Loại nhà cung cấp	Tổng quát
Độ dày đồng	1 oz
Ứng dụng chức năng	Bảo vệ mạch

Tổng quan sản phẩm

Bộ điều khiển động cơ BLDC đầu vào điện áp cao gốc JYQD-V8.8B với đầu vào 110V-220VAC và đầu ra liên tục 100W cho động cơ DC không chải 3 pha.

Các thông số kỹ thuật

(Đối với động cơ DC không cảm biến không chải)

Số mẫu: JYQD-V8.8
Nhiệt độ hoạt động: -20°C đến 85°C
Điện áp hoạt động: 90-265V AC
Dòng điện tối đa: 1A
Dòng điện làm việc liên tục: 0,5A
Điều khiển tốc độ PWM: PWM tần số 1-20KHz; chu kỳ làm việc 0-100%
Điều chỉnh tốc độ điện áp tương tự: 0-5V
Bảo vệ điện áp quá cao/năng lượng thấp: Có
Điểm đầu ra tín hiệu xung tốc độ: Có

Biểu đồ dây

Cổng điều khiển

5V- Điện áp đầu ra bên trong bảng điều khiển
M- Cổng đầu ra tín hiệu xung tốc độ động cơ, tín hiệu xung 5V
Z/FKết nối "5V" cấp cao hoặc không kết nối cho hướng đi về phía trước, kết nối 0V cấp thấp hoặc GND cho hướng ngược
VR- cổng điều khiển tốc độ. điện áp tương tự quy định tốc độ tuyến tính 0.1V-5V (kháng cự đầu vào 20K Ohm). kết nối với GND khi sử dụng điều chỉnh tốc độ PWM
GND- Sử dụng cho điều khiển nội bộ bảng điều khiển

Cổng nguồn

U/MA- Giai đoạn vận động A
V/MB- Giai đoạn vận động B.
W/MC- Giai đoạn vận động C
AC- L.
AC- N

Lưu ý quan trọng:

Sử dụng dây bảo vệ nếu bảng điều khiển cách máy hơn 50 cm
AC đầu vào điều khiển bảng này có thể được xây dựng trong cho các ứng dụng
Đảm bảo cách nhiệt thích hợp giữa MOSFET trình điều khiển và khói nhiệt / tấm lắp đặt

Hướng dẫn áp dụng

Xác minh các thông số điện áp và công suất động cơ không vượt quá các thông số kỹ thuật trên bảng điều khiển
Được thiết kế cho động cơ không bộ cảm biến 3 pha không chải, nhưng có thể cần điều chỉnh để hiệu suất tối ưu
Bảng đi kèm mà không có thùng chứa hoặc thùng lọc nhiệt.
Cổng đầu ra 5V chỉ dành cho bảng điện tích bên ngoài và chuyển đổi
"M" thiết bị đầu cuối cung cấp động cơ tốc độ xung tín hiệu đầu ra (push-pull đầu ra, tối đa 5mA)

Kích thước
