JYQD-V7.3E2 BLDC Motor Driver 12-36VDC 15A PWM Control

MOQ:	1
giá bán:	$7.90-9.90

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

Jiangsu, Trung Quốc

Hàng hiệu

Bextremeshell

Số mô hình

JYQD-V7.3E2

Điện áp đầu vào:

12-36Vdc

Sức mạnh định mức:

Sức mạnh tối đa:

Hiện tại tối đa:

Thuật toán kiểm soát:

sóng vuông

Kích thước:

63mm x 42,5mm x 20 mm

Kiểm soát tốc độ:

PWM/0-5V

Phản hồi tốc độ:

Nhiệt độ làm việc:

-10℃ đến 60℃

Tần số PWM:

1K-20kHz

Chu kỳ nhiệm vụ PWM:

0-100%

Biên độ PWM:

Kiểm soát khoảng cách cổng:

2,54mm

Khoảng cách cổng điện:

3,96mm

Góc Hall:

120 °

Làm nổi bật:

Điều khiển BLDC 15A PWM

Bảng lái BLDC 12-36VDC

người lái động cơ với điều khiển PWM

Mô tả sản phẩm

Bộ điều khiển động cơ BLDC JYQD-V7.3E2

Đầu vào 12-36VDC, dòng điện làm việc 15A cho động cơ BLDC cảm biến Hall với điều khiển PWM

Thuộc tính sản phẩm

Loại phụ kiện	Bộ điều khiển động cơ
Dùng với/Sản phẩm liên quan	Động cơ BLDC

Thông số chính của Bộ điều khiển động cơ BLDC

Mã số: JYQD-V7.3E2

Nguồn vào: 12-36VDC

Công suất định mức: 350W

Phù hợp: Động cơ cảm biến Hall

Công suất tối đa: 500W

Dòng điện tối đa: 15A

Bảo vệ: Quá dòng, ngắn mạch, quá áp, thiếu áp, rôto bị khóa, quá nhiệt

Thuật toán điều khiển: Sóng vuông

Kích thước: 63mm x 42.5mm x 20mm

Điều khiển tốc độ: PWM/0-5V

Đầu ra tín hiệu phản hồi tốc độ: Có

Nhiệt độ làm việc: -10℃--60℃

Ứng dụng của Bộ điều khiển động cơ BLDC

Bo mạch điều khiển động cơ BLDC JYQD-V7.3E2 là bo mạch điều khiển không chổi than một chiều được thiết kế để điều khiển động cơ không chổi than DC và cung cấp phạm vi điều chỉnh tốc độ chính xác từ 0 đến 100%. Các thuật toán điều khiển của sản phẩm này dựa trên sóng vuông, giúp tăng cường độ ổn định và độ chính xác của nó.

Bo mạch điều khiển này phù hợp với nhiều ứng dụng, bao gồm:

Ván trượt điện
Xe tay ga điện
Xe lăn điện
Ván bay
Máy bay không người lái
Xe đạp một bánh điện
Xe máy điện
Xe go kart điện
Xe RC
Robot công nghiệp
Băng tải hậu cần
Thiết bị tự động hóa
Máy CNC
Máy cắt cỏ tự hành
Thiết bị điện tử tiêu dùng
Đồ gia dụng
Thiết bị công nghiệp

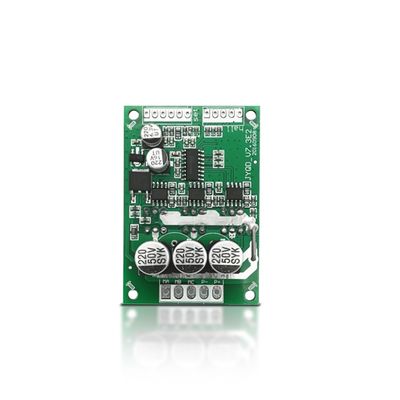

Hình thức bên ngoài của Bộ điều khiển động cơ BLDC

Hướng dẫn ứng dụng

Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi quy định.
Áp dụng cho động cơ DC không chổi than Hall với Hall ở 120°. Bạn có thể cần điều chỉnh trình tự dây Hall hoặc trình tự dây ba pha của động cơ theo tình hình thực tế để đạt được hiệu quả lái tốt nhất.
JYQD-V7.3E2 là bo mạch điều khiển không có vỏ và tản nhiệt. Nó có thể điều khiển động cơ dưới 100 watt mà không cần bất kỳ tản nhiệt nào, nhưng cần thông gió bình thường.
Cổng đầu ra 5V trên bo mạch điều khiển bị cấm kết nối thiết bị nguồn bên ngoài. Nó chỉ áp dụng cho chiết áp hoặc công tắc bên ngoài để điều chỉnh tốc độ, chuyển đổi và bật tắt.

Đấu dây Bộ điều khiển động cơ BLDC

1. Cổng điều khiển

5V - Điện áp đầu ra bên trong bo mạch điều khiển, chiết áp hoặc công tắc bên ngoài để điều chỉnh tốc độ và đảo chiều
Z/F - Cổng điều khiển hướng quay
VR - Cổng điều khiển tốc độ. Điều chỉnh tốc độ tuyến tính điện áp tương tự 0.1v -5V
EL - Điều khiển cổng cho phép
Tín hiệu - Đầu ra tín hiệu xung tốc độ
GND - Dùng để điều khiển bên trong bo mạch điều khiển

2. Cổng nguồn

MA - pha A của động cơ
MB - pha B của động cơ
MC - pha C của động cơ
P- - DC -
P+ - DC +

3. Cổng cảm biến Hall

Ha - Hall a
Hb - Hall b
Hc - Hall c
GND - GND
5V - Đầu ra 5V

4. Sử dụng dây có vỏ bọc nếu bo mạch điều khiển cách động cơ hơn 50 cm.

5. Khoảng cách cổng điều khiển: 2.54mm, Khoảng cách cổng nguồn: 3.96 mm

6. Chú ý đến cách điện giữa MOSFET điều khiển và tản nhiệt hoặc tấm lắp đặt.

Kích thước của Bộ điều khiển động cơ BLDC

Kỹ thuật sản xuất

Thông tin đóng gói

Bộ điều khiển động cơ BLDC được đóng gói tốt trong túi chống tĩnh điện riêng lẻ.

Câu hỏi thường gặp

1: Thời gian giao hàng là bao lâu?
Mẫu: trong 5 ngày
Đơn hàng số lượng lớn: trong 2-3 tuần

2: MOQ là gì?
1 bộ cho tất cả các sản phẩm trong series

3: Bảo hành của bộ điều khiển động cơ BLDC là bao lâu?
12 tháng kể từ ngày giao hàng

4: Hỗ trợ kỹ thuật như thế nào?
Chúng tôi cung cấp dịch vụ 1-1 & hỗ trợ kỹ thuật
