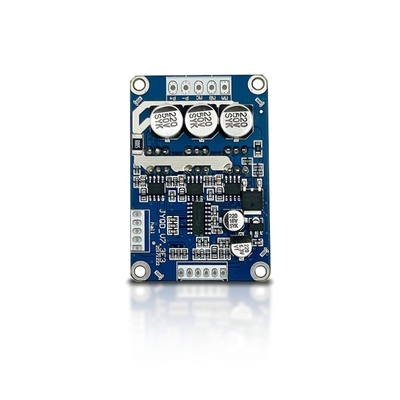

JYQD-V7.3E3 BLDC Motor Driver 12-36VDC 500W PWM Control

các sản phẩm

Trình điều khiển động cơ BLDC 3 pha

Bộ truyền động tuyến tính điện

Máy bơm tùy chỉnh

Liên hệ với chúng tôi

amigodeng@czowo.com

+86-18994777701

Liên hệ ngay bây giờ

JYQD-V7.3E3 BLDC Motor Driver 12-36VDC 500W PWM Control

MOQ:	1
giá bán:	$7.90-9.90

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

Jiangsu, Trung Quốc

Hàng hiệu

Bextremeshell

Số mô hình

JYQD-V7.3E3

Điện áp đầu vào:

12-36Vdc

Sức mạnh định mức:

Sức mạnh tối đa:

Hiện tại tối đa:

Thuật toán kiểm soát:

sóng vuông

Kích thước:

63mm x 42,5mm x 20 mm

Kiểm soát tốc độ:

PWM/0-5V

Phản hồi tốc độ:

Nhiệt độ làm việc:

-10℃ đến 60℃

Tần số PWM:

1K-20kHz

Chu kỳ nhiệm vụ PWM:

0-100%

Biên độ PWM:

Kiểm soát khoảng cách cổng:

2,54mm

Khoảng cách cổng điện:

3,96mm

Loại động cơ:

Động cơ cảm biến hội trường

Làm nổi bật:

Động cơ lái BLDC 500W PWM

Bảng lái BLDC 12-36VDC

người lái động cơ với điều khiển PWM

Mô tả sản phẩm

Máy điều khiển động cơ BLDC JYQD-V7.3E3

Nhập 12-36VDC, công suất tối đa 500W, với điều khiển PWM, tương thích với Arduino

Thông số kỹ thuật sản phẩm

Thuộc tính	Giá trị
Loại phụ kiện	Người lái xe
Sử dụng	Động cơ
Các sản phẩm tương thích	Động cơ BLDC

Các đặc điểm chính

Số mẫu:JYQD-V7.3E3
Điện năng:12-36VDC
Sức mạnh định lượng:350W
Max Power:500W
Điện lượng tối đa:15A
Bảo vệ:Điện quá, mạch ngắn, quá điện áp, dưới điện áp, rotor bị khóa, quá nóng
Các thuật toán điều khiển:Sóng vuông
Kích thước:63mm × 42,5mm × 20mm
Kiểm soát tốc độ:PWM/0-5V
Phản hồi tốc độ:Khả năng phát tín hiệu
Nhiệt độ hoạt động:-10°C đến 60°C

Ứng dụng

Bảng điều khiển động cơ BLDC JYQD-V7.3E3 được thiết kế để điều chỉnh tốc độ chính xác của động cơ không chải DC từ 0 đến 100%.Các thuật toán điều khiển sóng vuông của nó đảm bảo sự ổn định và chính xác cho các ứng dụng khác nhau:

Sử dụng phổ biến:

Máy trượt ván và xe tay ga điện
Xe lăn điện và hoverboard
Máy bay không người lái và xe RC
Xe đạp đơn và xe máy điện
Robot công nghiệp và thiết bị tự động hóa
Máy CNC và hệ thống vận chuyển
Máy cắt cỏ tự động
Điện tử tiêu dùng và thiết bị gia dụng

Hình ảnh sản phẩm

Hướng dẫn cài đặt

Đảm bảo điện áp động cơ và các thông số điện năng trong phạm vi chỉ định
Tương thích với động cơ DC không chải Hall 120 ° (có thể yêu cầu điều chỉnh trình tự đường Hall)
Không cần thùng thu nhiệt cho động cơ dưới 100W (đảm bảo thông gió thích hợp)
Cổng đầu ra 5V chỉ dành cho điều chỉnh tốc độ - không kết nối thiết bị điện bên ngoài

Biểu đồ dây

Chi tiết kết nối:

Cổng điều khiển:5V, Z/F (hướng), VR (tốc độ), EL (được bật), Signal (đối hồi), GND
Cổng điện:MA, MB, MC (phần động cơ), P+, P- (năng lượng DC)
Cổng cảm biến Hall:Ha, Hb, Hc, GND, 5V
Sử dụng dây bảo vệ cho khoảng cách hơn 50cm giữa lái xe và động cơ
Điện thoại: 2.54mm, 3.96mm
Đảm bảo cách nhiệt thích hợp giữa MOSFET trình điều khiển và khói nhiệt / tấm lắp đặt

Kích thước

Quá trình sản xuất

Bao bì

Mỗi trình điều khiển động cơ BLDC được đóng gói an toàn trong một túi chống tĩnh riêng lẻ.

Câu hỏi thường gặp

Thời gian dẫn đầu:Mẫu trong 5 ngày; đơn đặt hàng hàng loạt trong 2-3 tuần
MOQ:1 bộ cho tất cả các sản phẩm hàng loạt
Bảo hành:12 tháng kể từ ngày giao hàng
Hỗ trợ kỹ thuật:Dịch vụ chuyên dụng 1-on-1 có sẵn
