JYQD-V7.5E BLDC Motor Driver 36-72VDC 500W với điều khiển PWM

MOQ:	1
giá bán:	$8.90-10.90

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

Jiangsu, Trung Quốc

Hàng hiệu

Bextremeshell

Số mô hình

JYQD-V7.5E

Điện áp đầu vào:

36-72VDC

Sức mạnh định mức:

Sức mạnh tối đa:

Hiện tại tối đa:

Thuật toán kiểm soát:

sóng vuông

Kích thước:

63mm x 42,5mm x 33mm

Kiểm soát tốc độ:

PWM/0-5V

Phản hồi tốc độ:

Nhiệt độ làm việc:

-10℃ đến 60℃

Tần số PWM:

1K-20kHz

Chu kỳ nhiệm vụ PWM:

0-100%

Biên độ PWM:

Kiểm soát khoảng cách cổng:

2,54mm

Khoảng cách cổng điện:

3,96mm

Loại động cơ:

Động cơ cảm biến hội trường

Làm nổi bật:

Động cơ BLDC 500W với PWM

Bảng điều khiển BLDC 36-72VDC

Động cơ điều khiển BLDC PWM

Mô tả sản phẩm

Động cơ lái JYQD-V7.5E BLDC

Nhập 36-72VDC, công suất tối đa 500W, với điều khiển PWM, tương thích với Arduino

Thuộc tính	Giá trị
Loại phụ kiện	Người lái xe
Để sử dụng với	Động cơ BLDC

Các thông số chính của trình điều khiển động cơ BLDC

Số mẫu:JYQD-V7.5E

Điện năng:36-72VDC

Sức mạnh định số:350W

Sự phù hợp:Động cơ cảm biến Hall

Sức mạnh tối đa:500W

Dòng điện tối đa:15A

Bảo vệ:Điện quá, mạch ngắn, quá điện áp, dưới điện áp, rotor bị khóa, quá nóng

Các thuật toán điều khiển:Sóng vuông

Kích thước:63mm × 42,5mm × 33mm

Kiểm soát tốc độ:PWM/0-5V

Điểm đầu ra tín hiệu phản hồi tốc độ:Vâng.

Nhiệt độ làm việc:-10°C đến 60°C

Ứng dụng lái động cơ BLDC

Bảng điều khiển động cơ BLDC JYQD-V7.5E là một bảng điều khiển không chải dòng điện liên tiếp được thiết kế để điều khiển động cơ không chải DC với điều chỉnh tốc độ chính xác từ 0 đến 100%.Các thuật toán điều khiển sóng vuông đảm bảo sự ổn định và chính xác, làm cho nó phù hợp với các ứng dụng khác nhau.

Bánh trượt xe điện

Xe tay ga điện

Xe lăn điện

Hoverboard

Máy bay không người lái

Xe đạp đơn điện

Xe đạp điện

Xe đua xe điện

Xe RC

Robot công nghiệp

Dây băng vận chuyển hậu cần

Thiết bị tự động hóa

Máy CNC

Máy cắt cỏ tự động

Điện tử tiêu dùng

Máy gia dụng

Thiết bị công nghiệp

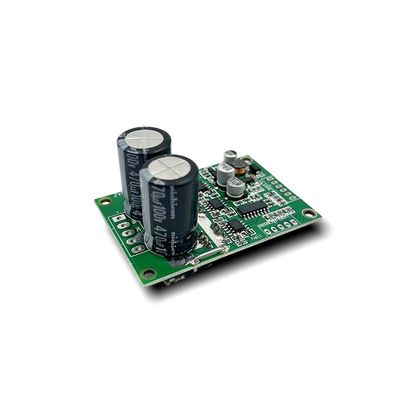

Sự xuất hiện của BLDC Motor Driver

Hướng dẫn áp dụng

Xác minh rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi được chỉ định.
Áp dụng cho động cơ DC không chải Hall với Hall ở 120 ° Bạn có thể cần phải điều chỉnh chuỗi đường Hall hoặc chuỗi đường ba pha của động cơ để có hiệu quả lái tối ưu.
Nó có thể chạy động cơ dưới 100 watt mà không cần bộ lọc nhiệt nhưng cần thông gió bình thường.
Cổng đầu ra 5V chỉ dành cho máy đo tiềm năng bên ngoài hoặc công tắc để điều chỉnh tốc độ, chuyển đổi và kích hoạt hoạt động.

Đường dây điều khiển động cơ BLDC

1. Cổng điều khiển

5V- Điện áp đầu ra bên trong bảng điều khiển cho điện áp hoặc công tắc bên ngoài
Z/F- Điều khiển hướng quay (5V = Tiến lên, GND = Quay lại)
VR- Cổng điều khiển tốc độ (0.1V-5V tương tự hoặc PWM 1K-20KHz, 5V biên độ)
EL- Khả năng cổng (5V = chạy, GND = dừng)
Tín hiệu- Điểm phát tín hiệu xung tốc độ
GND- Địa điểm điều khiển nội bộ trên máy lái

2. Cổng nguồn

MA- Giai đoạn vận động A
MB- Giai đoạn vận động B.
MC- Giai đoạn vận động C
P-- DC âm
P+- DC dương tính.

3. Cổng cảm biến Hall

Ừ.- Phòng A.
Hb- Phòng b.
Hc- Phòng c.
GND- Địa ngục.
5V- 5V đầu ra

Lưu ý quan trọng:Sử dụng dây bảo vệ nếu khoảng cách giữa lái xe và động cơ vượt quá 50cm.Đảm bảo cách nhiệt thích hợp giữa MOSFET trình điều khiển và khói nhiệt / tấm lắp đặt.

Kích thước lái xe BLDC

Kỹ thuật sản xuất

Thông tin về bao bì

Máy điều khiển động cơ BLDC được đóng gói tốt trong một túi chống tĩnh riêng lẻ.

Câu hỏi thường gặp

Thời gian giao hàng là bao lâu?

Mẫu: 5 ngày
Đơn hàng loạt: 2-3 tuần

MOQ là bao nhiêu?

1 bộ cho tất cả các sản phẩm hàng loạt

Bảo hành là bao nhiêu?

12 tháng kể từ ngày giao hàng

Hỗ trợ kỹ thuật thế nào?

Chúng tôi cung cấp dịch vụ 1-on-1 & hỗ trợ kỹ thuật
