Bộ điều khiển động cơ BLDC JYQD-V6.5E 36-72VDC 500W có điều chỉnh tốc độ

MOQ:	1
giá bán:	$8.90-10.90

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

Jiangsu, Trung Quốc

Hàng hiệu

Bextremeshell

Số mô hình

JYQD-V6.5E

Điện áp đầu vào:

36-72VDC

Sức mạnh định mức:

Sức mạnh tối đa:

Hiện tại tối đa:

Thuật toán kiểm soát:

sóng vuông

Kích thước:

63mm x 36,5mm x 33mm

Kiểm soát tốc độ:

PWM/0-5V

Phản hồi tốc độ:

Nhiệt độ làm việc:

-10℃ đến 60℃

Tần số PWM:

1K-20kHz

Chu kỳ nhiệm vụ PWM:

0-100%

Biên độ PWM:

Kiểm soát khoảng cách cổng:

2,54mm

Khoảng cách cổng điện:

3,96mm

Loại động cơ:

động cơ không cảm biến

Làm nổi bật:

Bộ điều khiển động cơ BLDC 500W

Bo mạch điều khiển động cơ BLDC 36-72VDC

Bộ điều khiển động cơ BLDC có điều chỉnh tốc độ

Mô tả sản phẩm

Bộ điều khiển động cơ BLDC JYQD-V6.5E

Đầu vào 36-72VDC với công suất tối đa 500W và chức năng điều chỉnh mô-men xoắn/tốc độ.

Thuộc tính sản phẩm

Thuộc tính	Giá trị
Loại phụ kiện	Bộ điều khiển động cơ
Dùng với	Động cơ BLDC

Thông số chính

Model: JYQD-V6.5E

Nguồn vào: 36-72VDC

Công suất định mức: 350W

Phù hợp: Động cơ không cảm biến

Công suất tối đa: 500W

Dòng điện tối đa: 15A

Bảo vệ: Quá dòng, ngắn mạch, quá áp, thiếu áp, rôto bị khóa, quá nhiệt

Thuật toán điều khiển: Sóng vuông

Kích thước: 63mm × 36.5mm × 33mm

Điều khiển tốc độ: PWM/0-5V

Đầu ra tín hiệu phản hồi tốc độ: Có

Nhiệt độ làm việc: -10℃ đến 60℃

Ứng dụng

Bảng điều khiển động cơ BLDC JYQD-V6.5E được thiết kế để điều khiển động cơ DC không chổi than với khả năng điều chỉnh tốc độ chính xác (0-100%). Thuật toán điều khiển sóng vuông của nó đảm bảo sự ổn định và chính xác cho nhiều ứng dụng khác nhau:

Ván trượt điện

Xe tay ga điện

Xe lăn điện

Ván bay

Máy bay không người lái

Xe đạp một bánh điện

Xe máy điện

Xe go kart điện

Xe RC

Robot công nghiệp

Băng tải hậu cần

Thiết bị tự động hóa

Máy CNC

Máy cắt cỏ tự hành

Thiết bị điện tử tiêu dùng

Đồ gia dụng

Thiết bị công nghiệp

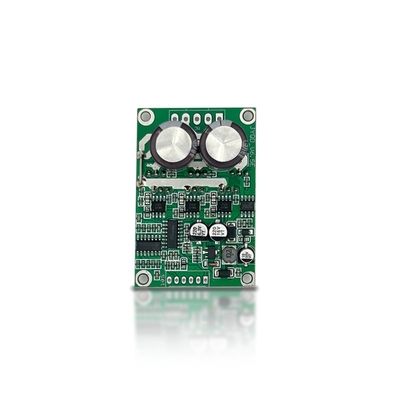

Ngoại hình

Hướng dẫn ứng dụng

Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi quy định.
Bảng điều khiển này không có vỏ và tản nhiệt. Nó có thể điều khiển động cơ dưới 100W mà không cần tản nhiệt nhưng cần thông gió bình thường.
Cổng đầu ra 5V chỉ dành cho chiết áp hoặc công tắc bên ngoài để điều chỉnh tốc độ, chuyển mạch và bật hoạt động - không kết nối thiết bị nguồn bên ngoài.

Sơ đồ đấu dây

Cổng điều khiển

5V: Điện áp đầu ra bên trong bảng điều khiển cho chiết áp/công tắc bên ngoài
Z/F: Điều khiển hướng quay (5V=Tiến, 0V/GND=Lùi)
VR: Điều khiển tốc độ (tương tự 0.1V-5V hoặc PWM 1K-20KHz, biên độ 5V)
Tín hiệu: Đầu ra tín hiệu xung tốc độ (xung 5V)
GND: Chân nối đất điều khiển bên trong bảng điều khiển
Mô-men xoắn: Điều chỉnh mô-men xoắn khởi động (trước tiên hãy tháo điện trở mô-men xoắn cố định)

Cổng nguồn

MA, MB, MC: Các pha động cơ A, B, C
GND: Âm DC
VCC: Dương DC

Lưu ý: Sử dụng dây có vỏ bọc nếu khoảng cách giữa bộ điều khiển và động cơ vượt quá 50cm. Khoảng cách chân cổng điều khiển: 2.54mm, Khoảng cách chân cổng nguồn: 3.96mm. Đảm bảo cách điện thích hợp giữa MOSFET và tấm tản nhiệt/lắp đặt.

Kích thước

Kỹ thuật sản xuất

Thông tin đóng gói

Bộ điều khiển động cơ BLDC được đóng gói trong túi chống tĩnh điện riêng lẻ để bảo vệ.

Câu hỏi thường gặp

Thời gian giao hàng là bao lâu?

Mẫu: 5 ngày | Đơn hàng số lượng lớn: 2-3 tuần

MOQ là gì?

1 bộ cho tất cả các sản phẩm trong series

Bảo hành là bao lâu?

12 tháng kể từ ngày giao hàng

Hỗ trợ kỹ thuật như thế nào?

Chúng tôi cung cấp dịch vụ 1-1 và hỗ trợ kỹ thuật
