JYQD-V8.3E BLDC Motor Controller 12-36VDC 15A Không cảm biến

các sản phẩm

Trình điều khiển động cơ BLDC 3 pha

Bộ truyền động tuyến tính điện

Máy bơm tùy chỉnh

Liên hệ với chúng tôi

amigodeng@czowo.com

+86-18994777701

Liên hệ ngay bây giờ

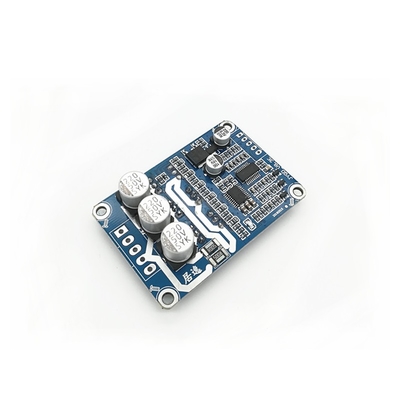

JYQD-V8.3E BLDC Motor Controller 12-36VDC 15A Không cảm biến

MOQ:	1
giá bán:	$7.90-9.90

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Điện áp đầu vào:

12-36Vdc

Sức mạnh định mức:

300W

Sức mạnh tối đa:

500W

Hiện tại tối đa:

15A

Thuật toán kiểm soát:

sóng vuông

Kích thước:

67mm x 36,5mm x 16,6mm

Kiểm soát tốc độ:

PWM/0-5V

Phản hồi tốc độ:

Đúng

Nhiệt độ làm việc:

-10℃ đến 60℃

Tần số PWM:

1K-20kHz

Chu kỳ nhiệm vụ PWM:

0-100%

Biên độ PWM:

Kiểm soát khoảng cách cổng:

2,54mm

Khoảng cách cổng điện:

3,96mm

Loại động cơ:

không cảm biến

Làm nổi bật:

Bộ điều khiển động cơ BLDC 15A không cảm biến

Bảng lái BLDC 12-36VDC

bộ điều khiển động cơ với bảo hành

Mô tả sản phẩm

Bộ điều khiển động cơ BLDC JYQD-V8.3E

Đầu vào 12-36VDC, dòng điện tối đa 15A cho động cơ không cảm biến

Thông số kỹ thuật chính

Mã hiệu:JYQD-V8.3E
Nguồn vào:12-36VDC
Công suất định mức:300W
Công suất tối đa:500W
Dòng điện tối đa:15A
Phù hợp:Động cơ không cảm biến
Thuật toán điều khiển:Sóng vuông
Kích thước:67mm × 36.5mm × 16.6mm
Điều khiển tốc độ:PWM/0-5V
Đầu ra tín hiệu phản hồi tốc độ:Có
Nhiệt độ làm việc:-10℃ đến 60℃

Tính năng bảo vệ

Quá dòng, ngắn mạch, quá áp, thiếu áp, khóa rôto, quá nhiệt

Tổng quan sản phẩm

Bo mạch điều khiển động cơ BLDC JYQD-V8.3E là bo mạch điều khiển không chổi than một chiều được thiết kế để điều khiển động cơ không chổi than DC với khả năng điều chỉnh tốc độ chính xác từ 0 đến 100%. Thuật toán điều khiển sóng vuông của nó đảm bảo sự ổn định và chính xác, làm cho nó phù hợp với nhiều ứng dụng khác nhau.

Ứng dụng

Robot
Xe đạp điện
Xe lăn điện
Xe tay ga điện
Động cơ bánh xe
Ván trượt điện
Máy bay không người lái
Ván bay
Xe một bánh điện
Xe máy điện
Xe go-kart điện
Xe RC
Robot công nghiệp
Băng tải hậu cần
Thiết bị tự động hóa
Máy CNC
Máy cắt cỏ tự hành
Thiết bị điện tử tiêu dùng
Đồ gia dụng
Thiết bị công nghiệp

Hình thức sản phẩm

Hướng dẫn ứng dụng

Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi quy định.
Bo mạch điều khiển này không có vỏ và tản nhiệt. Nó có thể điều khiển động cơ dưới 60W mà không cần bất kỳ tản nhiệt nào nhưng yêu cầu thông gió bình thường.
Cổng đầu ra 5V chỉ dành cho chiết áp hoặc công tắc bên ngoài để điều chỉnh tốc độ, chuyển mạch và bật tắt. Không kết nối thiết bị nguồn bên ngoài.

Sơ đồ đấu dây

Cổng điều khiển

5V:Điện áp đầu ra bên trong bo mạch điều khiển cho chiết áp hoặc công tắc bên ngoài
Z/F:Cổng điều khiển hướng quay (Mức cao 5V = Tiến, 0V/GND = Lùi)
VR:Cổng điều khiển tốc độ (Điện áp tương tự 0.1V-5V hoặc PWM 1K-20KHz, biên độ 5V)
M:Đầu ra tín hiệu xung tốc độ (Tín hiệu xung 5V)
GND:Chân nối đất điều khiển bên trong bo mạch điều khiển

Cổng nguồn

MA, MB, MC:Kết nối pha động cơ
GND:Âm DC
VCC:Dương DC

Lưu ý cài đặt

Sử dụng dây có vỏ bọc nếu khoảng cách giữa bo mạch điều khiển và động cơ vượt quá 50cm
Khoảng cách cổng điều khiển: 2.54mm
Khoảng cách cổng nguồn: 3.96mm
Đảm bảo cách điện giữa MOSFET điều khiển và tản nhiệt/tấm lắp đặt

Kích thước

Quy trình sản xuất

Thông tin đóng gói

Bộ điều khiển động cơ BLDC được đóng gói cẩn thận trong túi chống tĩnh điện riêng.

Câu hỏi thường gặp

Thời gian giao hàng

Mẫu: 5 ngày
Đơn hàng số lượng lớn: 2-3 tuần

Số lượng đặt hàng tối thiểu

1 bộ cho tất cả các sản phẩm dòng

Bảo hành

12 tháng kể từ ngày giao hàng

Hỗ trợ kỹ thuật

Chúng tôi cung cấp dịch vụ 1-1 và hỗ trợ kỹ thuật
