Bộ điều khiển Jy01 Bldc

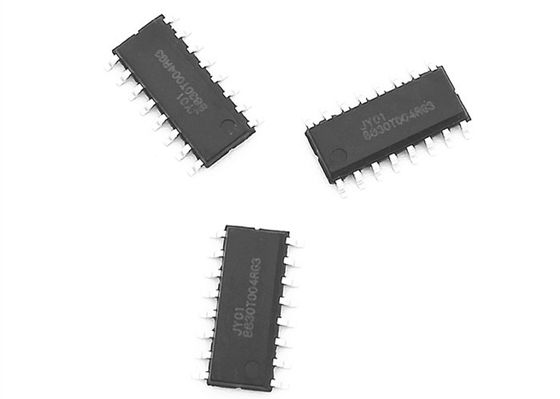

IC điều khiển động cơ một chiều không chổi than 3 pha JY01

Các tính năng của JY01

JY01 là IC điều khiển được thiết kế đặc biệt cho trình điều khiển động cơ DC không chổi than, được áp dụng cho động cơ BLDC cảm biến Hall hoặc động cơ BLDC không cảm biến, dễ ứng dụng, mạch ngoại vi đơn giản, chi phí thấp, mô đun truyền động SPWM với tiếng ồn thấp, hiệu quả cao, chất lượng ổn định và kỹ thuật chuyên nghiệp hỗ trợ, JY01 đã nhanh chóng được nhiều kỹ sư điện tử chấp thuận.

JY01 đã được sử dụng rộng rãi trong nhiều lĩnh vực, chẳng hạn như:
quạt DC không chổi than, máy bơm DC không chổi than, máy cắt cỏ, xe tay ga, xe cân bằng, rô bốt, thiết bị và dụng cụ khoa học, bơm nhiên liệu tự động, Windows điện, điều chỉnh ghế điện, quạt điều hòa không khí, điều chỉnh gương chiếu hậu bằng điện, chẳng hạn như thiết bị gia dụng như máy hút bụi, máy lạnh, thiết bị sửa ống nước, đồ chơi trẻ em cao cấp, máy bay mô hình, xe mô hình, mô hình…;Nó cũng đã được sử dụng rộng rãi trong các công cụ cầm tay như máy mài, máy khoan cầm tay, máy khắc, tua vít điện, v.v.


2: Đặc điểm

Điện áp làm việc: 4,5 v-5,5 V.

Nhiệt độ làm việc: -40-85 ℃
Chế độ lái: SPWM
Chế độ truyền động Daul: Với Hall senor hoặc không cảm biến
Động cơ thích ứng: không có động cơ hội trường / động cơ hội trường.
Kiểm soát chỉ đạo: tích cực / tiêu cực
Đảo ngược mềm: Có
Tín hiệu tốc độ: Có
Bảo vệ quá tải: Có
Vòng kín hiện tại: Có
Ổ đĩa hiện tại không đổi: Có
Bảo vệ chặn: Có
Khởi động nhẹ nhàng: có
Công nghệ đặc biệt: Chức năng khởi động an toàn đầy đủ điều kiện JYKJ
Điều chỉnh tốc độ: tuyến tính
Giai đoạn khởi động mềm: 1 S, 3 S, 10S tùy chọn

Bao bì SOP16

JY01 được tích hợp IC điều khiển 2 trong 1 cho động cơ DC không chổi than Hall hoặc cảm biến, giúp bạn rất dễ dàng
ứng dụng đang sử dụng, vui lòng chú ý trước khi thiết kế mạch và ứng dụng.

1: JY01 cho trình điều khiển động cơ cảm biến Hall, kết nối Pin 1 với Vss hoặc kết nối 5V khi bật nguồn, JY01 sẽ lái xe như cách Hall.
2: JY01 cho trình điều khiển động cơ không cảm biến, cung cấp 0,1V -4V cho Pin 1, JY01 sẽ lái theo cách không cảm biến.
Chân 1 là chân đa chức năng, có ba trạng thái hoạt động:
1: JY01 trong cài đặt ứng dụng khi bật nguồn.
2: Chân này là chân điều khiển Bật theo cách Hall, Điện áp mức cao là ổ đĩa bình thường, Điện áp mức thấp là
ổ cấm (không có đầu ra)
3: Chân này là Chân điều chỉnh mômen khởi động theo Cách không cảm biến, dải điện áp: 0,1V-2V.
Vui lòng xác nhận trạng thái ứng dụng của JY01 trước khi thiết kế.

TẢI HƯỚNG DẪN SỬ DỤNG IC JY01 ĐỂ BIẾT THÊM CHI TIẾT
JY01_V3.5_2018-English.pdf
