Bộ điều khiển động cơ không chổi than JY02A Ic với quy định mô-men xoắn khởi động

Bộ điều khiển động cơ không chổi than JY02A Ic với quy định mô-men xoắn khởi động
Bộ điều khiển động cơ không chổi than JY02A Ic với quy định mô-men xoắn khởi động

Hình ảnh lớn :  Bộ điều khiển động cơ không chổi than JY02A Ic với quy định mô-men xoắn khởi động

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: JUYI
Số mô hình: JY02A
Thanh toán:
Số lượng đặt hàng tối thiểu: 1000 chiếc
Giá bán: Negotiable
chi tiết đóng gói: Carton + bọt đóng gói
Thời gian giao hàng: 5-30 ngày
Điều khoản thanh toán: T / T
Khả năng cung cấp: 100000 chiếc mỗi ngày

Bộ điều khiển động cơ không chổi than JY02A Ic với quy định mô-men xoắn khởi động

Sự miêu tả
Điện áp hoạt động: 4,5-5,5V Chế độ ổ đĩa: SPWM
cảm biến: Cảm biến Hall hoặc không cảm biến Nhiệt độ hoạt động: -55-125 ℃
Bảo vệ quá tải: Đúng Ổ đĩa hiện tại không đổi: Đúng
Vòng lặp hiện tại: Đúng
Điểm nổi bật:

ic điều khiển bldc

,

ic điều khiển động cơ không chổi than

,

ic trình điều khiển không chổi than cảm biến


Bảo vệ chặn JY02A IC điều khiển động cơ DC không chổi than với chức năng điều chỉnh mô-men xoắn khởi động

JY02A
IC điều khiển động cơ DC không chổi than cảm biến
(Mẫu chuẩn JY02A)
Phiên bản: V2.0 Ngày: 20180530

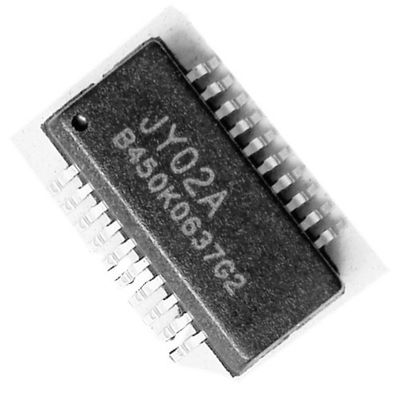

Bộ điều khiển động cơ không chổi than JY02A Ic với quy định mô-men xoắn khởi động 0


IC điều khiển động cơ DC không chổi than cảm biến JY02A
JY02A là ASIC cho động cơ DC không chổi than cảm biến, với mạch ngoại vi đơn giản, chức năng hoàn hảo, kích thước nhỏ gọn, gỡ lỗi đơn giản (hầu như không gỡ lỗi), hiệu suất truyền động cao, ứng dụng linh hoạt, ứng dụng rộng rãi, v.v.

JY02A là một vi mạch ứng dụng phần cứng thuần túy, giúp giải quyết những rắc rối khi viết chương trình.JY02A nội bộ liên kết các mạch điều khiển động cơ DC không chổi than không chổi than cảm biến khác nhau, chẳng hạn như mạch khởi động thích ứng, mạch bù công suất, mạch hiệu chỉnh giá trị Q, hiệu chỉnh hệ số công suất, mạch phát hiện pha, mạch giải mã hoạt động hai chiều, mạch bảo vệ rôto bị khóa, phát hiện lực điện động ngược mạch, mạch phát hiện & điều khiển dòng điện, mạch phát hiện & bảo vệ điện áp, v.v., sau một vài điều chỉnh thành phần bên ngoài, có thể điều khiển động cơ DC không chổi than cảm biến khác nhau, JY02A có khả năng khởi động tải nhất định, điều này rất quan trọng trong hầu hết các ứng dụng.JY02A có thể được áp dụng cho động cơ không chổi than DC ba pha với kết nối "Y" và "tam giác".

Ứng dụng: rô bốt quét rác, máy bơm nước ô tô, máy bơm tuần hoàn lò hơi treo tường, máy bơm tăng áp gia đình, máy tạo oxy, quạt / máy thổi các loại, tua vít điện, rèm cửa điện, cửa tự động, máy bơm dầu thủy lực, máy bơm khí áp suất cao, máy nén điều hòa ô tô , Máy nén không chổi than DC, xe đẩy AGV, thiết bị phân loại hậu cần tuyến tính và vòng lặp khác nhau, máy cắt cỏ, máy phun, cánh quạt dưới nước, v.v.

Đặc điểm chức năng:
☆ Điện áp làm việc: 4,5 v-5,5 V. ☆ Nhiệt độ làm việc: -55-125 ℃
☆ Chế độ truyền động: SPWM ☆ Động cơ thích ứng: Động cơ BLDC không cảm biến
☆ Kiểm soát hướng: CW / CCW ☆ Đảo chiều mềm: Có
☆ Tín hiệu tốc độ: Có ☆ Bảo vệ quá tải: Có
☆ Vòng kín hiện tại: Có ☆ Ổ đĩa hiện tại không đổi: Có
☆ Bảo vệ chặn: Có ☆ Điều chỉnh mô-men xoắn khởi động: Có
☆ Khởi động nhẹ: Có ☆ Công nghệ đặc biệt: Chức năng khởi động an toàn trong điều kiện đầy đủ JYKJ
☆ Điều chỉnh tốc độ: chức năng tự thích ứng tuyến tính ☆ EAI


NHẬN XÉT CHỨC NĂNG TÊN PIN
1 EMFCBộ điều khiển động cơ không chổi than JY02A Ic với quy định mô-men xoắn khởi động 1Cổng đầu vào phát hiện BEMF C Kết nối sau áp suất riêng pha W, chú ý đến dải điện áp chịu được
2 Tốc độ VR điều chỉnh đầu vào tương tự 0-5V
3 VOD phát hiện điện áp Giá trị OV: 3.6V, giá trị LV: 0.8V
4 GND GND 0V
5 VDD 5V 4,5V - 5,5V
6 Là phát hiện hiện tại Đầu vào tín hiệu phản hồi hiện tại
7 EMF_ON Đầu ra tín hiệu EMF Điều khiển quy định EMF
8 TC Cổng phát hiện nhiệt độ Bảo vệ: trên 4,53V
Loại bỏ bảo vệ: dưới 3,70V
9 QD Điều chỉnh mô-men xoắn khởi động: 0-2,5V 0--60%
10 UH Đầu ra ổ đĩa pha U Đầu ra ổ đĩa pha U Đầu ra PWM 13KHz
11 UL Đầu ra ổ đĩa đáy pha U Đầu ra tín hiệu chuyển mạch ổ đĩa đáy pha U
12 Đầu ra ổ đĩa pha VH V Đầu ra ổ đĩa pha V Đầu ra PWM 13KHz
13 Đầu ra ổ đĩa đáy pha VL V Đầu ra tín hiệu chuyển mạch ổ đĩa đáy pha V
Đầu ra ổ đĩa pha 14 WH W Ổ đĩa trên pha W Đầu ra PWM ổ pha 13KHz
15 WL W Ngõ ra ổ đĩa đáy pha W Ngõ ra tín hiệu chuyển mạch ổ đĩa đáy pha W
16 Z / F CW và điều khiển xoay CCW H: tiến / L: ngược
17 M Đầu ra xung tốc độ Một xung cho mỗi lần chuyển mạch
18 EMF BEMF đầu cuối chung
19 Cổng đầu vào phát hiện EMFA BEMF A Kết nối sau áp suất riêng pha U, chú ý đến dải điện áp chịu được
20 Cổng đầu vào phát hiện EMFB BEMF B Kết nối sau áp suất riêng pha V, chú ý đến dải điện áp chịu được


Đặc tính điện DC
Biểu tượng Min Điều kiện đơn vị tối đa điển hình
VDD 4,5 5 5,5 V VDD-GND
IDD 9 mA Tất cả các chân đầu ra đều bị ngắt kết nối
Đầu vào VIL 0,3 V IO Giá trị mức thấp
Đầu vào VIH 3.5 V IO Giá trị mức cao
EMFV 0,01 4,5 V điện áp hiệu dụng BEMF
VFOV 0 2,5 V Dải điện áp mômen khởi động
IOL 10 mA Io Dòng hút mức thấp
Dòng điện đầu ra mức cao IOH 5 mA IO
VODL 0,75 0,8 0,85 V Giá trị bảo vệ điện áp dưới
Giá trị bảo vệ quá áp VODH 2,95 3 3,05 V
Thời gian khởi động mềm RPT 3 S
ISVA 38 40 43 mV Điều khiển dòng điện không đổi Là giá trị giới hạn
ISVB 87 90 95 mV Giá trị bảo vệ nhanh quá dòng
Vjd 0 5 V Dải điện áp đầu vào tương tự
Ijd 100 nA Giá trị hiện tại đầu vào tương tự

Sơ đồ khối chức năng bên trong JY02A

 Tín hiệu ổ đĩa JY02A là ngõ ra cực tính dương, việc chọn mạch ổ đĩa MOS phù hợp và nguồn MOS là rất quan trọng!


JY02A Chế độ lái và các thông số:
1: Đầu ra PWM của ổ đĩa pha UH / VH / WH, đầu ra tín hiệu chuyển mạch phía dưới pha UL / VL / WL, chế độ truyền động này là một cách kinh tế để giảm chi phí phần cứng, đặc biệt là trong ứng dụng của động cơ điện áp cao và công suất lớn trình điều khiển.Chế độ đầu ra PWM của ổ trên cùng là mạch dễ dàng hơn và độ ổn định cao hơn chế độ đầu ra PWM của ổ phía dưới.

2: Tần số PWM của JY02A là 13KHz, không chỉ tính đến tỷ lệ toàn diện giữa hiệu suất và tiếng ồn, mà còn tăng công suất và giảm tiêu thụ điện năng của mạch động lực.Mômen của động cơ cao hơn 20KHz trong cùng một nguồn điện.

Xung của JY02A
Xin lưu ý rằng JY02A xuất ra một tín hiệu xung trong giai đoạn chuyển mạch động cơ BLDC mỗi lần.Có nghĩa là JY02A không tạo ra một xung khi động cơ quay một vòng.Ví dụ như sơ đồ sau: một rôto bên trong, động cơ 2 cặp cực, nghĩa là động cơ cần đổi pha 6 lần cho mỗi vòng, vì vậy JY02A sẽ xuất ra 6 xung mỗi vòng động cơ.



Sơ đồ cấu tạo bên trong động cơ rôto 2 cực bên trong












Biểu đồ dao động đầu ra của ổ chuyển tiếp
(Đầu ra SPWM gần hình sin, hạn chế nhiễu điện từ tốt)

Đảo ngược biểu đồ dao động đầu ra của ổ đĩa
(Đầu ra SPWM gần hình sin, hạn chế nhiễu điện từ tốt)

Sơ đồ ứng dụng:
1, Ứng dụng điển hình JY02A Sơ đồ cho động cơ DC không chổi than cảm biến

JY02A có mạch phát hiện BEMF tích hợp
JY02A không cần Mạch so sánh bên ngoài cho động cơ DC không chổi than cảm biến
Nhận xét:
Là thiết bị đầu cuối đầu vào phản hồi tín hiệu hiện tại.Khi điện áp đầu cuối Is đạt đến 40mV, hệ thống bắt đầu giám sát quá tải và chuyển sang trạng thái điều khiển dòng điện không đổi.Dòng động lực không còn tăng bởi điện áp đầu cuối VR hoặc tải tăng lên.Chức năng này ngăn chặn hiệu quả MOSFET cháy khi tải quá lớn, đồng thời có thể tiếp tục cung cấp năng lượng cho động cơ để duy trì trạng thái lái xe tối đa.Khi dòng điện tình cờ tiếp tục tăng, điện áp của đầu nối Is đạt hoặc vượt quá 90mV, JY02A sẽ ngay lập tức chuyển sang trạng thái bảo vệ và đóng tất cả các đầu ra, bảo vệ chỉ được giải phóng khi VR giảm xuống 0V hoặc cấp nguồn lại
Theo định luật Ôm ta chỉ cần thay đổi giá trị R là giá trị dòng bảo vệ thay đổi.JY02A rất linh hoạt trong bảo vệ hiện tại (sẽ nói thêm về điều này sau)


Mô tả chức năng và cân nhắc ứng dụng
a) Bảo vệ quá tải và lựa chọn giá trị điện trở lấy mẫu hiện tại:
JY02A có chức năng chống quá tải tương đối đầy đủ.chức năng bảo vệ quá tải và bảo vệ bất thường hiện tại của JY02A sẽ chỉ có hiệu lực trong điều kiện điện trở lấy mẫu hiện tại R được chọn đúng cách.Khi điện áp chân Is đạt đến 0,40mV, quá trình giám sát quá tải sẽ bắt đầu và chuyển sang trạng thái dòng điện không đổi và giữ cho dòng động lực không đổi.Ở trạng thái này, dòng động lực không còn tăng theo điện áp của chân VR, và sẽ không tăng khi tăng tải.Ở trạng thái này, JY02A sẽ tiếp tục cung cấp một nguồn điện không đổi cho động cơ và giữ cho động cơ ở trạng thái làm việc bình thường.Nếu điện áp chân Is đạt hoặc vượt quá 90mV, hệ thống sẽ đánh giá tất cả các đầu ra trong vòng 4,5 micro giây.

Dưới đây là một ví dụ chi tiết về cách chọn đúng giá trị R như sau:
Công thức giá trị R: I = 0,04 / R
I: Giá trị cài đặt dòng điện không đổi, đơn vị: A
0,04: là giá trị điện áp của chân Is của JY02A
R: điện trở giới hạn hiện tại, đơn vị: Ohm
Ví dụ, một bộ điều khiển có dòng hoạt động là 3A, đặt dòng không đổi thành 5A để an toàn và hệ thống giữ dòng ở 5A khi dòng đạt hoặc vượt quá 5A, sau công thức I = 0,04 / R, R = 0,04 / Tôi vì vậy giá trị R = 0,04 / 5 = 0,008 Ohm, do đó, điện trở lấy mẫu hiện tại nên sử dụng điện trở công suất 8 miliohms (điện trở lấy mẫu hiện tại thường là điện trở xi măng và dây hằng số)

b) Bảo vệ rôto bị khóa: JY02A có chức năng tự động khởi động lại.Một khi động cơ đang chạy bị cản bởi ngoại lực, hệ thống sẽ tự động bảo vệ và khởi động lại.Nếu khởi động lại không thành công trong 10 lần, nó sẽ tự động dừng đầu ra.Ngắt nguồn hoặc giảm điện áp của chân VR xuống 0V để mở khóa bảo vệ.Tăng điện áp VR để khởi động lại động cơ.

c) Đảo chiều mềm Z / F: Chân Z / F thứ 16 của JY02A là chân điều khiển đảo chiều.Chân này có thể được kết nối với 5V hoặc GND.JY02A có chức năng đảo chiều mềm.Chức năng này bảo vệ MOSFET và động cơ trong nhiều ứng dụng, đồng thời cải thiện độ tin cậy và tuổi thọ, hoạt động cụ thể là khi động cơ quay theo một hướng, khi mức điện áp Z / F thay đổi, trình điều khiển dừng đầu ra trước, động cơ quay tự do cho đến khi dừng lại, và sau đó bắt đầu chạy theo hướng khác.


d) Phản hồi tín hiệu tốc độ FG: JY02A cũng xuất ra tín hiệu xung tốc độ trong khi điều khiển động cơ.JY02A sẽ xuất ra một xung mỗi giai đoạn hoán đổi.Điều này được thể hiện hoàn hảo trong các ứng dụng cao cấp.Trong trường hợp điều khiển tốc độ chính xác, chẳng hạn như quạt không chổi than DC, máy bơm không chổi than DC, v.v.,
Với phản hồi tín hiệu tốc độ, các chức năng này dễ dàng đạt được, chẳng hạn như yêu cầu tốc độ ổn định và mô-men xoắn ổn định, và giải pháp điều khiển vòng kín.


e) Cổng bảo vệ nhiệt độ TC: JY02A có chức năng bảo vệ nhiệt độ kết nối bên ngoài.Ứng dụng khá đơn giản, chỉ cần một NTC bên ngoài và một điện trở là có thể đặt NTC ở nơi cần giám sát như MOSFET hoặc động cơ.Khi nhiệt độ đạt đến giá trị nhất định, hệ thống sẽ tự động bảo vệ, hệ thống sẽ khởi động lại sau khi nhiệt độ xuống giá trị an toàn.Thông số khuyến nghị của NTC: NTC là 10K3950K, điện trở bộ chia 10K 1%, theo thông số này, nhiệt độ sẽ tự động bảo vệ khi nhiệt độ đạt 100 độ, tất nhiên, bạn cũng có thể thay thế NTC mô hình khác hoặc điều chỉnh điện trở bộ chia theo vào ứng dụng thực tế.Giá trị của điện trở đạt đến giá trị nhiệt độ mà bạn muốn bảo vệ.

f) Điều chỉnh mômen khởi động QD: Bằng cách điều chỉnh điện áp của đầu nối QD, mômen khởi động có thể được thay đổi trực tiếp.Phạm vi điều chỉnh điện áp là 0V-2,5V và điện áp mô-men xoắn khởi động động cơ bình thường nằm trong khoảng 0V - 0,8V (mô-men xoắn khởi động không lớn hơn càng tốt)

Tóm lược:
Có nhiều yếu tố ảnh hưởng đến trình điều khiển động cơ Hallless không chổi than DC, chẳng hạn như điện áp làm việc, tốc độ, góc chuyển mạch, tải, điện cảm, EMF trở lại, tải khởi động, v.v., sẽ ảnh hưởng đến hiệu suất truyền động của động cơ không chổi than DC.Hiệu quả truyền động của động cơ, vì vậy cần phải thử nghiệm nhiều hơn để tạo ra một trình điều khiển động cơ không chổi than DC không chổi than ổn định, hiệu suất cao hoàn hảo.

Tờ khai:
Để cải thiện hiệu suất của trình điều khiển động cơ không chổi than DC, giảm khối lượng, giảm chi phí sản xuất và phát triển, JY02A là IC điều khiển động cơ không chổi than DC thứ hai của chúng tôi không yêu cầu bộ so sánh bên ngoài.JY02A tích hợp tất cả các mạch của trình điều khiển động cơ không chổi than DC không cảm biến (không bao gồm các thành phần nguồn).Để phục vụ khách hàng tốt hơn, chúng tôi xin đưa ra 3 mạch ứng dụng tiêu biểu của JY02 để khách hàng tham khảo.Chúng tôi sẽ tiếp tục cải thiện hiệu suất của nó theo các ứng dụng của thị trường., Chức năng IC thực tế có thể hơi khác so với phần giới thiệu của bài viết này, nếu bạn có bất kỳ vấn đề nào trong ứng dụng, bạn có thể liên hệ với chúng tôi để có thông tin mới nhất



Dưới đây là ba sơ đồ ứng dụng điển hình và hình ảnh sản phẩm để tham khảo.Các sơ đồ này đều được xác nhận để sản xuất hàng loạt và các sản phẩm vật lý liên quan cung cấp cho nghiên cứu học tập.Ba sơ đồ ứng dụng điển hình này về cơ bản bao gồm hầu hết các ứng dụng.

JY02A sơ đồ ứng dụng động cơ không chổi than không chổi than DC công suất nhỏ JY02A
Điện áp làm việc: 7,5V ---- 28V Dòng điện làm việc tối đa: 3A Công suất đầu ra tối đa: 30W

Hình ảnh sản phẩm trình điều khiển động cơ không chổi than không chổi than DC công suất nhỏ

Kích thước: L 45mm * W: 32mm * H 12mm

Sơ đồ ứng dụng động cơ không đèn không dây không chổi than JY02A nguồn kích thước trung bình DC
Điện áp làm việc: 12V ---- 36V Dòng điện làm việc tối đa: 16A Công suất phát tối đa: 500W (MOS: TO220)

Hình ảnh sản phẩm trình điều khiển động cơ không chổi than không chổi than công suất cỡ trung kích thước trung bình
Kích thước: L 63mm * W: 42,5mm * H 12mm
JY02A Sơ đồ ứng dụng động cơ không chổi than không bóng halogen điện áp cao JY02A
Điện áp làm việc: 80V ---- 265VAC Dòng điện làm việc tối đa: 1A Công suất đầu ra tối đa: 150W

Hình ảnh sản phẩm trình điều khiển động cơ không chổi than không chổi than DC điện áp cao
Kích thước: L 77mm * W: 60mm * H 32mm
