Thông tin chi tiết sản phẩm:
|
| điện áp cực tiêu tán: | 40 V | Điện áp nguồn cổng: | ± 20V |
|---|---|---|---|
| Tản điện tối đa: | 2W | Dòng xả xung: | 30A |
| Tốc độ chuyển mạch nhanh: | Đúng | Hình dạng: | Quảng trường |
| Điểm nổi bật: | ic driver mosfet kênh p,ic driver mosfet,chip driver mosfet |
||

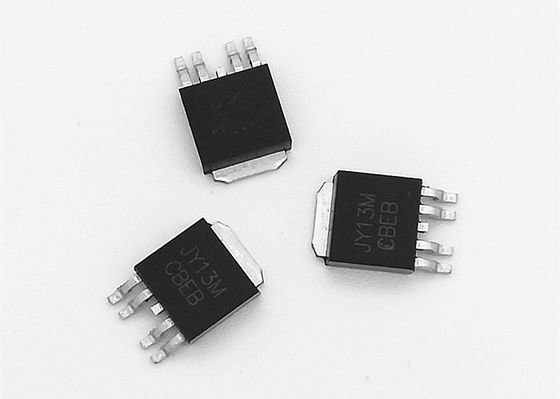

JY13M N và P Kênh 40V MOSFET cho trình điều khiển động cơ BLDC
MÔ TẢ CHUNG
JY13M là bóng bán dẫn công suất trường công suất chế độ nâng cao logic Kênh N và P
Cái nào có thể cung cấp R tuyệt vờiDS (BẬT) và phí cửa khẩu thấp.Sự bổ sung
MOSFET có thể được sử dụng trong cầu nối H, Biến tần và các ứng dụng khác.
ĐẶC TRƯNG
| Thiết bị | VBR (DSS) | RDS (BẬT) MAX TJ= 25ºC | Gói |
| Kênh N | 40V | <30mΩ @ VGS= 10V, ID = 12A | TO252-4L |
| <40mΩ @ VGS= 4,5V, ID = 8A | |||
| Kênh P | -40V | <45mΩ @ VGS= -10V, ID = -12A | |
| <66mΩ @ VGS= -4,5V, ID = -8A |
● Điện dung đầu vào thấp
● Tốc độ chuyển đổi nhanh
Xếp hạng tối đa tuyệt đối (Ta = 25ºC Trừ khi có ghi chú khác)
| Tham số | Biểu tượng | Kênh N | Kênh P | Đơn vị | |
| Điện áp cực tiêu tán | VDSS | 40 | -40 | V | |
| Điện áp nguồn cổng | VDSS | ±20 | ±20 | ||
| Tiếp diễn Xả hiện tại |
Ta = 25ºC | TôiD | 12 | -12 | A |
| Ta = 100ºC | 12 | -12 | |||
| Dòng xả xung | TôiDM | 30 | -30 | ||
| Công suất tối đa Sự tiêu tán |
Ta = 25ºC | PD | 2 | W | |
| Ta = 70ºC | 1,3 | ||||
| Giao lộ và lưu trữ Phạm vi nhiệt độ |
TJ TSTG | -55 đến 150 | ºC | ||
| Cách nhiệt Giao lộ với môi trường xung quanh |
RθJA | 10 giây | 25 | ºC / W | |
| Vững chắc | 60 | ||||
| Cách nhiệt Đường nối với trường hợp |
RθJC | 5.5 | 5 | ºC / W |
Đặc tính điện (Ta = 25ºC Trừ khi có ghi chú khác)
| Biểu tượng | Tham số | Điều kiện | Min | Typ | Max | Đơn vị | |
| Tĩnh | |||||||
| VGS (th) | Ngưỡng cổng Vôn |
VDS= VGS,TÔID= 250uA | N-Ch | 1,7 | 2,5 | 3.0 | V |
| VDS= VGS,TÔID= -250uA | P-Ch | -1,7 | -2 | -3.0 | |||
| TôiGSS | Cổng rò rỉ Hiện hành |
VDS= 0V, VGS= ± 20V | N-Ch | ± 100 | nA | ||
| P-Ch | ± 100 | ||||||
| TôiDSS | Điện áp cổng 0 Xả hiện tại |
VDS= 40V, VGS= 0V | N-Ch | 1 | uA | ||
| VDS= -40V, VGS= 0V | P-Ch | -1 | |||||
| TôiD (BẬT) | Hệ thống thoát nước On-State Hiện hành |
VDS= 5V, VGS= 10V | N-Ch | 30 | A | ||
| VDS= -5V, VGS= -10V | P-Ch | -30 | |||||
| RDS (BẬT) | Drain-Nguồn Trên trạng thái Sức cản |
VGS= 10V, tôiD= 12A | N-Ch | 24 | 30 | mΩ | |
| VGS= -10V, tôiD= -12A | P-Ch | 36 | 45 | ||||
| VGS= 4,5V, tôiD= 8A | N-Ch | 31 | 40 | ||||
| VGS= -4,5V, tôiD= -8A | P-Ch | 51 | 66 | ||||
| VSD | Chuyển tiếp Diode Vôn |
TôiS= 1,0A, VGS= 0V | N-Ch | 0,76 | 1,0 | V | |
| TôiS= -1,0A, VGS= 0V | P-Ch | -0,76 | -1.0 |
TẢI HƯỚNG DẪN SỬ DỤNG JY13M
