Gỡ lỗi mạch ngoại vi SPWM IC điều khiển động cơ BLDC không cảm biến

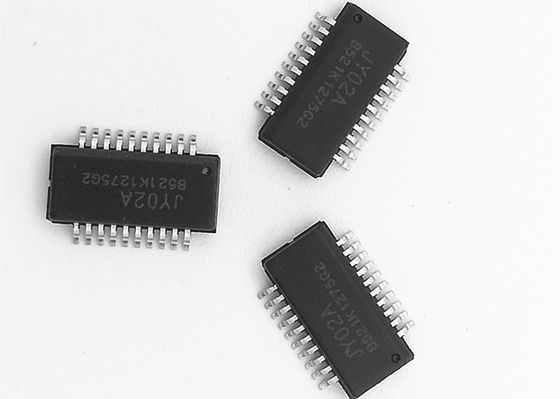

IC vi điều khiển động cơ một chiều không chổi than JY02A đặc biệt cho trình điều khiển động cơ BLDC không cảm biến


JY02A là ASIC cho động cơ DC không chổi than cảm biến, với mạch ngoại vi đơn giản, chức năng hoàn hảo, kích thước nhỏ gọn, gỡ lỗi đơn giản (gần như không gỡ lỗi), hiệu suất truyền động cao, ứng dụng linh hoạt, ứng dụng rộng rãi, v.v.
JY02A là một vi mạch ứng dụng phần cứng thuần túy, giúp giải quyết những rắc rối khi viết chương trình.JY02A gắn bên trong các mạch điều khiển động cơ DC không chổi than không chổi than cảm biến khác nhau, chẳng hạn như mạch khởi động thích ứng, mạch bù công suất, mạch hiệu chỉnh giá trị Q, hiệu chỉnh hệ số công suất, Mạch phát hiện pha, mạch giải mã hoạt động hai chiều, mạch bảo vệ rôto bị khóa, phát hiện lực điện động ngược mạch, mạch phát hiện & điều khiển dòng điện, mạch phát hiện & bảo vệ điện áp, v.v., sau một vài điều chỉnh thành phần bên ngoài, có thể điều khiển động cơ DC không chổi than cảm biến khác nhau, JY02A có khả năng khởi động tải nhất định, điều này rất quan trọng trong hầu hết Ứng dụng.JY02A có thể được áp dụng cho động cơ không chổi than DC ba pha với kết nối "Y" và "tam giác".

Các ứng dụng:

rô bốt quét rác, máy bơm nước ô tô, máy bơm tuần hoàn lò hơi treo tường, máy bơm tăng áp gia đình, máy tạo oxy, quạt / máy thổi các loại, tua vít điện, rèm cửa điện, cửa tự động, máy bơm dầu thủy lực, máy bơm khí áp suất cao, máy nén điều hòa ô tô, DC máy nén không chổi than, xe đẩy AGV, thiết bị phân loại hậu cần tuyến tính và vòng lặp khác nhau, máy cắt cỏ, máy phun, cánh quạt dưới nước, v.v.

Đặc điểm chức năng:
☆ Điện áp làm việc: 4,5 v-5,5 V. ☆ Nhiệt độ làm việc: -55-125 ℃
☆ Chế độ truyền động: SPWM ☆ Động cơ thích ứng: Động cơ BLDC không cảm biến
☆ Kiểm soát hướng: CW / CCW ☆ Đảo chiều mềm: Có
☆ Tín hiệu tốc độ: Có ☆ Bảo vệ quá tải: Có
☆ Vòng kín hiện tại: Có ☆ Ổ đĩa hiện tại không đổi: Có
☆ Bảo vệ chặn: Có ☆ Điều chỉnh mô-men xoắn khởi động: Có
☆ Khởi động nhẹ: Có ☆ Công nghệ đặc biệt: Chức năng khởi động an toàn trong điều kiện đầy đủ JYKJ
☆ Điều chỉnh tốc độ: chức năng tự thích ứng tuyến tính ☆ EAI



JY02A Chế độ lái và các thông số:

1: Ngõ ra PWM của ổ đĩa pha UH / VH / WH, tín hiệu chuyển mạch ổ đĩa phía dưới pha UL / VL / WL
đầu ra, chế độ truyền động này là một cách kinh tế để giảm chi phí phần cứng, đặc biệt là trong
ứng dụng của trình điều khiển động cơ điện áp cao và công suất lớn.chế độ đầu ra PWM của ổ đĩa đầu là
mạch dễ dàng hơn và độ ổn định cao hơn so với chế độ đầu ra PWM ổ đĩa dưới cùng.

2: Tần số PWM của JY02A là 13KHz, không chỉ tính đến tính toàn diện
tỷ lệ hiệu quả và tiếng ồn, nhưng cũng tăng công suất và giảm tiêu thụ điện năng
của mạch động lực.Mômen của động cơ cao hơn so với 20KHz dưới cùng
Nguồn cấp.

Xung của JY02A
Xin lưu ý rằng JY02A xuất ra một tín hiệu xung trong quá trình chuyển mạch động cơ BLDC
pha mỗi lần.Có nghĩa là JY02A không tạo ra một xung khi động cơ quay một vòng.Đối với
ví dụ như sơ đồ sau: một rôto bên trong, động cơ 2 cặp cực, nó có nghĩa là
động cơ cần pha chuyển mạch 6 lần cho mỗi vòng, vì vậy JY02A sẽ xuất ra 6 xung mỗi vòng
vòng động cơ


TẢI HƯỚNG DẪN SỬ DỤNG JY02A

JY02A_V2_20180530-English.pdf
